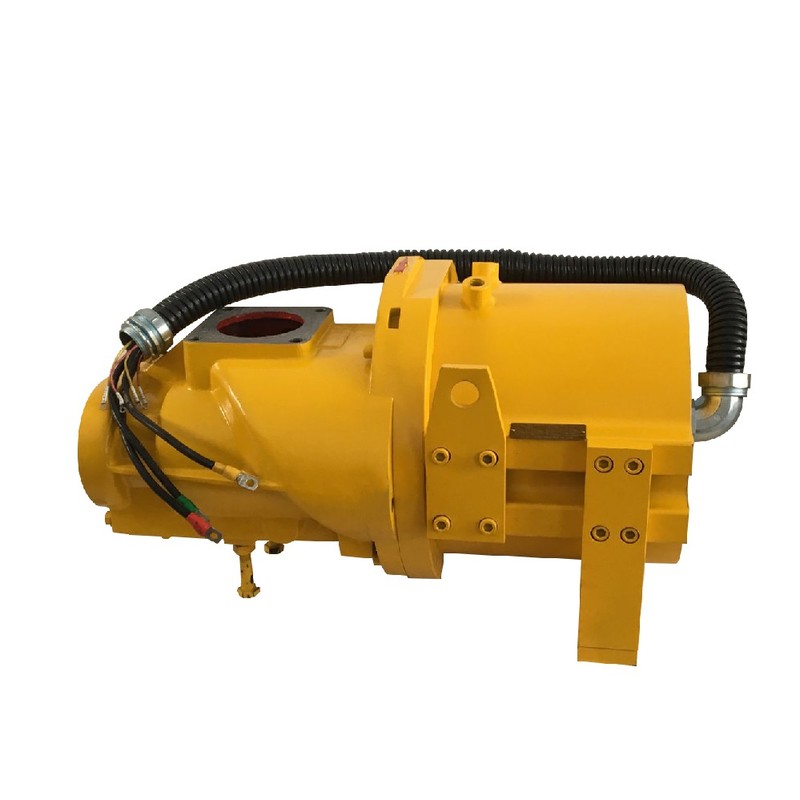

Động cơ đồng bộ AC nam châm vĩnh cửu GESHI GTK cung cấp chuyển động quay truyền động trực tiếp cho máy nén khí trục vít công nghiệp, loại bỏ tổn thất truyền động cơ học. Động cơ TEFC này duy trì hiệu suất hoạt động cao trên các cấu hình tải biến đổi đồng thời làm giảm tổng thể tích cơ học. Các nhà máy vận hành sử dụng thiết bị này để loại bỏ hiện tượng trượt dây đai và giảm chi phí bảo trì dài hạn trong các trạm khí nén hoạt động liên tục.
Giới thiệu về Động cơ đồng bộ AC nam châm vĩnh cửu
Các hệ thống khí nén công nghiệp thường gặp phải tình trạng sụt giảm hiệu suất và mài mòn cơ học liên quan đến động cơ cảm ứng truyền thống và cụm truyền động bằng dây đai. Khi các cơ sở yêu cầu đầu ra khí nén liên tục dưới các cấu hình tải biến động, động cơ tiêu chuẩn sẽ gặp phải tình trạng suy giảm hiệu suất và căng thẳng nhiệt gia tăng. Thiết bị tích hợp này giải quyết các thách thức vận hành này bằng cách sử dụng thiết kế động cơ đồng bộ AC nam châm vĩnh cửu được kết nối trực tiếp với đầu nén của máy nén thông qua kết nối trục dọc. Cấu hình này loại bỏ các thành phần trung gian như puly, dây đai và vòng bi ngoài, do đó loại bỏ hiện tượng trượt truyền động cơ học và giảm thời gian ngừng hoạt động để căn chỉnh. Hoạt động ở điện áp tiêu chuẩn 380 V trong các kích thước khung từ H112 đến H280, thiết bị đáp ứng các yêu cầu công suất đa dạng từ 5.5 kW đến 90 kW. Quản lý nhiệt được xử lý thông qua hai cấu hình làm mát khác nhau, cụ thể là biến thể làm mát bằng chất lỏng hỗ trợ lưu thông nước hoặc dầu và phiên bản làm mát bằng không khí có quạt làm mát hướng trục độc lập. Bằng cách tích hợp trực tiếp rotor lên trục máy nén, kiến trúc truyền động đạt được mật độ công suất cao và truyền mô-men xoắn ổn định trên các chu kỳ làm việc công nghiệp tiêu chuẩn.
Thông số kỹ thuật
Công suất định mức: 5.5 kW - 90 kW @ 380 V
Kích thước khung: H112 - H280 @ 380 V
Điện áp định mức: 380 V @ 50 Hz
Loại lắp đặt: B3 @ Lắp chân đế tiêu chuẩn
Cấp bảo vệ chống xâm nhập: IP54 @ IEC 60034-5
Cấp cách điện: Cấp F @ Giới hạn nhiệt độ tăng 155 °C
Mức hiệu suất: Hiệu suất Cấp-2 @ Tải đầy
Phương pháp làm mát: Làm mát bằng chất lỏng (Nước/Dầu) hoặc Làm mát bằng không khí (TEFC) @ Vận hành theo nhiệt độ môi trường
Cấu hình truyền động: Truyền động trực tiếp trục dọc @ Tích hợp máy nén trục vít
Tích hợp hệ thống và Cài đặt phần cứng
Việc tích hợp thiết bị vào một bệ máy nén hiện có đòi hỏi phải tuân thủ nghiêm ngặt các quy trình căn chỉnh điện và cơ học. Động cơ sử dụng cấu hình gắn chân đế B3, đòi hỏi phải bắt vít chắc chắn vào tấm lắp cứng để ngăn chặn hiện tượng cộng hưởng trong các pha khởi động mô-men xoắn cao. Các kết nối nguồn điện phải sử dụng cáp điện có vỏ bọc đi qua các đệm cáp thích hợp để duy trì cấp bảo vệ IP54 chống bụi và sự xâm nhập của độ ẩm. Việc nối đất thích hợp cho khung động cơ là bắt buộc để loại bỏ nhiễu điện từ và ngăn dòng điện rò làm hỏng các nam châm rotor bên trong hoặc cụm vòng bi. Đối với các biến thể làm mát bằng chất lỏng, lưu lượng chất làm mát và nhiệt độ chất lỏng phải được hiệu chuẩn trước khi chạy thử hệ thống để đảm bảo độ ổn định nhiệt bên trong các cuộn dây stator. Dây điều khiển cho các cảm biến nhiệt và thiết bị giám sát bên ngoài phải được cách ly khỏi đường dây điện áp cao bằng ống dẫn kim loại chuyên dụng hoặc máng cáp tách biệt để bảo vệ tính toàn vẹn của tín hiệu.
Độ tin cậy và Độ bền môi trường
Độ ổn định hoạt động lâu dài trong môi trường công nghiệp khắc nghiệt phụ thuộc vào các cơ chế bảo vệ cơ học và nhiệt mạnh mẽ. Động cơ đạt cấp bảo vệ IP54, bảo vệ các linh kiện điện bên trong khỏi các hạt bụi lơ lửng trong không khí và nước bắn. Vật liệu cách điện Cấp F cung cấp độ bền nhiệt cao, cho phép các cuộn dây stator chịu được nhiệt độ hoạt động cao mà không làm giảm độ bền điện môi. Việc loại bỏ dây đai và vòng bi truyền động ngoài làm giảm các điểm hỏng hóc cơ học, kéo dài thời gian trung bình giữa các lần hỏng hóc trong các chu kỳ làm việc công nghiệp liên tục. Quản lý nhiệt thông qua lưu thông chất lỏng được tối ưu hóa hoặc làm mát bằng quạt hướng trục độc lập ngăn ngừa các điểm nóng cục bộ bên trong cụm rotor nam châm vĩnh cửu. Các đặc tính thiết kế này đảm bảo hiệu suất ổn định trong nhiệt độ môi trường điển hình của các nhà máy sản xuất nặng và phòng máy nén.
Hướng dẫn lựa chọn và Tùy chọn thay thế
Việc lựa chọn biến thể động cơ phù hợp đòi hỏi phải đánh giá cơ sở hạ tầng làm mát cụ thể và nhu cầu công suất của ứng dụng máy nén trục vít chủ. Các cơ sở có hệ thống nước vòng kín hoặc mạch làm mát bằng dầu có thể triển khai phiên bản làm mát bằng chất lỏng để tản nhiệt mật độ cao, trong khi các cơ sở lắp đặt nhiệt độ môi trường tiêu chuẩn sẽ hưởng lợi từ kiến trúc TEFC làm mát bằng không khí. 北京众平科技股份有限公司 cung cấp hỗ trợ kỹ thuật và tư vấn kỹ thuật để hỗ trợ các nhóm thu mua lựa chọn đối chiếu, kết hợp các kích thước khung và mức công suất cụ thể với các yêu cầu thiết bị hiện có.
Các câu hỏi thường gặp
1. Thời gian giao hàng tiêu chuẩn và tình trạng sẵn có hàng tồn kho tại địa phương cho các thiết bị động cơ này là gì?
北京众平科技股份有限公司 duy trì dự trữ kho hàng tại địa phương đối với các mức công suất tiêu chuẩn để đảm bảo thực hiện nhanh chóng và giảm thiểu thời gian ngừng hoạt động của cơ sở.
2. Các điều khoản bảo hành sản phẩm và thủ tục thay thế RMA là gì?
Các thiết bị được hỗ trợ bởi bảo hành sản xuất tiêu chuẩn 12 tháng, được hỗ trợ bởi việc xác minh chất lượng trước khi giao hàng và các dịch vụ thay thế hợp lý tại địa phương thông qua 北京众平科技股份有限公司.
3. Các thông số kỹ thuật cấp nguồn điện và yêu cầu nối đất để vận hành an toàn là gì?
Động cơ hoạt động ở điện áp định mức 380 V và yêu cầu nối đất kết cấu chắc chắn vào khung chính để tiêu tán dòng điện rò và ngăn chặn nhiễu tiếng ồn điện.
4. Nên chọn phương pháp làm mát nào cho môi trường hoạt động có nhiệt độ môi trường cao?
Biến thể làm mát bằng chất lỏng sử dụng tuần hoàn nước hoặc dầu được khuyến nghị cho môi trường có nhiệt độ môi trường cao hoặc không gian thông gió hạn chế.
5. Cần kiểm tra bảo trì nào đối với biến thể động cơ làm mát bằng không khí TEFC?
Việc kiểm tra định kỳ quạt làm mát hướng trục độc lập và làm sạch các cánh tản nhiệt là cần thiết để duy trì luồng không khí không bị cản trở và ngăn ngừa tích tụ nhiệt.
6. Cơ chế truyền động trực tiếp trục dọc ảnh hưởng như thế nào đến việc bảo trì cơ học định kỳ?
Việc không có dây đai và puly truyền động giúp loại bỏ nhu cầu điều chỉnh độ căng dây đai định kỳ và giảm tần suất thay thế vòng bi.
7. Cấp bảo vệ chống xâm nhập nào mà vỏ động cơ cung cấp chống lại các chất ô nhiễm môi trường?
Thiết bị có cấp bảo vệ IP54, ngăn chặn sự tích tụ bụi có hại và nước bắn trong quá trình vận hành công nghiệp bình thường.
8. Các động cơ đồng bộ này có thể được tích hợp với các biến tần tiêu chuẩn không?
Thiết kế động cơ hoàn toàn tương thích với các biến tần điều khiển véc-tơ tiêu chuẩn có khả năng điều khiển các máy đồng bộ nam châm vĩnh cửu trên dải công suất được chỉ định.
