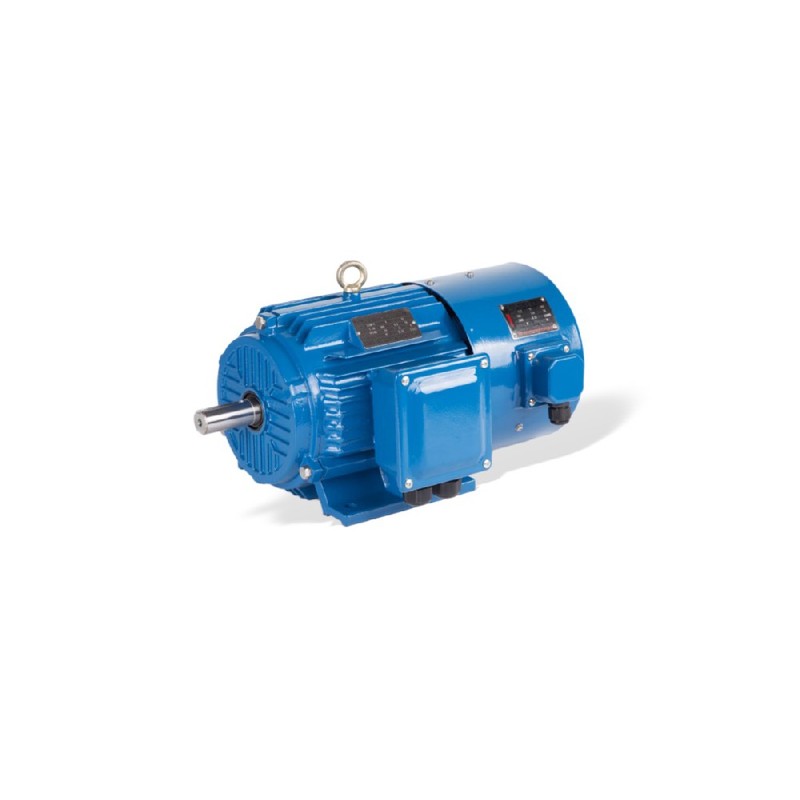

Động cơ chuyên dụng biến tần GESHI YVF2 là một máy điện xoay chiều không đồng bộ ba pha được thiết kế đặc biệt cho các hoạt động truyền động biến tần trên các loại máy móc công nghiệp. Được thiết kế để xử lý tốc độ thay đổi mà không bị quá nhiệt, động cơ cung cấp đầu ra quay ổn định cho các tải có mô-men xoắn biến thiên. Khi các kỹ sư yêu cầu điều chỉnh tốc độ liên tục dưới các chu kỳ làm việc khắt khe đồng thời duy trì sự cân bằng nhiệt, động cơ này mang lại khả năng chuyển đổi cơ điện đáng tin cậy. Được định vị nghiêm ngặt trong lớp truyền động và truyền động của kiến trúc điều khiển công nghiệp, nó đóng vai trò cầu nối tín hiệu đầu ra từ bộ biến tần sang chuyển động cơ học vật lý.
Các kỹ sư tự động hóa công nghiệp thường gặp phải các thách thức trong đó động cơ cảm ứng tốc độ cố định tiêu chuẩn gặp phải tình trạng hỏng hóc do nhiệt, rung động mạnh hoặc hỏng lớp cách điện khi vận hành dưới tần số định mức. Do các bộ biến tần tần số điều chế độ rộng xung đưa dòng điện sóng hài vào các cuộn dây stato, động cơ thông thường chịu hiện tượng lão hóa nhanh chóng và dao động mô-men xoắn. Động cơ tương thích với ổ đĩa biến tần này giải quyết các giới hạn về điện và nhiệt bằng cách tích hợp các thiết kế điện từ chuyên dụng và cấu trúc thông gió cưỡng bức. Nó cho phép điều khiển chuyển động chính xác trong các dây chuyền sản xuất tự động nơi các bộ truyền thống không thể duy trì các yêu cầu về mô-men xoắn tốc độ thấp.
Thông số kỹ thuật
Công suất định mức: 0.55 kW - 315 kW @ 50 Hz
Kích thước khung: H80 - H355 @ Tiêu chuẩn IEC
Dải tần số: 5 Hz - 50 Hz @ Mô-men xoắn không đổi
Dải tần số: 50 Hz - 100 Hz @ Công suất không đổi
Kiểu lắp đặt: B3 / B5 / B35 @ Tiêu chuẩn IEC
Cấp cách điện: Cấp F @ 155 °C
Cấp độ bảo vệ: IP54 @ Điều kiện tiêu chuẩn
Bảo vệ tùy chọn: IP55 / IP56 / IP66 @ Yêu cầu tùy chỉnh
Phương pháp làm mát: IC416 @ Quạt hướng trục độc lập
Điện áp cuộn dây: 380 V @ 50 Hz
Tích hợp hệ thống và Cài đặt phần cứng
Việc lắp đặt điện đúng cách yêu cầu kết nối các dây dẫn nguồn động cơ trực tiếp với các cực đầu ra của bộ biến tần điều chế độ rộng xung bằng cách sử dụng cáp nguồn có cấu trúc đối xứng được bọc giáp. Lớp giáp kim loại hoặc lớp chắn tổng thể của cáp phải được chấm dứt an toàn vào tấm nền dẫn điện hoặc cực nối đất bằng tuyến cáp EMC 360 độ để ngăn chặn nhiễu điện từ tần số cao. Cực nối đất khung trên vỏ động cơ phải được nối với thanh cái nối đất của tủ điều khiển chính bằng bộ dẫn điện bằng đồng trở kháng thấp để loại bỏ vòng lặp đất và bảo vệ chống lại dòng điện dung tản. Đối với các vòng điều khiển và phản hồi, hãy đặt cáp tín hiệu ở khoảng cách tách biệt vật lý với các dây dẫn điện áp cao. Quạt làm mát hướng trục độc lập yêu cầu nguồn điện phụ trợ một pha hoặc ba pha riêng biệt đi qua các cầu dao bảo vệ động cơ chuyên dụng để đảm bảo tản nhiệt liên tục độc lập với tốc độ rotor chính.
Độ tin cậy và Độ bền môi trường
Các cuộn dây stato bên trong được xử lý bằng phương pháp tẩm áp suất chân không sử dụng nhựa không dung môi cao cấp để chịu được các đỉnh điện áp nghiêm trọng do các biến tần bóng bán dẫn lưỡng cực cổng cách điện chuyển mạch nhanh tạo ra. Các thành phần kết cấu cơ khí sử dụng khung gang được thiết kế để làm giảm rung động sóng hài và giảm thiểu tiếng ồn âm thanh trong các chu kỳ tăng tốc và giảm tốc. Cấp bảo vệ xâm nhập tiêu chuẩn IP54 bảo vệ các bộ phận điện bên trong chống lại sự tích tụ bụi và các giọt nước bắn tung tóe, với các cấu hình tùy chọn IP55, IP56 hoặc IP66 có sẵn cho môi trường tẩy rửa hoặc ăn mòn. Các cảm biến nhiệt được nhúng trong các rãnh stato giám sát nhiệt độ cuộn dây liên tục, truyền tín hiệu điện trở trở lại mạch ngắt PLC hoặc ổ đĩa để ngăn ngừa quá tải nhiệt. Cấu trúc chắc chắn này đạt được thời gian trung bình kéo dài giữa các lần hỏng hóc khi hoạt động trong các nhà máy chế biến công nghiệp.
Hướng dẫn lựa chọn và Tùy chọn thay thế
Việc lựa chọn động cơ truyền động phù hợp đòi hỏi phải đánh giá các cấu hình mô-men xoắn tải, tỷ lệ điều chỉnh tốc độ và nhiệt độ hoạt động xung quanh. Đối với các ứng dụng đòi hỏi mức bảo vệ cơ bản cao hơn, có thể chỉ định các biến thể khung có định mức IP55 hoặc IP66. Khi các yêu cầu của dự án đòi hỏi kích thước vật lý thay thế hoặc xếp hạng công suất khác nhau trong cùng một họ, các kỹ sư có thể đánh giá các mẫu máy lân cận như khung H80 nhỏ gọn hoặc các biến thể H355 chịu lực nặng. Beijing Zhongping Technology duy trì các kênh hỗ trợ kỹ thuật tại địa phương và dự trữ hàng tồn kho để hỗ trợ các kỹ sư tự động hóa lựa chọn chéo chính xác và lập kế hoạch thay thế trực tiếp.
Các câu hỏi thường gặp (FAQ)
1. Tình trạng sẵn có hàng tồn kho hiện tại tại địa phương và thời gian giao hàng dự kiến cho các đơn hàng khẩn cấp là gì?
Beijing Zhongping Technology duy trì kho hàng theo khu vực cho các kích thước khung tiêu chuẩn, cho phép gửi hàng nhanh chóng trong vòng các ngày làm việc tiêu chuẩn để giảm thiểu thời gian ngừng hoạt động của thiết bị.
2. Các điều khoản bảo hành sản phẩm và quy trình trả hàng RMA là gì?
Tất cả các thiết bị đều được hỗ trợ bởi bảo hành nhà sản xuất 12 tháng bao gồm các lỗi vật liệu, được hỗ trợ bởi Beijing Zhongping Technology với việc xác minh chất lượng trước khi vận chuyển và xử lý trả hàng hợp lý.
3. Các thông số kỹ thuật nguồn điện và yêu cầu nối đất cho động cơ này là gì?
Động cơ hoạt động trên nguồn điện xoay chiều công nghiệp ba pha tiêu chuẩn ở mức 380 V, đòi hỏi phải nối đất chuyên dụng qua cực khung để tiêu ات tản dòng rò tần số cao.
4. Giao thức truyền thông và giao diện điều khiển nào tương thích với thiết lập ổ đĩa này?
Động cơ giao tiếp trực tiếp với các bộ biến tần điều chế độ rộng xung tiêu chuẩn sử dụng thuật toán điều khiển véc-tơ hoặc vô hướng tiêu chuẩn mà không cần bus truyền thông độc quyền.
5. Các cấp bảo vệ môi trường và giới hạn nhiệt độ nào áp dụng trong quá trình vận hành liên tục?
Thiết bị có xếp hạng IP54 làm tiêu chuẩn, cách điện cấp F được đánh giá lên đến 155 °C và quạt làm mát hướng trục độc lập để duy trì nhiệt độ vận hành an toàn.
6. Các cấu hình lắp đặt cơ khí và dung sai kích thước nào có sẵn?
Động cơ hỗ trợ lắp chân đế B3, lắp bích B5 và cấu hình kết hợp B35 tuân thủ các kích thước khung của ủy ban kỹ thuật điện quốc tế tiêu chuẩn.
7. Các kiểm tra bảo trì định kỳ nào được khuyến nghị để đảm bảo tuổi thọ hoạt động tối ưu?
Kỹ thuật viên bảo trì nên định kỳ kiểm tra các kết nối hộp đấu dây, đo điện trở cách điện của cuộn dây và xác minh luồng không khí không bị cản trở qua cụm quạt làm mát độc lập.
8. Làm thế nào các kỹ sư nên chọn kích thước khung và dải tần số chính xác cho các tải cụ thể?
Khớp mô-men xoắn liên tục bắt buộc trong dải mô-men xoắn không đổi từ 5 Hz đến 50 Hz và xác minh tính khả dụng của công suất lên đến 100 Hz dựa trên cấu hình tải cơ khí được truyền động.
