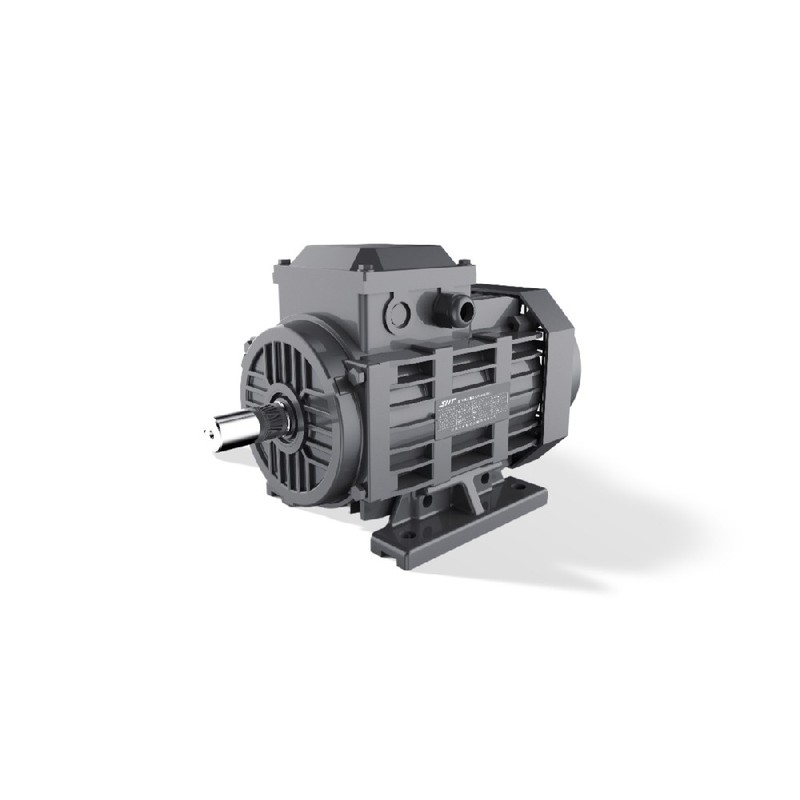

Các hoạt động xử lý vật liệu tự động hiện đại và máy móc công nghiệp nhẹ thường gặp phải các thách thức nhiệt nghiêm trọng khi động cơ không đồng bộ tiêu chuẩn hoạt động ở tốc độ giảm dưới bộ biến tần. Hoạt động liên tục ở tần số thấp từ 5 Hz đến 20 Hz làm giảm đáng kể lưu lượng gió ra của quạt làm mát gắn trên trục truyền thống, dẫn đến nhiệt độ cuộn dây tăng nhanh và sự xuống cấp nhiệt sớm. Động cơ đồng bộ nam châm vĩnh cửu khởi động trực tiếp dòng Geshi FTYP giải quyết các nút thắt hiệu quả công nghiệp này bằng cách kết hợp khả năng khởi động trực tiếp với cấu trúc rotor nam châm vĩnh cửu mật độ cao trên các kích thước khung từ H80 đến H160.
Các động cơ không đồng bộ truyền thống được điều khiển bởi biến tần gặp phải hiện tượng dao động mô-men xoắn đáng kể và tổn thất sắt do sóng hài cao, làm cho việc điều khiển tốc độ chính xác trong các dây chuyền đóng gói và thiết bị vận chuyển tự động trở nên phức tạp. Dòng sản phẩm Geshi FTYP tận dụng thiết kế tối ưu hóa điện từ tiên tiến để đạt được các cấp hiệu suất IE4 và IE5 trong khi vẫn duy trì các đặc tính khởi động trực tiếp trên lưới tương tự như động cơ không đồng bộ tiêu chuẩn. Kiến trúc này loại bỏ tổn thất kích thích rotor, mang lại mức tăng hiệu suất từ 5% đến 10% so với các khung động cơ không đồng bộ tương đương đồng thời duy trì đầu ra mô-men xoắn ổn định trên các mức tăng tốc độ 1500 vòng/phút, 1000 vòng/phút, 750 vòng/phút và 500 vòng/phút.
Thông số kỹ thuật
Công suất định mức: 0.55 kW @ 50 Hz
Mã định danh model: FTYP-80M1-4 @ Khung H80
Số cực: 4 cực @ 1500 vòng/phút
Cấp hiệu suất: IE4 @ Tải định mức
Bảo vệ vỏ bọc: IP55 @ IEC 60034-5
Phương pháp làm mát: IC410 / IC416 @ Tốc độ biến thiên
Điện áp định mức: 380 V @ 3 pha
Tần số định mức: 50 Hz @ Nguồn điện lưới
Hệ số công suất: 0.92 @ Tải đầy đủ
Nhiệt độ môi trường: -15°C - 40°C @ Độ cao <= 1.000 m
Cấp cách điện: Cấp F @ Giới hạn tăng nhiệt độ 155°C
Cấu hình lắp đặt: B3 / B5 / B14 @ Tùy chọn mặt bích và chân đế
Dải tốc độ đầu ra: 500 vòng/phút - 1500 vòng/phút @ Cấu hình đa cực
Dải kích thước khung: H80 - H160 @ Vỏ nhôm đúc hoặc gang
Tích hợp hệ thống và thiết lập phần cứng
Việc lắp đặt cơ khí của động cơ khung H80 đến H160 đòi hỏi độ căn chỉnh trục chính xác và kiểm soát dung sai khớp nối để ngăn chặn ứng suất tải hướng kính lên các ổ bi bên trong. Kỹ thuật viên phải cố định các cấu hình B3 gắn chân đế hoặc các biến thể B5 và B14 gắn mặt bích lên các nền tảng kết cấu cứng vững để giảm thiểu sự truyền rung động trong quá trình vận hành có độ động lực học cao. Đầu nối điện yêu cầu cáp nhiều lõi có khiên chắn được định tuyến qua các tuyến cáp tuân thủ EMC để triệt tiêu nhiễu điện từ được tạo ra bởi các xung chuyển mạch biến tần tần số cao.
Hộp đấu dây chính chứa các đầu cáp dạng nén, đảm bảo các kết nối điện trở thấp cho các cuộn dây stator ba pha. Việc nối đất phải tuân thủ các tiêu chuẩn an toàn công nghiệp, sử dụng một dây dẫn bảo vệ đất chuyên dụng được cố định trực tiếp vào đầu nối đất khung được chỉ định để loại bỏ các vòng lặp đất tiềm ẩn. Khi ghép nối dòng sản phẩm FTYP với các bộ biến tần, việc cấu hình tham số phải khớp với các đặc tính của động cơ đồng bộ nam châm vĩnh cửu, thiết lập đúng số cặp cực, dòng điện định mức và giới hạn điện áp để ngăn ngừa sự mất ổn định của điều khiển véc-tơ.
Độ tin cậy và độ bền môi trường
Môi trường vận hành trong tự động hóa công nghiệp nhẹ thường làm cho các linh kiện truyền động tiếp xúc với các hạt bụi trong không khí, độ ẩm và dư lượng hóa chất. Dòng sản phẩm FTYP có định mức bảo vệ xâm nhập IP55, sử dụng các phớt chặn trục chuyên dụng và các bề mặt lắp ghép được gia công chính xác để ngăn bụi và tia nước thâm nhập vào khoang stator. Quản lý nhiệt dựa trên hình học vỏ có rãnh được tối ưu hóa giúp tản nhiệt hiệu quả, duy trì nhiệt độ cuộn dây nằm trong ngưỡng nhiệt cấp F trong các chu kỳ làm việc liên tục.
Để chịu được thời gian tăng điện áp dốc và các đỉnh dv/dt cao do các biến tần điều chế độ rộng xung hiện đại tạo ra, các cuộn dây stator kết hợp dây điện từ chuyên dụng và lớp cách điện ngâm tẩm áp suất chân không nhiều lớp. Rào cản điện môi chắc chắn này ngăn ngừa hiện tượng thủng giữa các vòng dây và phóng điện cục bộ, kéo dài tuổi thọ hoạt động. Các quy trình bảo trì định kỳ bao gồm kiểm tra độ chặt của đầu nối, kiểm tra tính nguyên vẹn của phớt và theo dõi chữ ký rung động của ổ bi để đảm bảo thời gian trung bình giữa các lần hỏng hóc cao trong suốt lịch trình công nghiệp nặng.
Hướng dẫn lựa chọn và các tùy chọn thay thế
Việc lựa chọn biến thể động cơ phù hợp đòi hỏi phải đánh giá cẩn thận công suất cơ học yêu cầu, cấu hình tốc độ vận hành và không gian lắp đặt có sẵn trong máy móc được truyền động. Thiết bị cơ sở FTYP-80M1-4 cung cấp công suất 0.55 kW ở tốc độ 1500 vòng/phút trong khung H80, làm cho nó rất phù hợp cho các tác vụ vận chuyển nhỏ gọn và định vị nhẹ. Các kỹ sư mở rộng quy mô các ứng dụng có thể chọn kích thước khung lớn hơn lên đến H160, bao phủ công suất đầu ra mở rộng đến 15 kW với các tùy chọn đa cực xuống đến 500 vòng/phút.
Khi nâng cấp các dòng máy tốc độ cố định cũ hoặc các dòng máy chạy bằng biến tần tiêu chuẩn, các nhóm kỹ thuật phải đối chiếu chéo các nhu cầu về mô-men xoắn và chu kỳ nhiệt với các đường cong hiệu suất đồng bộ nam châm vĩnh cửu. Công ty cổ phần công nghệ chúng tôi (Beijing Zhongping Technology) cung cấp hỗ trợ kỹ thuật chuyênδ dụng để hỗ trợ các kỹ sư lựa chọn đối chiếu chéo, tính toán kích thước và tính khả dụng của hàng tồn kho tại địa phương nhằm hợp lý hóa việc tích hợp hệ thống liền mạch và giảm thiểu thời gian ngừng hoạt động của thiết bị.
Các câu hỏi thường gặp (FAQ)
1. Sự khác biệt chính về vận hành giữa dòng FTYP và động cơ không đồng bộ tiêu chuẩn là gì?
Dòng sản phẩm FTYP sử dụng nam châm vĩnh cửu trong cấu trúc rotor, cho phép khởi động trực tiếp trên lưới giống như động cơ không đồng bộ trong khi chạy ở tốc độ đồng bộ với tổn thất kích thích rotor bằng không và hiệu suất tổng thể cao hơn.
2. Model FTYP-80M1-4 có thể được vận hành trực tiếp từ lưới điện tần số cố định tiêu chuẩn không?
Có, thiết bị được thiết kế để khởi động trực tiếp trên lưới qua các đường dây điện ích trong khi đạt được các mức hiệu suất IE4 trong quá trình vận hành ổn định.
3. Những chính sách bảo trì và bảo hành nào áp dụng cho các thiết bị này?
Các sản phẩm được hỗ trợ bởi bảo hành tiêu chuẩn của nhà sản xuất và các giao thức xác minh chất lượng trước khi xuất xưởng được quản lý thông qua các kênh phân phối được ủy quyền.
4. Định mức vỏ bọc IP55 bảo vệ động cơ trong môi trường nhiều bụi như thế nào?
Định mức IP55 hạn chế sự tích tụ bụi có hại và chống lại các tia nước áp lực thấp từ mọi hướng, bảo vệ các cuộn dây và ổ bi bên trong.
5. Cấp cách điện nào được sử dụng để xử lý các đỉnh điện áp do biến tần gây ra?
Động cơ sử dụng hệ thống cách điện cấp F với dây điện từ chuyên dụng để chịu được ứng suất dv/dt cao và tải nhiệt.
6. Có nhiều cấu hình lắp đặt khả dụng cho các kích thước khung từ H80 đến H160 không?
Có, các cấu hình bao gồm lắp chân đế B3, lắp mặt bích B5 và lắp mặt bích B14 để phù hợp với các bố trí cơ khí đa dạng.
7. Mức tăng hiệu suất điển hình của các động cơ nam châm vĩnh cửu này so với các thiết bị IE3 tiêu chuẩn là gì?
Chúng thường mang lại mức giảm tổn thất năng lượng từ 5% đến 10%, tùy thuộc vào cấu hình tải và tốc độ vận hành.
8. Các tham số truyền động nên được cấu hình như thế nào khi sử dụng các động cơ này với biến tần?
Biến tần phải được đặt ở chế độ động cơ đồng bộ nam châm vĩnh cửu, nhập chính xác dòng điện định mức, điện áp, tần số và số cặp cực của động cơ để điều khiển véc-tơ vòng kín hoặc vòng hở.
