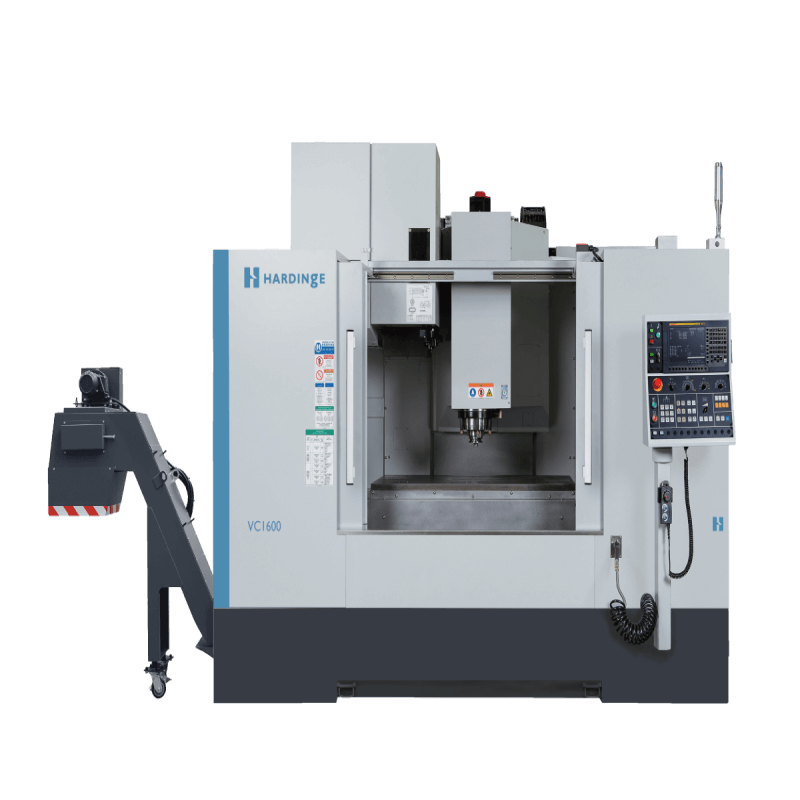

HARDINGE VC1600 là một ví dụ hàng đầu về kỹ thuật xuất sắc trong lĩnh vực VMC chính xác cao (Trung tâm gia công dọc). Trung tâm gia công dọc mạnh mẽ này được thiết kế để cung cấp độ chính xác, độ tin cậy và hiệu suất đặc biệt cho một loạt các nhiệm vụ gia công, từ tạo mẫu phức tạp đến sản xuất khối lượng lớn. Được thiết kế và sản xuất bởi Hardinge, một tên đồng nghĩa với chất lượng trong ngành công nghiệp máy công cụ, VC1600 kết hợp một công trình xây dựng bằng sắt đúc nặng với quản lý ổn định nhiệt tiên tiến để đảm bảo kết quả nhất quán trong môi trường sàn nhà máy đòi hỏi nhất. Đây là một giải pháp lý tưởng cho các ngành công nghiệp nơi độ chính xác cấp micron không thể đàm phán được, bao gồm hàng không vũ trụ, y tế, ô tô và sản xuất khuôn mẫu.
1 Tổng quan sản phẩm và triết lý cốt lõi
HARDINGE VC1600 được xây dựng trên nền tảng chất lượng và độ chính xác không thỏa hiệp. Là một VMC chính xác cao, mục tiêu thiết kế chính của nó là đạt được và duy trì dung sai chặt chẽ trong các chuyến sản xuất dài. Kiến trúc của máy dựa trên một khung sắt đúc cứng, có sườn nặng cung cấp các đặc tính giảm tốc đặc biệt, hấp thụ rung động và đảm bảo một nền tảng cắt ổn định. Sự ổn định vốn có này rất quan trọng để đạt được kết thúc bề mặt mịn và kéo dài tuổi thọ công cụ.
Trung tâm gia công dọc này là một phần của một gia đình rộng hơn của VMC từ Hardinge, được thiết kế để cung cấp một giải pháp có thể mở rộng cho các yêu cầu bao bì công việc khác nhau. Mô hình VC1600, đặc biệt, được cấu hình để xử lý các phản phẩm lớn hơn mà không hy sinh độ chính xác. Triết lý thiết kế của nó tập trung vào việc tạo ra một môi trường ổn định nhiệt và mạnh mẽ về cơ học để cắt, đó là nền tảng của tất cả các gia công độ chính xác cao. Máy tích hợp liền mạch vào cả cửa hàng công việc nhỏ và các tế bào sản xuất quy mô lớn, cung cấp tính linh hoạt cần thiết cho các công việc một lần và sản xuất lặp đi lặp lại.
2 Thông số kỹ thuật chi tiết
Hiểu khả năng của VC1600 đòi hỏi một sự lặn sâu vào các thông số kỹ thuật của nó. Máy có chuyến đi trục đáng kể, với chuyến đi trục X 1600 mm, chuyến đi trục Y 700 mm và chuyến đi trục Z 635 mm. Điều này cung cấp một phong bì làm việc hào phóng cho một loạt các bộ phận. Bàn làm việc là một thành phần quan trọng, với kích thước chiều dài 1700 mm và chiều rộng 700 mm, có khả năng hỗ trợ tải tối đa 1500 kg.
Độ chính xác được định lượng bằng các số liệu định vị và khả năng lặp lại của máy. VC1600 tự hào có độ chính xác định vị ấn tượng 0,012 mm và khả năng lặp lại 0,006 mm trên tất cả các trục tuyến tính (X, Y, Z). Khoảng cách mũi trục trục đến bàn dao động từ 133 mm đến 768 mm, và đường trung tâm trục trục đến nắp hướng dẫn trục Z có khoảng cách cổ họng 725 mm, xác định không gian làm việc. Các thông số kỹ thuật này cùng nhau đảm bảo rằng VC1600 có thể xử lý các phản phẩm nặng, đáng kể trong khi duy trì độ chính xác cao mà nó được biết đến.
3 Tính năng thiết kế chính và tích hợp công nghệ
3.1 Tính toàn vẹn cấu trúc và ổn định nhiệt
Cam kết của VC1600 về độ chính xác bắt đầu từ nền tảng của nó. Cơ sở, cột và đầu của máy được xây dựng từ sắt đúc chất lượng cao, cung cấp giảm rung cao hơn so với các cấu trúc thép hàn. Hơn nữa, Hardinge sử dụng các kỹ thuật quản lý ổn định nhiệt tiên tiến. Điều này có thể bao gồm xương sườn đối xứng, đường dẫn chất làm mát bên trong và kiểm soát nhiệt độ môi trường để giảm thiểu sự tăng trưởng nhiệt của các thành phần quan trọng. Bằng cách quản lý nhiệt tạo ra bởi trục, ổ đĩa và điều kiện môi trường, VC1600 đảm bảo rằng độ chính xác được duy trì trong suốt thời gian hoạt động kéo dài.
3.2 Hệ thống trục trục hiệu suất cao
Tại trung tâm của bất kỳ Trung tâm Machacing Dọc nào là trục trục của nó, và VC1600 thường được trang bị một đơn vị trục trục hiệu suất cao, cân bằng chính xác. Trục trục này được thiết kế để chạy trục và trục tối thiểu, đó là điều kiện tiên quyết cho kết thúc bề mặt chất lượng cao và tuổi thọ công cụ kéo dài. Chúng thường được hỗ trợ bởi vòng bi tiếp xúc góc công suất lớn, đóng gói mỡ hoặc làm mát bằng dầu cung cấp độ cứng cần thiết để loại bỏ vật liệu nặng cũng như tốc độ cần thiết để hoàn thành hợp kim nhẹ. Việc tích hợp một hệ thống làm mát trục chính giúp duy trì nhiệt độ ổn định, tăng thêm độ chính xác và bảo vệ trục chính khỏi thiệt hại nhiệt.
3.3 Hệ thống hướng dẫn chính xác và hệ thống lái
Hệ thống chuyển động của VC1600 được thiết kế để chuyển động mượt mà, chính xác và không ma sát. Máy sử dụng đường dẫn tuyến tính cứng và đất trên cả ba trục. Những đường dẫn này cung cấp độ cứng cao và đặc điểm năng động tuyệt vời, góp phần tăng tốc và giảm tốc nhanh chóng của máy với rung tối thiểu. Phong trào được cung cấp bởi động cơ servo mô-men xoắn cao kết hợp với vít bóng chính xác. Vít bóng căng trước giảm thiểu phản ứng và mở rộng nhiệt, trong khi các hệ thống phản hồi, thường là thang độ phân giải cao, cung cấp điều khiển vòng kín cho CNC, đảm bảo đường dẫn công cụ chính xác theo quỹ đạo được lập trình.
4 Hiệu suất và lợi thế ứng dụng
4.1 Độ chính xác và kết thúc bề mặt vô cùng
Lợi thế chính của HARDINGE VC1600 High Precision VMC là khả năng sản xuất các bộ phận với độ chính xác kích thước đặc biệt và kết thúc bề mặt vượt trội. Sự kết hợp của một cấu trúc cứng, thiết kế ổn định nhiệt, trục chính xác và hệ thống điều khiển chuyển động chính xác giảm thiểu các lỗi từ trò chuyện, rung và trôi dạt nhiệt. Điều này làm cho nó đặc biệt phù hợp cho các thành phần gia công cho ngành công nghiệp y tế, nơi tính toàn vẹn của bộ phận là quan trọng, và lĩnh vực hàng không vũ trụ, nơi các hình học phức tạp phải được giữ cho khoan dung chặt chẽ.
4.2 Nâng cao năng suất và hiệu quả hoạt động
Ngoài độ chính xác, Trung tâm gia công dọc này được thiết kế cho năng suất. Cấu trúc mạnh mẽ của máy cho phép tỷ lệ loại bỏ kim loại hung hăng, giảm thời gian chu kỳ thô. Tỷ lệ đi qua nhanh và cơ chế thay đổi công cụ nhanh tiếp tục giảm thiểu thời gian không cắt. Hiệu quả cao này, kết hợp với độ tin cậy của máy, dẫn đến chi phí thấp hơn cho mỗi bộ phận và lợi nhuận đầu tư nhanh hơn, đó là một lợi thế đáng kể trong môi trường sản xuất cạnh tranh.
4.3 Độ bền cao và ROI dài hạn
Đầu tư vào VC1600 là một chiến lược dài hạn để sản xuất xuất sắc. Việc sử dụng các thành phần cao cấp, chẳng hạn như sắt đúc chất lượng cao, vòng bi chính xác và đường dẫn cứng, đảm bảo tuổi thọ hoạt động dài với sự suy thoái tối thiểu về hiệu suất. Sự bền này chuyển thành tổng chi phí sở hữu thấp hơn trong tuổi thọ của máy. Danh tiếng của máy về độ tin cậy cũng có nghĩa là ít thời gian ngừng hoạt động không có kế hoạch, đảm bảo rằng lịch trình sản xuất được đáp ứng một cách nhất quán.
5 Ứng dụng công nghiệp và trường hợp sử dụng
HARDINGE VC1600 tìm thấy vị trí của nó trong một tập hợp các ngành công nghiệp đa dạng đòi hỏi mức độ chính xác và độ tin cậy cao nhất. Trong ngành công nghiệp thiết bị y tế, nó được sử dụng để máy móc các thành phần phức tạp cho các dụng cụ phẫu thuật, cấy ghép và thiết bị chẩn đoán từ các vật liệu như titan và thép không gỉ. Lĩnh vực hàng không vũ trụ sử dụng máy này để sản xuất các bộ phận mạnh mẽ, bao gồm cả các ứng dụng quốc phòng, nơi tính toàn vẹn vật liệu và độ chính xác là tối ưu.
Hơn nữa, ngành công nghiệp ô tô sử dụng VC1600 để tạo ra các thành phần chính xác cao, bao gồm các thành phần được sử dụng trong động cơ và hệ thống truyền động, cũng như để tạo nguyên mẫu và sản xuất khuôn mẫu và khuôn mẫu. Khả năng xử lý tải công việc 1500 kg cũng làm cho nó phù hợp với ngành công nghiệp vòng bi, nơi nó có thể máy vỏ vòng bi lớn và đua với độ chính xác và bề mặt hoàn thiện cần thiết. Cuối cùng, trong lĩnh vực kỹ thuật chính xác nói chung và điện tử, máy được đánh giá cao để sản xuất các thiết bị, thiết bị lắp ráp và các thành phần cho thiết bị tự động hóa với khả năng lặp lại ở cấp micron.
Câu hỏi thường gặp (FAQs)
Các ngành công nghiệp cụ thể nào là HARDINGE VC1600 phù hợp nhất?
HARDINGE VC1600 được thiết kế cho các ngành công nghiệp mà độ chính xác là quan trọng. Nó đặc biệt phù hợp với ngành công nghiệp thiết bị y tế để gia công cấy ghép và công cụ phẫu thuật, các lĩnh vực hàng không vũ trụ và quốc phòng cho các thành phần toàn vẹn cao và lĩnh vực ô tô cho các bộ phận chính xác và tạo nguyên mẫu. Khả năng tải công việc mạnh mẽ của nó cũng làm cho nó lý tưởng cho ngành công nghiệp vòng bi và sản xuất khuôn và khuôn phức tạp.
Thiết kế của VC1600 đóng góp như thế nào cho độ chính xác và độ chính xác cao của nó?
Độ chính xác cao của VC1600 bắt nguồn từ một cách tiếp cận thiết kế đa khía cạnh. Cấu trúc sắt đúc nặng của nó cung cấp giảm rung cao hơn. Chìa khóa cho độ chính xác của nó là quản lý sự ổn định nhiệt để giảm thiểu biến dạng do nhiệt gây ra. Việc tích hợp các đường dẫn tuyến tính chính xác trên mặt đất và các hệ thống vít bóng và ổ đẩy chất lượng cao đảm bảo định vị trơn tru, chính xác. Tất cả này được hỗ trợ bởi một trục trục hiệu suất cao với run-out tối thiểu, điều cần thiết để đạt được kết thúc bề mặt mịn và duy trì khoan dung chặt chẽ.
Những yếu tố chính cần xem xét khi tích hợp một VMC như VC1600 vào một hội thảo hiện có là gì?
Tích hợp VC1600 đòi hỏi kế hoạch cẩn thận. Đầu tiên, đánh giá yêu cầu năng lượng và đảm bảo nguồn cung cấp điện của cơ sở của bạn tương thích. Thứ hai, xem xét không gian vật lý và nền tảng cần thiết, vì máy nặng và đòi hỏi một cơ sở ổn định. Thứ ba, đánh giá các yêu cầu về không khí nén và chất làm mát. Cuối cùng, lên kế hoạch xử lý vật liệu - bạn sẽ cần thiết bị như xe nâng hoặc cần cẩu có khả năng tải các mảnh lao động 1500 kg lên bàn một cách an toàn và hiệu quả.
HARDINGE VC1600 có thể được tích hợp vào các hệ thống sản xuất tự động không?
Có, HARDINGE VC1600 là một ứng cử viên tuyệt vời để tích hợp vào các tế bào sản xuất tự động. Xây dựng mạnh mẽ và hệ thống điều khiển CNC của nó được thiết kế để hỗ trợ hoạt động không người lái hoặc tắt đèn. Máy có thể được trang bị các tùy chọn như một hệ thống thay đổi pallet để cho phép sản xuất liên tục, nơi một mảnh đang được gia công trong khi một mảnh khác đang được thiết lập bên ngoài máy. Điều này làm cho nó hiệu quả cao cho môi trường sản xuất khối lượng lớn tìm cách tối đa hóa việc sử dụng thiết bị.
Loại hệ thống điều khiển nào thường được ghép với VC1600?
Trong khi hệ thống điều khiển cụ thể có thể là vấn đề của sở thích của khách hàng, HARDINGE VMC thường được kết hợp với các hệ thống CNC hiệu suất cao từ các nhà sản xuất hàng đầu. Các điều khiển này được lựa chọn cho sức mạnh xử lý của họ, giao diện thân thiện với người dùng và các tính năng tiên tiến như nhìn về phía trước tốc độ cao để làm mịn các con đường công cụ phức tạp, thói quen bù đắp nhiệt và khả năng điều khiển thích ứng có thể tối ưu hóa các thông số gia công trong thời gian thực để cải thiện hiệu quả và tuổi thọ công cụ.
