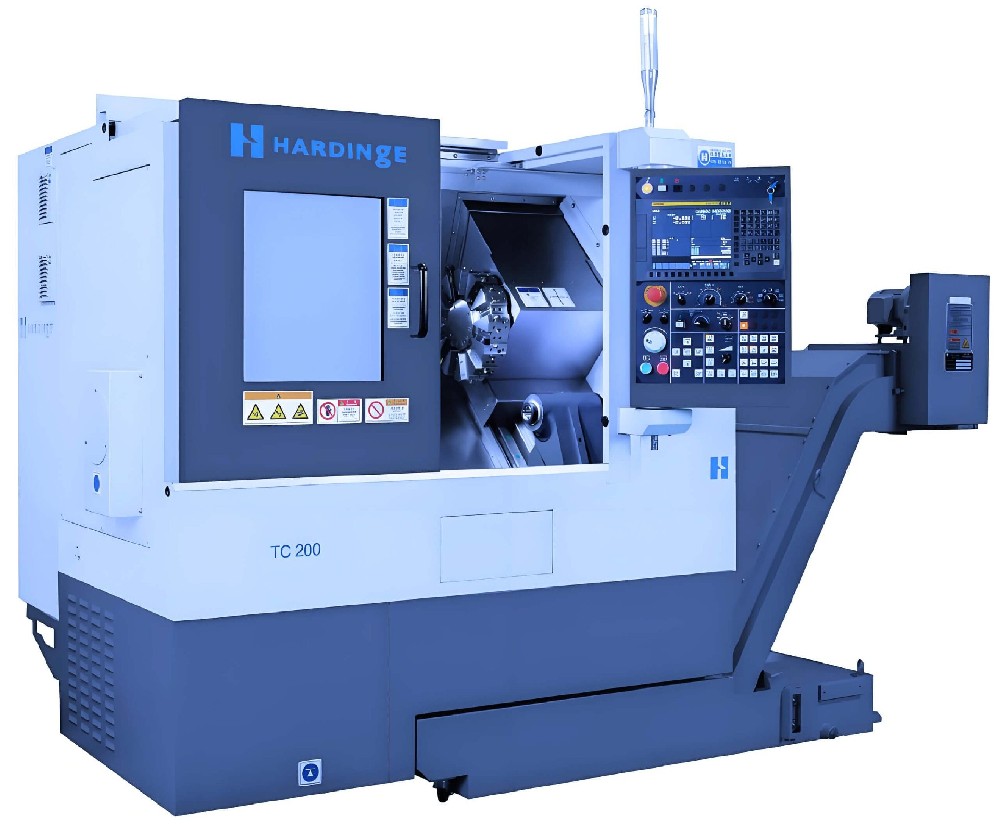

HARDINGE TC200 là một máy tiện CNC công nghiệp đáng kinh ngạc được thiết kế cho các nhà sản xuất từ chối thỏa hiệp về độ chính xác và độ tin cậy. Máy này thể hiện di sản xuất sắc của Hardinge trong gia công siêu chính xác, cung cấp một giải pháp mạnh mẽ để sản xuất các thành phần phức tạp với độ chính xác và khả năng lặp lại đặc biệt. Được thiết kế tập trung vào độ cứng, ổn định nhiệt và hoạt động thân thiện với người dùng, TC200 được trang bị hệ thống điều khiển Fanuc 0i-TF Plus mạnh mẽ như tiêu chuẩn, làm cho nó trở thành một tài sản linh hoạt và năng suất cho các cửa hàng công việc và môi trường sản xuất khối lượng lớn. Khả năng của nó đặc biệt phù hợp với các lĩnh vực hàng không vũ trụ, y tế và ô tô, nơi khoan dung chặt chẽ và chất lượng là tối ưu. Bài viết này chiều sâu vào các thông số kỹ thuật, đổi mới thiết kế và ứng dụng thực tế làm cho TC200 trở thành một lựa chọn nổi bật trong thế giới công nghệ máy tiện chính xác cao.
1 Thông số kỹ thuật và kích thước vật lý
HARDINGE TC200 được xây dựng với một phong bì làm việc hào phóng để chứa một loạt các kích thước bộ phận. Máy tự hào có đường kính dao động tối đa 500 mm, cho phép nó xử lý các mảnh công việc đáng kể một cách dễ dàng. Đường kính gia công tối đa của nó là 350 mm, với một chuyến đi trục Z đáng kể là 350 mm, cho phép sản xuất các bộ phận dài, mỏng mà không hy sinh độ chính xác. Trục X cung cấp một chuyến đi 178 mm, cung cấp không gian rộng rãi cho các hoạt động xoay và đối mặt phức tạp.
Về độ chính xác, TC200 được sản xuất và thử nghiệm tuân thủ đầy đủ tiêu chuẩn ISO 230-2 nghiêm ngặt cho các trung tâm xoay. Cam kết này để đảm bảo chất lượng dẫn đến độ chính xác định vị trục đặc biệt: cả trục X và Z đều đạt được độ chính xác định vị 0,008 mm. Hơn nữa, máy thể hiện khả năng lặp lại đáng chú ý, với khả năng lặp lại đầy đủ 0,004 mm cho cả hai trục, đảm bảo rằng mỗi bộ phận trong một chuyến sản xuất phù hợp với cuối cùng. Cấu hình tiêu chuẩn bao gồm một tháp pháo kiểu T 10 trạm và một chuck 8 inch, tạo ra một tế bào sản xuất mạnh mẽ và sẵn sàng chạy.
2 Đặc điểm thiết kế cốt lõi và triết lý kỹ thuật
2.1 Độ cứng cấu trúc và ổn định nhiệt không thỏa hiệp
Nền tảng của bất kỳ máy tiện chính xác cao nào là khả năng chống lại các lực và nhiệt được tạo ra trong quá trình gia công. Các thành phần giường và lõi của TC200 được xây dựng từ chất lượng cao, bê tông polymer hoặc sắt đúc có sườn nặng, cung cấp giảm rung cao hơn so với khung thép thông thường. Việc giảm ẩm vốn có này là rất quan trọng để đạt được bề mặt hoàn thiện tốt và kéo dài tuổi thọ công cụ. Ngoài ra, máy được thiết kế để quản lý tăng trưởng nhiệt hiệu quả. Các thành phần chính, chẳng hạn như trục trục và vít bóng, thường được trang bị hệ thống làm mát để duy trì nhiệt độ nhất quán. Trọng tâm kỹ thuật này cho phép TC200 đạt được và duy trì độ lệch đường kính tổng thể thấp đến 0,00012 inch (3 micron) với thời gian làm nóng tối thiểu, một yếu tố quan trọng cho công việc chính xác cao.
2.2 Hệ thống trục chính xác cao và công cụ
Trọng tâm của TC200 là một trục trục hiệu suất cao là trung tâm của bản sắc của nó như một máy tiện CNC công nghiệp chính xác. Di sản của Hardinge trong công nghệ collet là rõ ràng trong thiết kế trục "Collet-ready" của TC200. Hệ thống được cấp bằng sáng chế này cho phép lắp đặt trực tiếp các chuck collet mà không cần bộ chuyển đổi, giảm thiểu sự tràn ngập và tối đa hóa độ cứng. Kết quả là việc chuyển trực tiếp hơn về độ chính xác bẩm sinh của trục trục cho phận làm việc, tạo ra kiểm soát kích thước tốt hơn và kết thúc bề mặt vượt trội. Trục trục sử dụng vòng bi có độ chính xác cao, căng trước và thường được điều khiển bởi động cơ tích hợp, loại bỏ tiềm năng rung động và mất năng lượng liên quan đến ổ đẩy vành đai. Thiết lập này đảm bảo cung cấp mô-men xoắn cao và độ chính xác quay, điều cần thiết cho vật liệu đòi hỏi và cắt kết thúc tốt.
2.3 Hệ thống kiểm soát và phản hồi tiên tiến
Gia công chính xác là không thể mà không có kiểm soát chính xác. TC200 đi kèm tiêu chuẩn với hệ thống CNC Fanuc 0i-TF Plus, được biết đến với độ tin cậy và khả năng xử lý mạnh mẽ. Để bổ sung cho điều khiển này, máy có thể được trang bị các thiết bị phản hồi độ phân giải cao. Việc bao gồm một quy mô kính chính xác cao trên trục X, ví dụ, cung cấp phản hồi vị trí trực tiếp, loại bỏ hiệu quả các lỗi có thể phát sinh từ phản ứng cơ học hoặc mở rộng nhiệt trong vít bóng. Điều này tạo ra một hệ thống vòng kín đảm bảo công cụ di chuyển đến vị trí được chỉ định chính xác, cho phép độ phân giải điều khiển tốt như 0,00001 inch và khả năng lặp lại trong phạm vi 0,00003 inch.
3 Hiệu suất và lợi thế hoạt động
3.1 Bề mặt vượt trội và độ chính xác hình học
Hiệu ứng hợp tác của cấu trúc cứng của TC200, trục trục ổn định và hệ thống phản hồi chính xác dịch trực tiếp thành chất lượng bộ phận đặc biệt. Máy có khả năng sản xuất bề mặt hoàn thiện 8 micro-inch hoặc tốt hơn, giảm hoặc loại bỏ nhu cầu cho các hoạt động hoàn thiện thứ cấp. Độ chính xác hình học cao của các bộ phận được sản xuất được xác minh thông qua thử nghiệm thanh bóng nghiêm ngặt, đảm bảo tính tròn và độ chính xác đường viền đáp ứng các yêu cầu ứng dụng nghiêm ngặt nhất.
3.2 Nâng cao năng suất và linh hoạt hoạt động
TC200 được thiết kế không chỉ cho độ chính xác mà còn cho hiệu quả. Tháp pháo loại T 10 trạm tiêu chuẩn cho phép một loạt các công cụ có sẵn cho các bộ phận phức tạp, tạo điều kiện cho các hoạt động xoay, khoan và khoan phức tạp trong một thiết lập duy nhất. Các tùy chọn cho công cụ trực tiếp và điều khiển trục C tiếp tục mở rộng khả năng của nó vào lĩnh vực gia công máy quay, cho phép hoàn thành các bộ phận trong một kẹp và giảm đáng kể tổng thời gian sản xuất. Hệ thống điều khiển Fanuc trực quan, thường kết hợp với giao diện thân thiện với người dùng, đơn giản hóa lập trình và thiết lập, làm cho nó có thể truy cập được cho các kỹ sư máy móc có tay nghề và giảm đường cong học tập cho các nhà vận hành mới.
4 Các ngành công nghiệp mục tiêu và kịch bản ứng dụng
HARDINGE TC200 tìm thấy ứng dụng chính của nó trong các ngành công nghiệp nơi độ chính xác không thể đàm phán được. Trong ngành y tế, nó được sử dụng để sản xuất các thành phần quan trọng cho các dụng cụ phẫu thuật và cấy ghép, nơi khả năng tương thích sinh học và dung nạp nghiêm ngặt là tối quan trọng. Ngành công nghiệp hàng không vũ trụ dựa vào TC200 để sản xuất các thành phần toàn vẹn cao như phụ kiện thủy lực và vỏ cảm biến từ hợp kim cứng rắn, kỳ lạ. Hơn nữa, ngành ô tô sử dụng máy tiện này để tạo ra các bộ phận truyền tải chính xác, các thành phần hệ thống nhiên liệu và các yếu tố có khối lượng cao, độ chính xác cao khác. Sự mạnh mẽ của nó cũng làm cho nó trở thành một lựa chọn lý tưởng cho ngành công nghiệp khuôn và die, nơi nó có thể máy lõi và khoang phức tạp với chất lượng bề mặt tuyệt vời.
5 Di sản thương hiệu và bối cảnh công nghệ
Hardinge Inc. đã là một người vững chắc trong ngành công nghiệp máy công cụ trong hơn một thế kỷ, xây dựng danh tiếng về gia công "siêu chính xác". TC200 là một sản phẩm của di sản phong phú này, kết hợp nhiều thập kỷ học tập và đổi mới vào thiết kế của nó. Các trung tâm xoay dòng T của công ty, bao gồm TC200, được công nhận để thiết lập tiêu chuẩn về xoay chính xác cao, hiệu suất cao, cho phép các nhà sản xuất nâng cao chất lượng bộ phận và khả năng sản xuất của họ. Triết lý của Hardinge tích hợp các thực tiễn tốt nhất trong thiết kế và sản xuất, thường dẫn đến máy móc đòi hỏi sự can thiệp tối thiểu của con người để sản xuất các bộ phận với mức độ chính xác cao nhất.
Câu hỏi thường gặp (FAQs)
1. ứng dụng cụ thể nào là Hardinge TC200 phù hợp nhất cho?
TC200 được thiết kế cho sản xuất chính xác cao, khối lượng cao. Nó xuất sắc trong các ngành công nghiệp như hàng không vũ trụ, y tế và ô tô, nơi các thành phần yêu cầu dung sai cực kỳ chặt chẽ và kết thúc bề mặt vượt trội. Độ cứng và độ chính xác của nó làm cho nó lý tưởng cho việc gia công các bộ phận phức tạp từ nhiều loại vật liệu, bao gồm kim loại, nhựa và hợp chất tiên tiến, trong cả cấu hình tế bào sản xuất độc lập và tích hợp.
2. Thiết kế trục trục 'Collet-ready' có lợi cho quá trình gia công như thế nào?
Trục trục "Collet-ready" được cấp bằng sáng chế là một điểm phân biệt đáng kể. Nó cho phép lắp đặt trực tiếp các chuck collet mà không có bộ chuyển đổi, giảm thiểu sự tràn ngập và tối đa hóa độ cứng. Kết nối trực tiếp này đảm bảo rằng độ chính xác vốn có của vòng bi trục trục được chuyển trực tiếp đến phận làm việc, dẫn đến TIR tốt hơn (Total Indicator Runout), kết thúc bề mặt được cải thiện và tuổi thọ công cụ dài hơn do giảm rung.
3. TC200 kết hợp các biện pháp nào để đảm bảo ổn định nhiệt và độ chính xác lâu dài?
TC200 được thiết kế với sự ổn định nhiệt như một cân nhắc cốt lõi. Các tính năng chính thường bao gồm một hệ thống làm mát cho trục trục và vít bóng để quản lý việc tạo nhiệt. Hơn nữa, việc sử dụng vật liệu ổn định nhiệt cho cấu trúc máy và tiềm năng bao gồm thang phản hồi trực tiếp trên các trục giúp bù đắp cho bất kỳ tăng trưởng nhiệt tối thiểu nào, đảm bảo độ chính xác và khả năng lặp lại nhất quán trong các chuyến sản xuất dài.
TC200 có thể được tích hợp vào một hệ thống sản xuất tự động hoặc tế bào không?
Vâng, TC200 là một ứng cử viên tuyệt vời cho tự động hóa. Hệ thống điều khiển mạnh mẽ và giao diện tiêu chuẩn hóa của nó cho phép tích hợp liền mạch với máy tải và dỡ bộ phận robot, hệ thống gantry và các giải pháp xử lý vật liệu băng tải. Điều này làm cho nó hoàn hảo phù hợp với môi trường sản xuất đèn tắt, nơi nó có thể hoạt động không giám sát trong thời gian dài, tăng đáng kể năng suất tổng thể.
