1 Tổng quan sản phẩm và định vị chiến lược trong thị trường xoay khó

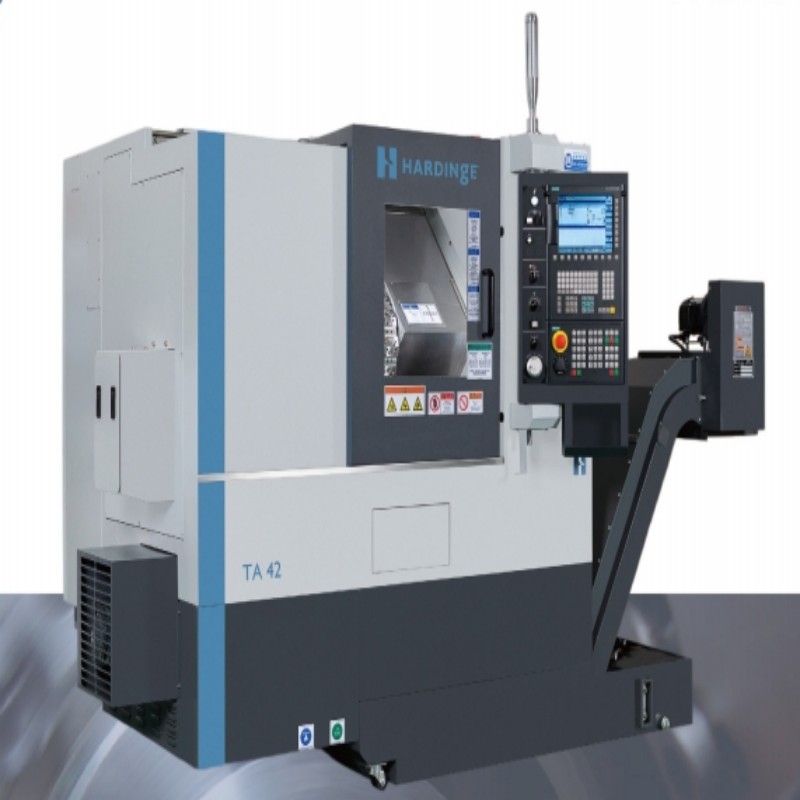

HARDINGE TA42 MSY đại diện cho một sự tiến hóa tinh vi trong gia công chính xác, định vị bản thân như một trung tâm xoay CNC hiệu suất cao được thiết kế đặc biệt cho các ứng dụng xoay bộ phận cứng phức tạp. Giải pháp gia công đa nhiệm vụ này tích hợp khả năng trục Y tiên tiến và hoạt động trục chính thứ cấp để hoàn thành các bộ phận phức tạp trong một thiết lập duy nhất, loại bỏ nhu cầu hoạt động thứ cấp và giảm đáng kể tổng thời gian sản xuất.
Là một phần của dòng sản phẩm siêu chính xác T-Series uy tín của Hardinge, TA42 MSY được xây dựng dựa trên di sản 125 năm của công ty về sản xuất chính xác xuất sắc. Máy được cấu hình đặc biệt để giải quyết nhu cầu thị trường ngày càng tăng về các giải pháp gia công hoàn chỉnh có khả năng xử lý vật liệu cứng lên đến 62 HRC, làm cho nó đặc biệt có giá trị cho các ngành công nghiệp yêu cầu ổn định chiều phiên đặc biệt và chất lượng hoàn thiện bề mặt trong vật liệu khó máy.
Triết lý thiết kế chiến lược đằng sau TA42 MSY tập trung vào việc cung cấp một nền tảng sản xuất kết hợp khả năng xoay siêu chính xác với các hoạt động phay và khoan, tất cả trong cùng một bao bì công việc. Cách tiếp cận đa dạng này cho phép các nhà sản xuất sản xuất các thành phần phức tạp với dung sai hình học chặt chẽ trong khi duy trì kết thúc bề mặt đặc biệt cần thiết trong các ngành công nghiệp như hàng không vũ trụ, thiết bị y tế và các ứng dụng ô tô hiệu suất cao.
2 Thông số kỹ thuật và kiến trúc máy
TA42 MSY kết hợp một nền tảng máy vững chắc bắt đầu với cấu hình trục trục "Collet-ready" được cấp bằng sáng chế của nó, cho phép lắp đặt trực tiếp các chuck collet mà không cần bộ chuyển đổi cho độ chính xác phận làm việc vượt trội và tăng khu vực làm việc có thể sử dụng. Thiết kế trục trục sáng tạo này giảm thiểu sự tràn ngập của bộ phận làm việc, trực tiếp chuyển độ chính xác trục trục đến bộ phận làm việc để cải thiện độ chính xác kích thước và kết thúc bề mặt.
Đặc điểm kỹ thuật Hệ thống chuyển động chính xác bao gồm độ chính xác định vị trục X và Z là 0,004mm với khả năng lặp lại là 0,002mm, với cả hai trục được trang bị thang độ chính xác để chống lại hiệu ứng mở rộng nhiệt hiệu quả. Bao bì làm việc của máy cung cấp đường kính gia công tối đa 354mm và chiều dài xoay tối đa 435mm, với chuyến đi trục X 180mm và chuyến đi trục Z 435mm khi cấu hình với collet tiêu chuẩn 16C và tháp pháo loại T Hardinge.
Cấu hình đa nhiệm vụ bao gồm một trục chính với khả năng 6.000 RPM và một trục phụ đồng bộ cho gia công bộ phận hoàn chỉnh trong một hoạt động. Trục Y tích hợp cung cấp ± 25mm du lịch cho các hoạt động phay và khoan ngoài trung tâm. Máy sử dụng BMT độc quyền của Hardinge (Hệ thống lắp đặt công cụ khối) với giao diện công cụ 45mm, cung cấp độ cứng vượt trội cho các hoạt động gia công nặng trong vật liệu cứng.
3 Công nghệ cốt lõi và đổi mới hiệu suất
Quản lý ổn định nhiệt tiên tiến đại diện cho một sự đổi mới quan trọng trong thiết kế TA42 MSY. Máy kết hợp một hệ thống kiểm soát nhiệt độ tích cực duy trì điều kiện nhiệt nhất quán trong các chuyến sản xuất kéo dài. Sự ổn định nhiệt này được tăng cường thêm bởi xây dựng giường đầy bê tông polymer cung cấp giảm rung cao và ổn định hình học lâu dài, cần thiết để duy trì độ chính xác cấp micron trong môi trường sản xuất.
Khả năng xoay cứng được tăng cường chính xác được đạt được thông qua hệ thống điều khiển servo và động lực cấu trúc tối ưu hóa của máy. TA42 MSY có thể đạt được độ tròn phận làm việc 0,25μm, độ chính xác đường viền 5μm và độ thô bề mặt Ra 0,2μm. Khi gia công siêu hợp kim chống nhiệt hoặc hợp kim titan, máy thể hiện tuổi thọ công cụ dài hơn lên đến 50% so với các trung tâm xoay thông thường, do độ cứng động và đặc điểm giảm rung đặc biệt của nó.
Hệ thống gia công đa trục tích hợp cho phép sản xuất các bộ phận hoàn chỉnh trong một chucking duy nhất. Khả năng trục Y cho phép phay đường viền phức tạp, khoan lỗ chéo và tạo tính năng ngoài trung tâm. Trục trục thứ cấp đồng bộ cung cấp chuyển các bộ phận hoàn chỉnh cho các hoạt động làm việc trở lại, loại bỏ việc xử lý bộ phận thủ công và đảm bảo sự sắp xếp hoàn hảo giữa các tính năng hoạt động đầu tiên và thứ hai.
4 Giải pháp cụ thể ứng dụng và triển khai công nghiệp
Sản xuất thành phần y tế được hưởng lợi đáng kể từ khả năng của TA42 MSY để chế biến các vật liệu tương thích sinh học khó khăn như hợp kim titan, cobalt-chromium và thép không gỉ phẫu thuật. Độ chính xác và khả năng đa nhiệm vụ của máy làm cho nó lý tưởng cho việc sản xuất cấy ghép chỉnh hình phức tạp, các thành phần dụng cụ phẫu thuật và giả răng với tính toàn vẹn bề mặt và độ chính xác chiều cần thiết.
Các ứng dụng hàng không vũ trụ và quốc phòng tận dụng khả năng của máy để xử lý siêu hợp kim chống nhiệt và vật liệu dựa trên titan. TA42 MSY máy móc hiệu quả các thành phần như các bộ phận hệ thống nhiên liệu, các yếu tố điều khiển thủy lực và các thành phần hệ thống điều hướng. Khả năng xoay cứng của máy cho phép thay thế các hoạt động mài cho các thành phần hàng không vũ trụ cứng, giảm đáng kể thời gian xử lý trong khi duy trì các tiêu chuẩn chất lượng cần thiết.
Các thành phần hiệu suất cao ô tô đại diện cho một lĩnh vực ứng dụng chiến lược khác, đặc biệt là cho các bộ phận truyền tải, các thành phần phun nhiên liệu và các yếu tố tăng turbo. Khả năng duy trì độ chính xác của máy trong môi trường sản xuất khối lượng cao làm cho nó có giá trị cho các nhà sản xuất yêu cầu cả độ chính xác và năng suất trong gia công vật liệu cứng.
5 Phân tích so sánh với các phương pháp sản xuất thay thế
Các hoạt động xoay cứng so với mài có lợi thế đáng kể khi sử dụng TA42 MSY. Quá trình xoay cứng cho phép loại bỏ vật liệu nhanh hơn, linh hoạt hơn trong các thay đổi hình học và loại bỏ tồn kho bánh mài tốn kém. Các kỹ thuật xoay cứng hiện đại, khi được thực hiện trên các nền tảng chính xác như TA42 MSY, có thể đạt được chất lượng bề mặt và độ chính xác kích thước so sánh với các hoạt động mài trong khi cung cấp thời gian xử lý giảm và tăng tính linh hoạt thiết kế.
Đa nhiệm vụ so với CNC truyền thống cho thấy sự ưu thế của TA42 MSY trong sản xuất thành phần phức tạp. Các phương pháp truyền thống đòi hỏi nhiều thiết lập máy trên các thiết bị khác nhau, giới thiệu lỗi tích lũy và tăng thời gian không cắt. Khả năng gia công hoàn chỉnh của TA42 MSY trong một thiết lập duy nhất đảm bảo mối quan hệ tính năng-tính năng được duy trì trong khoan dung chặt chẽ trong khi giảm đáng kể tổng thời gian sản xuất và tồn kho công việc trong quá trình.
Sự khác biệt kỹ thuật từ các trung tâm xoay thông thường nằm trong sự kết hợp độc đáo của TA42 MSY của công nghệ trục trục siêu chính xác, quản lý ổn định nhiệt và khả năng đa trục. Trong khi các trung tâm xoay thông thường tập trung chủ yếu vào các bộ phận đối xứng quay, TA42 MSY mở rộng khả năng này để bao gồm các tính năng phức tạp, kính quang thông qua các hoạt động trục Y và trục chính thứ cấp của nó, cung cấp một giải pháp sản xuất toàn diện cho các thành phần phức tạp.
6 Lợi thế hoạt động và Kinh tế sản xuất
Tổng thời gian sản xuất giảm được đạt được thông qua khả năng thiết lập bộ phận hoàn chỉnh trong một của TA42 MSY. Bằng cách loại bỏ các hoạt động thứ cấp và giảm xử lý vật liệu giữa các quy trình, máy giảm đáng kể tổng thời gian sản xuất trong khi cải thiện sự nhất quán chất lượng tổng thể. Việc giảm các hoạt động không có giá trị gia tăng trực tiếp dẫn đến chi phí sản xuất thấp hơn và thời gian đưa ra thị trường nhanh hơn cho các thành phần chính xác.
Hiệu suất và Kinh tế công cụ được cải thiện là kết quả của độ cứng đặc biệt và ổn định động của máy. Các công cụ kéo dài lâu hơn do giảm rung và điều kiện cắt nhất quán hơn. Hệ thống công cụ BMT độc quyền cung cấp khả năng thay đổi nhanh chóng trong khi duy trì khả năng lặp lại cao, góp phần hơn nữa vào việc giảm thời gian thiết lập và tăng sử dụng máy.
Tính toàn vẹn bề mặt cao trong các ứng dụng xoay cứng là một đặc điểm đặc trưng của hiệu suất TA42 MSY. Khả năng của máy để loại bỏ sự hình thành lớp trắng - một thách thức phổ biến trong việc xoay cứng có thể làm ảnh hưởng đến tuổi thọ mệt mỏi của thành phần - đảm bảo độ tin cậy và tuổi thọ cao hơn của thành phần. Lợi thế tính toàn vẹn bề mặt này đặc biệt có giá trị cho các thành phần quan trọng về an toàn trong các ứng dụng hàng không vũ trụ, y tế và ô tô.
Câu hỏi thường gặp (FAQs)
Thiết kế trục trục 'Collet-ready' cung cấp những lợi thế cụ thể nào cho gia công chính xác?
Thiết kế trục trục "Collet-ready" được cấp bằng sáng chế loại bỏ sự cần thiết cho các tấm chuyển đổi, cho phép lắp đặt trực tiếp các chuck collet vào mũi trục trục. Cấu hình này cung cấp các ngăn công cụ ngắn hơn với độ cứng cải thiện, giảm thiểu độ lệch và rung của phận làm việc trong các hoạt động cắt nặng. Việc giảm nhấn chuyển sang độ đồng tâm tốt hơn, kết thúc bề mặt được cải thiện và kéo dài tuổi thọ công cụ, đặc biệt quan trọng khi gia công vật liệu khó khăn hoặc duy trì dung sai chặt chẽ.
TA42 MSY giải quyết các mối quan tâm về ổn định nhiệt trong các hoạt động gia công chính xác mở rộng như thế nào?
TA42 MSY kết hợp nhiều chiến lược quản lý nhiệt bao gồm một hệ thống làm mát tích cực duy trì nhiệt độ nhất quán trong các yếu tố máy quan trọng. Cơ sở đầy bê tông polymer cung cấp các đặc điểm giảm tốc tuyệt vời và ổn định nhiệt, trong khi việc đặt các thành phần tạo nhiệt xa các yếu tố cấu trúc quan trọng giảm thiểu biến dạng nhiệt. Ngoài ra, hệ thống phản hồi quy mô tuyến tính bù đắp cho bất kỳ tăng trưởng nhiệt tối thiểu nào, duy trì độ chính xác định vị trong suốt các chu kỳ sản xuất.
Những loại vật liệu và mức độ cứng nào có thể máy TA42 MSY hiệu quả?
TA42 MSY được thiết kế để xử lý một loạt các vật liệu kỹ thuật, từ thép thông thường và hợp kim nhôm đến siêu hợp kim chống nhiệt khó máy móc. Máy đặc biệt nổi bật trong các ứng dụng xoay phần cứng, có khả năng gia công vật liệu lên đến độ cứng 62 HRC, bao gồm thép công cụ, thép vòng bi và các thành phần cứng. Khả năng này cho phép các nhà sản xuất thay thế các hoạt động mài bằng xoay cứng cho nhiều ứng dụng, giảm đáng kể thời gian xử lý.
Khả năng trục Y tăng cường tính linh hoạt của máy so với các trung tâm xoay thông thường như thế nào?
Trục Y tích hợp cung cấp ± 25mm di chuyển dọc, cho phép các hoạt động phay, khoan và khai thác ngoài trung tâm mà không cần thiết lập phụ trên thiết bị riêng biệt. Khả năng này cho phép gia công hoàn chỉnh các thành phần phức tạp với các tính năng khác biệt từ trục trung tâm, bao gồm các lỗ chéo, phẳng và hình học không đối xứng. Chức năng trục Y biến đổi máy từ một trung tâm xoay tinh khiết thành một hệ thống sản xuất bộ phận quay hoàn chỉnh.
Các ngành công nghiệp nào được hưởng lợi nhất từ khả năng cụ thể của TA42 MSY?
TA42 MSY tìm thấy lợi thế đặc biệt trong các ngành công nghiệp yêu cầu độ chính xác cao và hình học phức tạp trong vật liệu cứng. Lợi ích của ngành y tế cho sản xuất thiết bị cấy ghép và phẫu thuật; các nhà sản xuất hàng không vũ trụ đánh giá cao khả năng gia công hợp kim chống nhiệt; các nhà cung cấp ô tô sử dụng nó cho các thành phần hệ thống truyền tải và nhiên liệu; và các công ty kỹ thuật chính xác nói chung áp dụng nó cho các thành phần khuôn và các bộ phận cơ khí chính xác đòi hỏi độ chính xác và bề mặt hoàn thiện đặc biệt.
