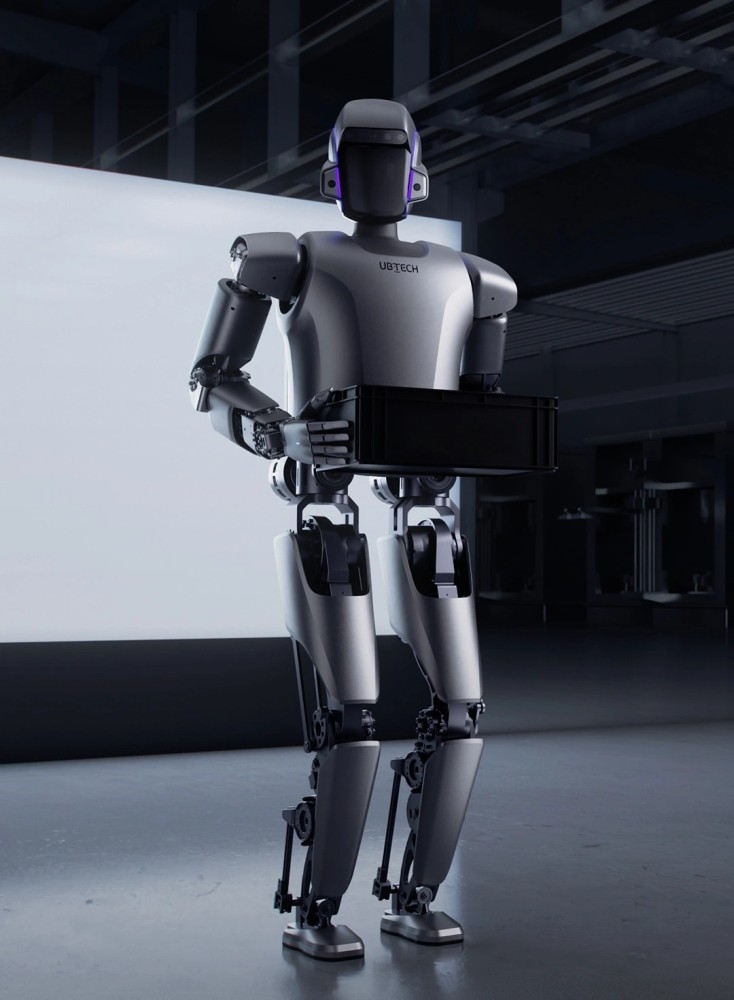

Robot hình người công nghiệp UBTECH Walker S1 – Tự động hóa sản xuất trong nhà máy để bán | Zhongping

Giới thiệu

Việc nâng cấp một dây chuyền lắp ráp thủ công hoặc trạm kiểm tra chất lượng để tích hợp robot hình người (humanoid) thường buộc các kỹ sư phải đối mặt với một sự đánh đổi khó khăn: triển khai một robot cộng tác chạy bằng bánh xe (wheeled cobot) vốn không thể di chuyển trên sàn gồ ghề hoặc với qua các vật cản như băng chuyền, hoặc phải thiết kế lại toàn bộ bố cục nhà xưởng với chi phí lên đến sáu chữ số trước khi một sản phẩm nào đó được xuất xưởng. Robot hình người công nghiệp UBTECH Walker S1 giải quyết hoàn hảo bài toán căng thẳng đó. Sở hữu chiều cao 172 cm, trọng lượng 76 kg, tải trọng đi bộ thực tế đạt 15 kg và 41 bậc tự do, Walker S1 đã hoàn thành các thử nghiệm nhà xưởng nhiều giai đoạn tại các cơ sở của BYD, Audi-FAW, Zeekr và Foxconn, qua đó giúp nâng cao hiệu quả phân loại thêm 120% và cắt giảm 40% thời gian xử lý trong kho. Beijing Zhongping Technology cung cấp các dòng sản phẩm Walker S1 từ kho khu vực với quy trình kiểm tra chất lượng trước khi xuất xưởng đầy đủ (QC), xác minh kích thước và bảo hành tích hợp 12 tháng đối với các cụm khớp nối và thiết bị điện tử điều khiển. Đối với các kỹ sư nhà máy đang đánh giá việc ứng dụng robot hình người trên các dây chuyền hiện hữu, S1 mang đến một nền tảng đi bằng hai chân phù hợp với các trạm làm việc được thiết kế cho con người mà không cần phải tháo dỡ cơ sở hạ tầng.

Thông số kỹ thuật

Chiều cao: 172 cm (cấu hình đứng, ±2 cm)

Trọng lượng: 76 kg (đã bao gồm bộ pin)

Tải trọng (Đi bộ): 15 kg (duy trì dáng đi ổn định ở mức tải định mức)

Bậc tự do: 41 DOF (toàn thân; 6 bậc mỗi tay tích hợp cảm biến xúc giác mảng)

Mô-men xoắn khớp tối đa: 250 N·m (khớp truyền động xoay tích hợp)

Thành phần hóa học của pin: Lithium sắt phốt phát (LiFePO4), 54,6 V / 10 Ah / 3,6 kg

Thời gian hoạt động: ~2,0–2,5 giờ (chu kỳ làm việc công nghiệp hỗn hợp)

Thời gian sạc: ~2 giờ (bộ sạc tiêu chuẩn, 0–100%)

Tốc độ đi bộ: 3 km/h (tối đa liên tục)

Độ trễ nhận diện thị giác: <70 ms (chuỗi nhận thức từ đầu đến cuối)

Độ chính xác vận hành: Cấp độ milimet (các tác vụ lắp ráp và kiểm tra)

Độ chính xác định vị điều hướng: 10 cm (toàn cầu); 1 cm (cập bến chính xác)

Khả năng thích ứng địa hình: Bước tối đa 3 cm / chiều cao bề mặt gồ ghề

Giao diện truyền thông: Wi-Fi 802.11 a/b/g/n (2.4/5 GHz), Ethernet RJ45, bus thời gian thực EtherCAT

Cấp độ bảo vệ: IP54 (chống bụi và chống nước bắn cho môi trường công nghiệp)

H2-1: Chuyển đổi hệ thống cũ & Khả năng tương thích kích thước

Việc trang bị thêm một nền tảng robot hình người vào một dây chuyền vốn được thiết kế cho tự động hóa cố định hoặc lao động thủ công đòi hỏi phải kiểm tra kích thước trước tiên. Chiều cao 172 cm của Walker S1 đặt các thiết bị đầu cuối vào phạm vi với tới theo công thái học của các bàn lắp ráp tiêu chuẩn (chiều cao mặt bàn làm việc từ 900–1.100 mm), có nghĩa là chiều cao của các đồ gá hiện tại thường không cần phải sửa đổi. Sự phân bổ khối lượng 76 kg — tập trung ở phần thân trên và cụm hông — tạo ra cấu hình tải trọng trên sàn tương đương với một người vận hành đứng, do đó sàn nâng kỹ thuật chịu tải 250 kg/m² có thể tiếp nhận thiết bị mà không cần gia cố. Xung đột về kích thước phát sinh ở bán kính quay vòng: dáng đi hai chân của S1 đòi hỏi khoảng không gian trống theo chiều ngang khoảng 800 mm trong các thao tác xoay trở, một ràng buộc mà các robot cộng tác dựa trên AGV chạy bằng bánh xe không gặp phải. Các kỹ sư nhà máy lập bản đồ chuyển đổi từ hệ thống Cartesian gắn trên giàn cần tính đến điều này bằng cách di dời các dụng cụ gắn trên sàn hoặc máng cáp nằm trong vùng quay vòng.

Hành vi bắt tay của PLC hệ thống cũ cũng thay đổi trong quá trình chuyển đổi. Bộ điều khiển tích hợp trên bo mạch của Walker S1 chạy ROS 2 bên trong, giao tiếp qua middleware DDS, trong khi PLC dây chuyền ô tô thông thường mong đợi I/O tất định qua PROFINET hoặc EtherNet/IP. Một cổng chuyển đổi giao thức là bắt buộc — S1 không hỗ trợ nguyên bản giao thức Profinet. Beijing Zhongping Technology cấu hình sẵn cho mỗi thiết bị một cổng biên (edge gateway) đã được xác minh để ánh xạ dữ liệu chủ đề ROS 2 sang thanh ghi Modbus TCP hoặc OPC UA, nhờ đó PLC nhận diện robot như một thiết bị I/O từ xa tiêu chuẩn thay vì một nút AI xa lạ. Điều này giúp bảo toàn kiến ​​trúc khóa liên động an toàn hiện có mà không cần viết lại logic ladder từ đầu. Đối với các cơ sở thay thế tay máy khớp nối cũ, nỗ lực tích hợp tập trung vào việc dạy lại các điểmwaypoint thay vì tái thiết kế cấu trúc mạch an toàn.

H2-2: Giao thức Bus, Đồng bộ giao diện & Công thái học đi dây

Ranh giới truyền thông giữa Walker S1 và cơ sở hạ tầng nhà máy là nơi hầu hết các dự án nâng cấp bị đình trệ. Cấu trúc dữ liệu nội bộ của robot — ROS 2 qua DDS — xuất bản trạng thái khớp, kết quả nhận thức và tư thế điều hướng ở tần số từ 10 Hz đến 1 kHz, một cấu hình dữ liệu hoàn toàn không tương thích với chu kỳ quét 10–100 ms của PLC tiêu chuẩn. Giải pháp đòi hỏi một lớp kiến ​​trúc chứ không phải thay đổi hệ thống dây điện. Một cổng biên công nghiệp được đóng gói dạng container nằm giữa cổng Ethernet của robot và mạng nhà máy, chuẩn hóa các chủ đề ROS 2 thành mô hình thông tin OPC UA ở một bên và khối thanh ghi Modbus TCP ở bên kia. Sau đó, PLC chỉ tiêu thụ các tín hiệu rời rạc cần thiết — "linh kiện có mặt", "hoàn thành chu kỳ", "lỗi hoạt động" — trong khi robot vẫn duy trì quyền tự chủ về lập kế hoạch quỹ đạo và tránh vật cản. Mô hình điều khiển phân lớp này ngăn không cho PLC trở thành nút thắt cổ chai đối với vòng lặp suy luận AI của robot.

Công thái học đi dây trên S1 ưuặt triết lý triển khai một cáp duy nhất. Đầu vào nguồn điện và lưu lượng dữ liệu chia sẻ chung một cáp kết nối khi robot hoạt động ở chế độ có dây; đối với hoạt động không dây, gói pin 54,6 V duy trì thời gian chạy toàn hệ thống mà không cần cáp ngoài. Các cơ sở lắp đặt nên đi đường truyền Ethernet đến một công tắc công nghiệp gắn trên thanh DIN nằm trong phạm vi 3 mét tính từ vị trí đỗ gốc của robot, giữ cho đường cáp cách xa vùng quay vòng hai chân. Đối với việc tích hợp tủ thanh DIN, cổng biên chiếm 4 chiều rộng mô-đun tiêu chuẩn; tải nhiệt từ cổng biên cộng với trạm sạc của robot bổ sung khoảng 150 W vào vỏ tủ, thường không cần thêm thông gió cưỡng bức trong tủ 600×600 mm. Các kỹ sư nhà máy khi vận hành thử nghiệm thiết bị S1 đầu tiên nên dự trù một ca làm việc đầy đủ cho việc cấu hình cổng biên, ánh xạ không gian tên OPC UA và xác minh thẻ PLC trước khi robot chuyển sang chế độ bắt tay sản xuất.

H2-3: Xác thực tại chỗ, Thử nghiệm & Bàn giao vận hành

Quá trình vận hành thử nghiệm một robot hình người trên dây chuyền đang hoạt động tuân theo trình tự xác thực theo giai đoạn, khác với quy trình làm việc với mặt dây chuyền dạy học (teach-pendant) của robot truyền thống. Cổng xác thực đầu tiên là về kích thước và động học: khi S1 được cấp nguồn nhưng đứng yên, các kỹ sư phải xác minh rằng cấu hình 41-DOF vươn tới mọi vị trí trạm làm việc mục tiêu mà không gặp cảnh báo giới hạn khớp, và dung lượng tải trọng 15 kg đáp ứng phần nặng nhất trong danh sách tác vụ của trạm với biên độ an toàn ít nhất 20%. Cổng thứ hai là tính toàn vẹn của truyền thông — bài kiểm tra chạy thử (burn-in) 30 phút của cầu nối OPC UA/Modbus với các tín hiệu sản xuất giả lập xác nhận rằng robot phản hồi các bit bắt tay của PLC trong cửa sổ độ trễ từ đầu đến cuối ≤100 ms được chỉ định. Các lỗi ở giai đoạn này hầu như luôn bắt nguồn từ cấu hình VLAN hoặc quy tắc tường lửa chặn phát đa hướng khám phá DDS, chứ không phải do phần cứng robot.

Giai đoạn bàn giao vận hành bắt đầu bằng hoạt động chế độ bóng (shadow-mode): S1 thực hiện chuỗi tác vụ của mình trong khi quy trình hiện tại (thủ công hoặc tự động) chạy song song, không có sự liên kết vật lý nào giữa robot và sản phẩm. Điều này xác thực thời gian chu kỳ, độ chính xác tầm với và hành vi phục hồi lỗi mà không gây rủi ro cho sản lượng sản xuất. Beijing Zhongping Technology cung cấp một danh sách kiểm tra chạy thử bao gồm 22 điểm xác minh được đúc rút từ các đợt triển khai Walker S1 tại các cơ sở ô tô, bao gồm sức khỏe chu kỳ pin, hiệu chuẩn vị trí không của khớp và độ trễ phản hồi dừng khẩn cấp. Chỉ sau khi dữ liệu chế độ bóng xác nhận robot đạt mục tiêu thời gian chu kỳ, nhóm tích hợp mới chuyển giao quyền hạn tác vụ cho S1 và ngắt kết nối quy trình cũ. Sau khi bàn giao, thử nghiệm chạy liên tục 72 giờ với việc lấy mẫu mô-men xoắn định kỳ trên các khớp chịu tải cao nhất sẽ thiết lập mốc thời gian bảo trì cơ sở cho trạm làm việc cụ thể đó.

FAQ

Q1: Walker S1 có thể thay thế robot khớp nối 6 trục cũ trên bệ đỡ hiện có mà không cần sửa đổi sàn nhà không?

Walker S1 là nền tảng đi bằng hai chân di động, không phải là tay máy gắn trên bệ đỡ, do đó việc thay thế vật lý trực tiếp một robot khớp nối cố định đòi hỏi phải thiết kế lại việc phân bổ tác vụ — S1 tiếp cận trạm làm việc bằng chân và thực hiện tác vụ từ tư thế đứng. Chiều cao 172 cm và tải trọng 15 kg của nó bao trùm phạm vi tầm với và tải trọng của hầu hết các dòng tay máy 6 trục trong phân khúc 10–20 kg, nhưng bán kính quay vòng 800 mm phải được tính toán phù hợp trong sơ đồ mặt bằng sàn. Beijing Zhongping Technology cung cấp dịch vụ kiểm toán khả năng tương thích của trạm làm việc để lập bản đồ đường tiếp cận và bán kính quay vòng của S1 đối với bố cục bệ đỡ và đồ gá hiện tại của bạn trước khi bất kỳ đơn đặt hàng nào được xác nhận.

Q2: Walker S1 xử lý môi trường nhiều bụi hoặc sương dầu đặc trưng của các trạm gia công cơ khí như thế nào?

S1 mang cấp độ bảo vệ chống xâm nhập IP54, có khả năng chống bụi xâm nhập và nước bắn nhưng không được xếp hạng để ngâm nước hoặc bão hòa sương dầu liên tục. Đối với các môi trường vượt quá điều kiện IP54, cần có thêm một lớp vỏ bọc kín hoặc áo áp suất dương, và các khoảng thời gian bôi trơn mô-đun khớp nên được rút ngắn từ chu kỳ tiêu chuẩn 1.500 giờ xuống còn 800 giờ. Beijing Zhongping Technology cung cấp sẵn bộ phớt khớp nối và có thể lắp đặt trước gói bảo vệ môi trường trước khi giao hàng cho các ứng dụng triển khai tại trạm gia công.

Q3: Số lượng đặt hàng tối thiểu và thời gian giao hàng thông thường cho Walker S1 thông qua Zhongping là bao lâu?

MOQ là 1 đơn vị cho các đơn hàng đánh giá và 3 đơn vị cho các bậc giá triển khai sản xuất, với mức chiết khấu theo số lượng áp dụng từ 5 đơn vị trở lên. Các thiết bị kho khu vực được vận chuyển trong vòng 10–15 ngày làm việc; các cấu hình tùy chỉnh với các gói tích hợp được cài đặt sẵn đòi hỏi thời gian từ 4–6 tuần. Beijing Zhongping Technology duy trì lượng hàng tồn kho thường trực gồm các mô-đun khớp, bộ pin và bo mạch điều khiển để hỗ trợ cả đơn hàng đánh giá và sản xuất mà không phải chờ đợi phân bổ từ nhà máy.

Q4: Walker S1 có hỗ trợ gốc (natively) OPC UA hay luôn cần cổng chuyển đổi (gateway)?

Kiến trúc nội bộ của S1 là ROS 2 qua DDS; OPC UA không phải là giao thức gốc trên bộ điều khiển robot. Mọi quá trình triển khai đều yêu cầu một cổng chuyển đổi giao thức để dịch dữ liệu chủ đề ROS 2 sang OPC UA hoặc Modbus TCP cho PLC tiêu thụ. Beijing Zhongping Technology cung cấp một cổng biên được cấu hình sẵn với mỗi thiết bị, bao gồm bản đồ không gian tên OPC UA đã được xác minh cho các tác vụ bắt tay công nghiệp tiêu chuẩn, loại bỏ công việc tích hợp tùy chỉnh thường ngốn từ 2–3 ngày kỹ thuật cho mỗi robot.

Q5: Các khoảng thời gian bảo trì phòng ngừa quan trọng đối với Walker S1 trong hoạt động liên tục là gì?

Các khớp bộ giảm tốc sóng hài (harmonic reducer) yêu cầu bổ sung mỡ bôi trơn sau mỗi 1.500 giờ hoạt động và thay thế mỡ hoàn toàn ở mốc 5.000 giờ; bộ pin thể hiện sự suy giảm dung lượng có thể đo lường được sau 12–18 tháng chu kỳ sử dụng hàng ngày cường độ cao, khuyến nghị thay thế ở mức 70% dung lượng ban đầu. Việc lấy mẫu mô-men xoắn khớp cứ sau 500 giờ giúp xác định độ mòn vòng bi trước khi nó biểu hiện thành hiện tượng trôi vị trí. Beijing Zhongping Technology đính kèm mẫu lịch trình bảo trì với mỗi thiết bị và lưu kho tất cả các bộ phận tiêu hao để gửi đi vào ngày hôm sau trong thời hạn bảo hành.

Q6: Thời gian chạy pin của Walker S1 phù hợp với mô hình ca làm việc 8 tiếng tiêu chuẩn như thế nào?

S1 mang lại thời gian chạy khoảng 2,0–2.5 giờ cho mỗi lần sạc với chu kỳ làm việc hỗn hợp, đi kèm chu kỳ sạc lại 2 giờ. Đối với việc triển khai ca đơn, điều này đòi hỏi hoặc là thay pin giữa ca (gói pin có thể thay thế tại hiện trường) hoặc lên lịch các tác vụ của robot để phù hợp trong cửa sổ 2 giờ với thời gian nghỉ sạc lại. Beijing Zhongping Technology khuyến nghị cấu hình thay pin cho các cơ sở vận hành S1 trong toàn bộ ca 8 tiếng, đồng thời cung cấp gói pin thứ hai và bộ sạc ngoài như một phần của bộ tích hợp tiêu chuẩn.

Q7: Walker S1 đáp ứng các tiêu chuẩn tuân thủ an toàn nào đối với hoạt động cộng tác bên cạnh công nhân con người?

Kiến trúc an toàn của S1 bao gồm nhận thức đa phương thức 360° sử dụng camera RGB-D để giám sát môi trường xung quanh, với độ trễ phản hồi dừng khẩn cấp dưới 100 ms. Nền tảng này được thiết kế theo tiêu chuẩn tuân thủ ISO về an toàn robot công nghiệp, với khả năng xử lý đầu vào an toàn chống lỗi (fail-safe) ở phía điều khiển. Beijing Zhongping Technology cung cấp mẫu đánh giá rủi ro dành riêng cho từng địa điểm và xác minh rằng khoảng cách an toàn và logic khóa liên động của khu vực triển khai đáp ứng các yêu cầu EHS của cơ sở trước khi vận hành.

Q8: Walker S1 có thể di chuyển giữa nhiều trạm làm việc trên một dây chuyền sản xuất duy nhất mà không cần thanh ray dẫn hướng hoặc vạch kẻ sàn không?

Có — S1 sử dụng VSLAM ngữ nghĩa hai giai đoạn để điều hướng, đạt độ chính xác định vị toàn cầu 10 cm và cập bến chính xác 1 cm tại các trạm làm việc mà không cần băng từ, mã QR hoặc điểm đánh dấu phản quang trên sàn. Robot xây dựng và duy trì bản đồ ngữ nghĩa của sàn sản xuất, phân biệt các thiết bị cố định vĩnh viễn với các vật cản tạm thời như xe nâng và pallet. Beijing Zhongping Technology thực hiện việc xây dựng bản đồ SLAM ban đầu trong quá trình chạy thử và đào tạo nhóm bảo trì của cơ sở về các quy trình cập nhật bản đồ khi thay đổi bố cục.

Q9: Cơ sở nên dự trữ những phụ tùng thay thế nào cho năm đầu tiên vận hành Walker S1?

Các vật tư tiêu hao có vòng quay cao nhất là bộ pin (tuổi thọ dự kiến ​​12–18 tháng trong điều kiện chu kỳ cường độ cao), bộ mỡ bôi tr곤 bộ giảm tốc sóng hài (chu kỳ bảo dưỡng 1.500 giờ) và mảng cảm biến xúc giác đầu ngón tay (dễ bị mài mòn trong các tác vụ nắm bắt lặp đi lặp lại). Bản thân các mô-đun khớp được định mức hoạt động liên tục từ 15.000–30.000 giờ dưới tải trọng định mức, đưa chúng vào danh mục thay thế hàng năm đến hai năm một lần. Beijing Zhongping Technology khuyến nghị bộ phụ tùng ban đầu chứa một bộ pin, hai bộ bảo dưỡng mỡ và một bộ cảm biến đầu ngón tay cho mỗi thiết bị được triển khai.

Q10: Walker S1 phản ứng như thế nào với những thay đổi tải trọng đột ngột hoặc kẹt linh kiện trong quá trình thao tác?

Hệ thống điều khiển chuyển động toàn thân của S1 sử dụng các thuật toán thích ứng dựa trên học tập, điều chỉnh mô-men xoắn khớp theo thời gian thực dựa trên phản hồi lực từ cảm biến xúc giác đầu ngón tay và cảm biến lực/mô-men xoắn gắn ở cổ tay. Khi một sự cố kẹt linh kiện vượt quá ngưỡng lực đã lập trình, robot sẽ thực hiện trình tự rút lui có kiểm soát và gửi mã lỗi đến PLC, thay vì cố gắng ép khớp gây nguy cơ hỏng bộ giảm tốc. Beijing Zhongping Technology cấu hình các ngưỡng phản hồi lỗi trong quá trình vận hành thử nghiệm dựa trên các linh kiện và đồ gá cụ thể trong trạm làm việc của bạn, đồng thời tài liệu hóa việc ánh xạ mã lỗi cho nhóm bảo trì của bạn.
