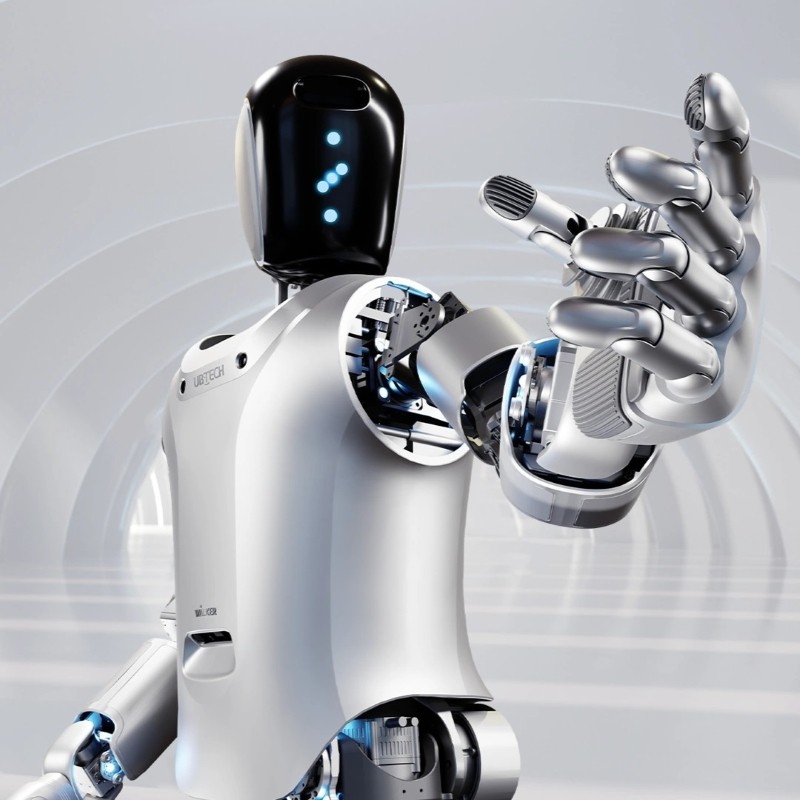

Robot hình người UBTECH Walker S Factory dùng cho tự động hóa công nghiệp

Một ô gia công tiện CNC hoạt động ba ca làm việc phơi bày mắt xích yếu nhất trong bất kỳ kế hoạch tự động hóa nào: hai đến bốn phút mỗi chu kỳ mà người vận hành dành để đi lại giữa máy, băng tải phoi và trạm đo kiểm. Thời gian di chuyển đó, chứ không phải chu kỳ cắt, mới là yếu tố quyết định năng suất. Robot hình người nhà máy UBTECH Walker S được thiết kế chính xác cho loại nhiệm vụ này—một nền tảng đi bằng hai chân cao 170 cm, nặng 68 kg, mang trọng tải đi bộ 10 kg trên khung 41 bậc tự do với mô-men xoắn khớp cực đại 220 N·m. Trong các triển khai chế tạo kim loại, Walker S đã được ứng dụng vào việc cấp phôi cho máy, chuyển phôi thô và chi tiết hoàn thiện, cùng các hoạt động kiểm tra độ mòn dụng cụ bằng trực giác, nơi hệ thống nhận thức dưới 80 ms và độ chính xác khi ghép nối 1 cm giúp thao tác bàn giao luôn lặp lại được bất chấp sương mù chất làm mát và độ rung sàn. Beijing Zhongping Technology Co.,Ltd. lưu kho các thiết bị Walker S tại khu vực với quy trình kiểm tra đầu vào, xác minh điểm không của khớp và bảo hành 12 tháng bao gồm các bộ truyền động, bộ điều khiển và mô-đun pin. Đối với các đội ngũ nhà máy đang vật lộn với tình trạng thiếu nhân viên vận hành vào ca đêm, câu hỏi đặt ra không còn là liệu một robot hình người có thể tiếp cận máy hay không, mà là liệu quy trình xung quanh có thể dung nạp được nó hay không.

Thông số kỹ thuật

Chiều cao: 170 cm (cấu hình đứng, ±2 cm)

Trọng lượng: 68 kg (đã lắp pin)

Bậc tự do: 41 (bàn tay khéo léo 6 bậc tự do tích hợp cảm biến xúc giác dạng mảng)

Trọng tải (Đi bộ bằng hai chân): 10 kg (độ ổn định bước đi được duy trì ở tải trọng định mức)

Trọng tải (Nâng tĩnh bằng hai tay): 25 kg (cố định, cả hai tay)

Mô-men xoắn khớp tối đa: 220 N·m (bộ truyền động xoay tích hợp)

Tốc độ đi bộ: 4 km/h (tối đa liên tục)

Pin: 48 V/12 Ah LiFePO4, gói 3,4 kg

Thời gian chạy: 2,0 h (chu kỳ làm việc phục vụ máy hỗn hợp)

Thời gian sạc: 2,5 h (0–100%, bộ sạc 600 W)

Độ trễ nhận thức: <80 ms (đường ống thị giác đầu cuối)

Độ chính xác điều hướng: 10 cm toàn cục, ghép nối chính xác 1 cm

Chiều cao bước: 3 cm (chuyển đổi bề mặt gồ ghề tối đa)

Bảo vệ xâm nhập: IP54 (bụi và nước bắn)

Giao diện truyền thông: Wi-Fi 2.4/5 GHz, Gigabit Ethernet, bus thời gian thực EtherCAT

Nhiệt độ hoạt động: 0–40°C (dải định mức, không giảm tải)

Điểm nghẽn kỹ thuật & Các chế độ hỏng hóc công nghiệp phổ biến

Phoi xâm nhập, độ trôi nhiệt và thời gian chờ giám sát truyền thông chiếm phần lớn các trường hợp dừng hoạt động ngoài kế hoạch của Walker S trong môi trường gia công cơ khí. Mạt kim loại mịn có hành vi khác với bụi công nghiệp thông thường: các hạt dưới 50µm lọt qua phớt môi ngoài ở các khớp cổ tay và mắt cá chân, sau đó kết hợp với mỡ giảm tốc để tạo thành dạng bột mài mòn làm tăng tốc độ mài mòn ổ trục lên một bậc độ lớn. Triệu chứng đầu tiên hiếm khi là một lỗi nặng. Nó xuất hiện dưới dạng mất độ lặp lại trên trục thứ tư và thứ năm, thường là độ lệch vị trí 0,3–0,8 mm mà người vận hành coi nhẹ là độ rơ của đồ gá cho đến khi một chi tiết bị phế thải.

Các hiện tượng ngắt do quá dòng khớp tuân theo một đường leo thang có thể dự đoán được một khi tình trạng ô nhiễm đã hình thành. Bộ điều khiển ghi nhận mức tiêu thụ dòng điện tăng cao trong các giai đoạn gia tốc, sau đó phát ra sự kiện quá dòng E-117 khi mô-men xoắn được lệnh vượt quá giới hạn cấu hình. Các kỹ thuật viên chỉ đơn giản là đặt lại cảnh báo và tiếp tục sản xuất sẽ biến một khớp còn dùng được thành một bộ giảm tốc bị kẹt trong vòng 200–300 giờ hoạt động. Sương mù chất làm mát giới thiệu chế độ hỏng hóc thứ hai: hiện tượng ngưng tụ bên trong khoang điện tử thân máy làm tăng độ ẩm nội bộ vượt ngưỡng 60% và kích hoạt các lỗi truyền thông bộ mã hóa ngắt quãng biến mất khi tủ khô đi, khiến chúng nổi tiếng là khó tái tạo lại trong chuyến bảo trì.

Thời gian chờ bộ giám sát (watchdog timeout) trên giao diện phía nhà máy tạo thành điểm nghẽn định kỳ thứ ba. Khi chu kỳ quét PLC và quá trình khám phá multicast DDS của robot cạnh tranh trên một VLAN không được phân đoạn, các bit bắt tay đến muộn hoặc không đến, và robot thực hiện một lệnh dừng có kiểm soát trông giống như lỗi phần cứng đối với giám sát viên dây chuyền. Phân đoạn lưu lượng truy cập của robot vào một VLAN chuyên dụng được bật tính năng IGMP snooping sẽ loại bỏ hoàn toàn loại sự cố này, và nó không tốn kém gì ngoài việc thay đổi cấu hình bộ chuyển mạch.

Khả năng phục hồi phần cứng bên trong & Cơ chế giảm nhẹ

Kiến trúc khớp của Walker S ghép nối động cơ DC không chổi than với bộ giảm tốc sóng hài và ổ trục đầu ra con lăn chéo, một топологии được chọn vì đầu ra không có độ rơ thay vì tốc độ thô. Bộ mã hóa kép—một trên trục động cơ, một trên đầu ra bộ giảm tốc—cho phép bộ điều khiển so sánh vị trí được lệnh và vị trí thực tế tại mọi chu kỳ điều khiển, điều này giúp phát hiện độ trôi của bộ mã hóa trước khi nó trở thành lỗi chuyển động hiển thị. Độ chênh lệch giữa hai số đọc là tín hiệu chẩn đoán; sự phân kỳ ngày càng tăng trên một trục đơn chỉ ra độ mòn của bộ giảm tốc, trong khi sự phân kỳ xuất hiện trên nhiều trục đồng thời lại chỉ ngược lên bộ điều khiển hoặc tầng công suất.

Cảm biến mô-men xoắn tại mỗi khớp cung cấp dữ liệu lực cho bộ điều khiển chuyển động toàn thân ở tần số 1 kHz, cho phép tuân thủ thích ứng trong quá trình chèn chi tiết và phát hiện kẹt mà không cần cảm biến lực/mô-men xoắn bên ngoài trên cổ tay. Khi một cơ cấu kẹp gặp lực cản vượt quá ngưỡng được lập trình, bộ điều khiển sẽ thực hiện hành động rút lại có kiểm soát thay vì bị kẹt lại trước vật cản. Hành vi này bảo vệ bộ giảm tốc khỏi đỉnh mô-men xoắn mà nếu không sẽ bị hấp thụ bởi các răng bánh răng.

Đường dẫn nhiệt chạy từ mỗi động cơ thông qua bộ tản nhiệt bằng nhôm vào vỏ khớp, với bề mặt vỏ đóng vai trò là phần tử bức xạ cuối cùng. Nhiệt độ môi trường duy trì trên 40°C làm giảm không gian nhiệt dự trữ và buộc bộ điều khiển phải áp dụng chế độ giảm dòng điện, biểu hiện dưới dạng gia tốc khớp chậm hơn thay vì lỗi. Việc bịt kín dựa trên bố trí môi hai giai đoạn tại các giao diện quay; môi ngoài xử lý nước bắn và hạt thô, trong khi môi trong cung cấp rào cản quan trọng đối với ô nhiễm dưới 50µm. Các mảng xúc giác đầu ngón tay sử dụng một loại polyme tuân thủ trên lớp cảm biến điện dung, và polyme đó chính là bộ phận hao mòn—chứ không phải cảm biến bên dưới nó.

Quy trình triển khai & Biện pháp bảo vệ vận hành thử

Việc vận hành thử bắt đầu bằng chữ ký mô-men xoắn thay vì kiểm tra chuyển động. Với robot được cấp nguồn và đứng yên, mỗi trong số 41 khớp thực hiện một trình tự cố định trong 90 giây dưới tải trọng đã biết, và bộ điều khiển ghi lại mức tiêu thụ dòng điện, độ tăng nhiệt độ và độ chênh lệch bộ mã hóa ở tần số 1 kHz. Tệp cơ sở đó trở thành tài liệu tham khảo để đo lường mọi sự kiện dịch vụ trong tương lai và là tài sản chẩn đoán có giá trị nhất mà cơ sở sở hữu cho thiết bị. Việc bỏ qua cơ sở này sẽ làm giảm mọi quyết định bảo trì tiếp theo thành phỏng đoán.

Cổng thứ hai là xác thực môi trường tại trạm làm việc thực tế. Nhiệt độ môi trường, nồng độ hạt trong không khí và độ rung của sàn được đo trong suốt một ca sản xuất đầy đủ, không phải là kiểm tra tại chỗ, bởi vì một ô đúc có thể dao động 12°C giữa ca một và ca ba. Các phép đo đó xác định xem cấu hình phớt tiêu chuẩn là đủ hay cần biến thể khớp kín. Tầm với của dụng cụ được xác minh dựa trên không gian làm việc thực tế với các cửa máy mở, vì mô phỏng trên thiết bị dạy học sẽ không tiết lộ sự va chạm giữa cẳng tay của robot và bộ phận bảo vệ băng tải phoi.

Cấu hình ngưỡng lỗi là biện pháp bảo vệ thứ ba. Các giới hạn quá dòng và phát hiện kẹt mặc định được đặt một cách thận trọng cho mục đích chung và sẽ kích hoạt việc dừng phiền phức khi xử lý các chi tiết nặng. Nâng chúng lên mà không có dữ liệu sẽ mời gọi hư hỏng bộ giảm tốc; phương pháp chính xác là chạy sản xuất ở chế độ ngầm (shadow-mode) trong 72 giờ, thu 1 thực tế về dòng điện đỉnh cho mỗi tác vụ, sau đó đặt ngưỡng cao hơn 20% so với mức tối đa quan sát được. Chỉ sau khi dữ liệu chế độ ngầm xác nhận thời gian chu kỳ và hành vi lỗi, quyền hạn tác vụ mới chuyển từ quy trình hiện tại sang robot.

Câu hỏi thường gặp (FAQ)

Q1: Số liệu MTBF nào áp dụng cho Walker S trong nhiệm vụ phục vụ máy liên tục?

Các mô-đun khớp được đánh giá cho MTBF 20.000 giờ ở tải trọng định mức và nhiệt độ môi trường 25°C, trong khi bộ pin và mảng xúc giác đầu ngón tay thấp hơn nhiều ở mức khoảng 6.000 và 8.000 giờ tương ứng. Dữ liệu hiện trường từ các ô phục vụ 24/7 cho thấy sự cố ngừng hoạt động ngoài kế hoạch đầu tiên thường bắt nguồn từ việc quá nhiệt BMS của pin chứ không phải do hỏng hóc cơ học. Zhongping Technology theo dõi các khoảng thời gian này cho mỗi thiết bị và đánh dấu các cửa sổ thay thế trước khi mô hình ca ba phơi bày chúng.

Q2: Mã lỗi nào xuất hiện thường xuyên nhất khi robot làm việc bên trong không gian CNC?

Độ trôi bộ mã hóa và quá dòng khớp chiếm ưu thế, và cả hai thường bắt nguồn từ phoi hoặc chất làm mát ô nhiễm tiếp cận phớt cổ tay hơn là do phần mềm điều khiển. Hiện tượng quá dòng E-117 liên tục trên trục thứ tư và thứ năm gần như luôn chỉ ra mạt kim loại nén chặt vào đầu vào bộ giảm tốc, không phải là lỗi điện. Đội ngũ kỹ thuật của chúng tôi tại Zhongping ánh xạ các mã này sang biểu đồ lưu đồ chẩn đoán hai trang trong quá trình vận hành thử, do đó đội ngũ bảo trì giải quyết nguyên nhân vật lý thay vì đặt lại cảnh báo.

Q3: Bao lâu thì nên thay mỡ bộ giảm tốc sóng hài?

Dưới nhiệm vụ lắp ráp sạch, dịch vụ mỡ ở 1.500 giờ hoạt động và thay thế hoàn toàn ở 5.000 giờ là đủ. Môi trường cắt kim loại làm rút ngắn khoảng thời gian đó vì các phoi mịn hành động như một chất bùn mài mòn một khi chúng đi vào khoang khớp. Các kỹ sư vận hành thử của chúng tôi thường giảm một nửa khoảng thời gian xuống 750 giờ đối với các ô phục vụ máy và ghi lại chữ ký mô-men xoắn sau mỗi lần bảo dưỡng để phát hiện độ lệch sớm.

Q4: Mục bảo trì phòng ngừa nào mang lại rủi ro hỏng hóc cao nhất trong năm đầu tiên?

Sự suy giảm dung lượng pin, tính toàn vẹn của phớt cổ tay và hiện tượng bong tách cảm biến đầu ngón tay tạo ra phần lớn các cuộc gọi dịch vụ trong năm đầu tiên. Không có cái nào trong số chúng tạo ra sự dừng cứng ngay lập tức, đó là lý do tại sao chúng thường chỉ được phát hiện sau khi độ chính xác định vị đã suy giảm. Bàn hỗ trợ kỹ thuật của Zhongping giao một bộ phụ tùng năm đầu tiên bao gồm một bộ pin, hai bộ phớt cổ tay và bốn tấm đệm xúc giác cho mỗi thiết bị.

Q5: Làm thế nào để bạn tạo cơ sở cho mô-men xoắn khớp để phát hiện độ mòn trước khi nó gây ra lỗi định vị?

Chữ ký mô-men xoắn được ghi lại tại mỗi trong số 41 khớp trong quá trình vận hành thử, với robot thực hiện một chuỗi chuyển động 90 giây cố định dưới tải trọng đã biết. Lấy mẫu lặp lại sau mỗi 500 giờ hoạt động và so sánh với cơ sở đó cho thấy sự suy giảm của ổ trục hoặc bộ giảm tốc từ 200 đến 400 giờ trước khi nó nổi lên dưới dạng mất độ lặp lại. Đội ngũ tích hợp Zhongping cung cấp tệp cơ sở cùng với thiết bị và đào tạo nhân viên bảo trì về quy trình so sánh.

Q6: Walker S có thể báo cáo trạng thái sức khỏe của chính nó cho PLC nhà máy hoặc hệ thống lưu trữ lịch sử (historian) không?

Bộ điều khiển trên bo mạch công bố nhiệt độ khớp, mức tiêu thụ dòng điện, trạng thái sạc của pin và mã lỗi đang hoạt động qua cổng biên (edge gateway) dưới dạng các nút OPC UA. Ánh xạ các thông tin này vào hệ thống lưu trữ lịch sử của nhà máy chuyển việc bảo trì robot từ một cuộc gọi phản ứng sang một bài tập theo dõi xu hướng. Beijing Zhongping định cấu hình trước không gian tên cho 38 thẻ sức khỏe để chúng xuất hiện trong trình duyệt thẻ PLC khi bật nguồn lần đầu.

Q7: Dấu hiệu nào cho thấy một bộ pin cần được thay thế chứ không phải sạc lại?

Thời gian chạy giảm xuống dưới 75 phút trên một chu kỳ nhiệm vụ trước đây cung cấp 120 phút là chỉ báo rõ ràng nhất, và nó thường đến trong vòng 60 chu kỳ kể từ cảnh báo dung lượng đầu tiên. Một gói hoàn thành sạc dưới 60 phút nhưng cung cấp thời gian chạy ngắn đã bước vào giai đoạn phai mờ tăng tốc và nên được đưa ra khỏi dịch vụ. Bàn kho hàng và hậu cần của chúng tôi giữ các gói thay thế trên kệ để việc hoán đổi không làm cho ô phải nhàn rỗi trong một tuần.

Q8: Robot phục hồi như thế nào sau khi dừng khẩn cấp giữa chu kỳ?

Quá trình phục hồi tuân theo một trình tự quay về nhà được xác định thay vì tiếp tục ngay lập tức, bởi vì các vị trí khớp phải được xác thực lại đối với đường dẫn được dạy trước khi chuyển động khởi động lại. Bộ điều khiển ghi lại lý do dừng, góc khớp tại thời điểm dừng và thời gian đã trôi qua cho PLC, cho phép các kỹ sư phân biệt vật cản thực sự với kích hoạt giả mạo. Các kỹ sư hiện trường của Zhongping bao gồm việc xem xét nhật ký này trong cuộc kiểm tra sức khỏe 90 ngày tiêu chuẩn.

Q9: Những giới hạn môi trường nào nên kích hoạt quyết định giảm tải trong xưởng đúc hoặc ô gia công?

Nhiệt độ môi trường trên 40°C, độ rung duy trì vượt quá 2 m/s², và các hạt trong hàng không nặng hơn sương mù gia công chung đều đẩy robot ra ngoài vỏ bọc định mức của nó. Hoạt động liên tục trong những điều kiện đó làm giảm MTBF khớp khoảng 30% và làm tăng tốc độ suy giảm phớt. Đội ngũ kỹ thuật của chúng tôi tại Zhongping chạy khảo sát địa điểm trước khi vận chuyển và chỉ định cấu hình khớp tiêu chuẩn hoặc khớp kín dựa trên các giá trị đo được.

Q10: Tài liệu nào đi kèm với thiết bị để hỗ trợ bảo trì dài hạn?

Mỗi Walker S đi kèm với từ điển mã lỗi, tệp cơ sở mô-men xoắn, báo cáo vận hành thử và lịch bảo trì phòng ngừa gắn liền với giờ hoạt động. Từ điển mã lỗi được sử dụng nhiều nhất vì nó liên kết mọi mã với nguyên nhân vật lý và công cụ cần thiết. Zhongping Technology cung cấp mẫu nhật ký bảo trì ở định dạng giấy và kỹ thuật số, đồng thời xem xét ba mục đầu tiên với đội ngũ của khách hàng.
