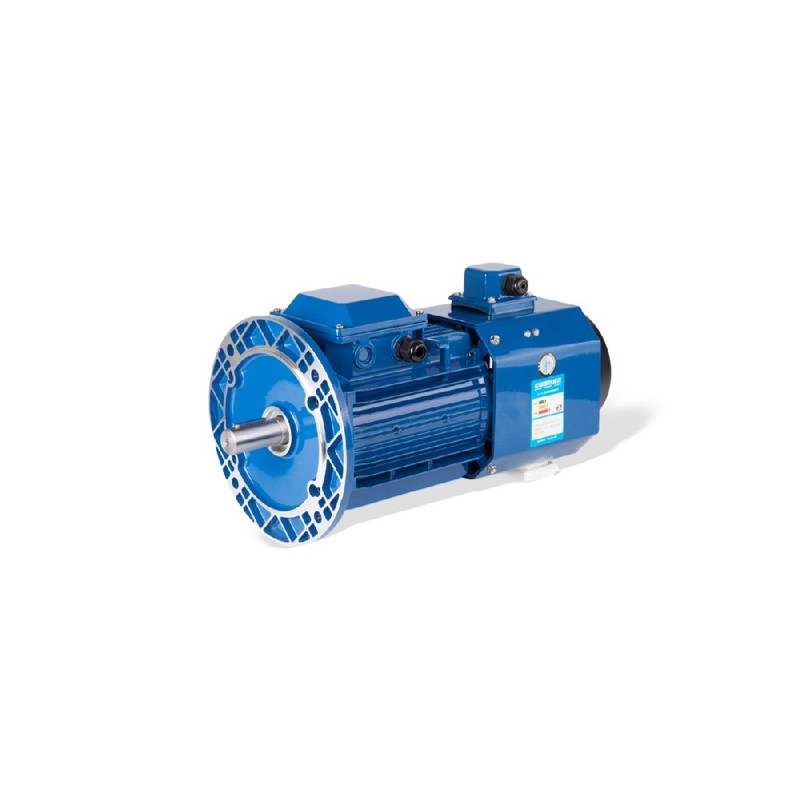

Động cơ cảm ứng ba pha biến tần khung vuông vỏ nhôm GESHI YVF2 hoạt động trong dải công suất từ 0,12 kW đến 7,5 kW trong các kích thước khung từ H63 đến H132. Được thiết kế để cung cấp mô-men xoắn không đổi từ 5 Hz đến 50 Hz và công suất không đổi từ 50 Hz đến 100 Hz, động cơ này tích hợp trực tiếp với các biến tần điều chế độ rộng xung hình sin tiêu chuẩn. Nó cung cấp giải pháp cơ học và điện đáng tin cậy cho máy móc công nghiệp đòi hỏi điều khiển tốc độ biến thiên mà không làm mất đi đầu ra mô-men xoắn ở dải tần số thấp.
Khi các nhà chế tạo máy và kỹ sư nhà máy cấu hình hệ thống truyền động tốc độ điều chỉnh, việc tìm kiếm một động cơ điện cân bằng được độ ổn định nhiệt, trọng lượng khung nhẹ và khả năng tương-thích thay thế về mặt kích thước vẫn là một thách thức quan trọng. Động cơ cảm ứng tiêu chuẩn thường gặp phải tình trạng tăng nhiệt độ stator quá mức khi vận hành liên tục ở tần số thấp dưới tải trọng nặng do tốc độ quạt làm mát bên trong giảm. Để chống lại điều này, các ứng dụng biến tần hiện đại đòi hỏi các máy chuyên dụng chịu được nhiệm vụ của biến tần có thiết kế điện từ được tối ưu hóa và cấu hình tản nhiệt độc lập hoặc được tăng cường. Dòng động cơ nhôm này giải quyết những hạn chế này bằng cách kết hợp vỏ hình vuông trọng lượng nhẹ với mạch từ được tối ưu hóa, đảm bảo việc tạo ra từ thông ổn định trong dải điều chỉnh tốc độ rộng. Hoạt động chủ yếu trong lớp truyền động của kiến trúc tự động hóa công nghiệp, nó chuyển đổi tần số đầu ra của biến tần thành chuyển động quay cơ học được kiểm soát trong khi vẫn duy trì sự đồng bộ chính xác với các bộ điều khiển logic khả trình và bộ chuyển đổi tần số ngược dòng.
Thông số kỹ thuật
Công suất định mức: 0,12 kW - 7,5 kW @ 50 Hz
Kích thước khung: H63 - H132 @ Nhiệt độ môi trường 20,0 °C
Dải điều chỉnh tốc độ: 5,0 Hz - 100,0 Hz @ Mô-men xoắn và công suất không đổi
Dải mô-men xoắn không đổi: 5,0 Hz - 50,0 Hz @ Dòng điện định mức
Dải công suất không đồng: 50,0 Hz - 100,0 Hz @ Điện áp định mức
Cấu hình lắp đặt: B3, B5, B14, B35, B34 @ Kích thước IEC tiêu chuẩn
Cấp cách điện: Cấp F @ Ngưỡng nhiệt 155,0 °C
Bảo vệ vỏ bọc: IP54 / IP55 @ IEC 60034-5
Cấp hiệu suất năng lượng: IE1 @ 400,0 V / 50 Hz
Khả năng tương thích biến tần: Biến tần tần số biến thiên SPWM @ 380,0 V
Tích hợp hệ thống và thiết lập phần cứng
Việc tích hợp động cơ vào hệ thống tự động hóa đòi hỏi sự kết nối điện chính xác và căn chỉnh cơ khí đúng cách để ngăn ngừa mài mòn ổ trục sớm hoặc nhiễu sóng hài. Cáp nguồn phải sử dụng dây dẫn bằng đồng có vỏ bọc để giảm thiểu phát thải bức xạ điện từ đối với các đường dây thiết bị nhạy cảm bên trong tủ điều khiển. Khung động cơ phải có kết nối đất có trở kháng thấp an toàn được liên kết với thanh đồng nối đất chính của hệ thống để loại bỏ dòng rò tần số cao do sóng mang chuyển mạch điều chế độ rộng xung gây ra. Khi kết nối với các thiết bị đầu cuối đầu ra của biến tần, hãy duy trì sự căn chỉnh thứ tự pha thích hợp để thiết lập hướng quay mong muốn trước khi chạy các quy trình nhận dạng hệ thống. Việc lắp đặt cơ học lên các tấm lắp đặt thông qua cấu hình B3 hoặc B5 đòi hỏi phải kiểm tra độ đồng trục của trục chính xác bằng cách sử dụng đồng hồ so để ngăn ngừa ứng suất tải hướng kính lên các ổ trục rôto bên trong.
Độ tin cậy và độ bền môi trường
Vỏ nhôm đúc cung cấp độ dẫn nhiệt cao, truyền nhiệt stator bên trong nhanh chóng ra không khí xung quanh đồng thời chống ăn mòn trong khí quyển ở môi trường nhà máy ẩm ướt. Các cuộn dây bên trong nhận được xử lý ngâm tẩm áp lực chân dung với vecni cách điện cấp F, bảo vệ chống sự xâm nhập của độ ẩm, phơi nhiễm hơi hóa chất và sự suy giảm phóng điện cục bộ trong quá trình chuyển mạch điện áp cao. Các phớt trục tiêu chuẩn và hộp đấu dây có gioăng đạt mức bảo vệ IP54 hoặc IP55, ngăn chặn sự xâm nhập của các hạt trong không khí và tia nước bắn trong các quy trình xịt rửa định kỳ. Được thiết kế cho các chu kỳ nhiệm vụ S1 liên tục, quạt làm mát tích hợp duy trì luồng không khí ổn định trên cấu hình bên ngoài có gân vuông ngay cả khi hoạt động ở tốc độ giảm, đảm bảo thời gian trung bình giữa các lần hỏng hóc được kéo dài trong các chu kỳ vận hành công nghiệp đòi hỏi khắt khe.
Hướng dẫn lựa chọn và các tùy chọn thay thế
Việc lựa chọn kích thước động cơ phù hợp bao gồm việc đánh giá hồ sơ mô-men xoắn tải, tốc độ tăng tốc chu kỳ nhiệm vụ và tần số vận hành tối đa theo yêu cầu của thiết bị cơ khí được dẫn động. Khi ứng dụng của bạn yêu cầu kích thước nhỏ gọn với hiệu suất tản nhiệt cao, dòng khung nhôm này cung cấp sự phù hợp tối ưu cho các giao diện lắp đặt IEC tiêu chuẩn. Đối với việc cải tạo chuyên dụng hoặc bố trí kích thước tùy chỉnh, 北京众平科技股份有限公司 duy trì hỗ trợ kỹ thuật ứng dụng tại chỗ để hỗ trợ lựa chọn tham khảo chéo và khớp thay thế kho trực tiếp. Các kỹ sư có thể kiểm tra chéo các thông số vận hành hiện có như dòng điện định mức, đường kính trục và kích thước mặt bích với các kích thước khung thay thế để đảm bảo khả năng thay thế lẫn nhau về mặt cơ học một cách liền mạch mà không cần thiết kế lại cấu trúc khung máy hiện có.
Các câu hỏi thường gặp (FAQ)
1. Tính sẵn có của hàng tồn kho tại địa phương hiện tại và thời gian giao hàng cho các động cơ này là gì?
北京众平科技股份有限公司 duy trì kho hàng khu vực cho các kích thước khung tiêu chuẩn từ H63 đến H132, hỗ trợ giao hàng trong ngày đối với các yêu cầu bảo trì nhà máy khẩn cấp.
2. Phạm vi bảo hành và thủ tục trả hàng RMA nào áp dụng cho dòng sản phẩm này?
Tất cả các thiết bị đều bao gồm bảo hành lỗi sản xuất trong 12 tháng được hỗ trợ bởi việc kiểm tra điện trước khi xuất xưởng, với quy trình thay thế nhanh chóng tại địa phương được quản lý thông qua các kênh dịch vụ của 北京众平科技股份有限公司.
3. Điện áp và tần số hoạt động chính xác cho các động cơ này là gì?
Các động cơ hoạt động trên nguồn cung cấp ba pha tiêu chuẩn ở 380 V, 50 Hz, được thiết kế để xử lý tần số biến thiên từ 5 Hz lên đến 100 Hz khi kết hợp với biến tần SPWM thích hợp.
4. Có yêu cầu đặc biệt nào về khả năng tương thích điện từ hoặc che chắn cho hệ thống cáp nguồn không?
Các đường cấp nguồn chạy từ biến tần đến các cực động cơ nên sử dụng cáp đối xứng có bọc giáp hoặc có lớp che chắn để triệt tiêu nhiễu điện từ tần số cao.
5. Các tiêu chuẩn bảo vệ môi trường và nhiệt độ môi trường hoạt động tối đa nào được hỗ trợ?
Cụm lắp ráp đáp ứng các tiêu chuẩn bảo vệ xâm nhập IP54 hoặc IP55 và hoạt động đáng tin cậy trong nhiệt độ môi trường từ -15 °C đến 40 °C trong điều kiện bình thường.
6. Cấu hình lắp đặt nào có sẵn để cải tạo cơ khí trực tiếp?
Dòng sản phẩm hỗ trợ lắp chân đế B3, lắp mặt bích B5, lắp mặt bích B14 và các cấu hình kết hợp B35 hoặc B34 để phù hợp với các mẫu lỗ lắp cũ.
7. Các bước bảo trì định kỳ nào được khuyến nghị để đảm bảo tuổi thọ hoạt động lâu dài?
Việc kiểm tra thường xuyên nên kiểm tra độ chặt của hộp đấu dây, tính toàn vẹn của dây tiếp địa, độ sạch của cánh tản nhiệt và hiệu suất âm thanh của ổ trục trong các cửa sổ bảo trì phòng ngừa định kỳ.
8. Các động cơ này có thể được tích hợp trực tiếp với các ổ đĩa điều khiển véc-tơ tiêu chuẩn mà không cần điều chỉnh thông số tùy chỉnh không?
Các thiết bị hoạt động hiệu quả với các biến tần tiêu chuẩn, mặc dù việc thực hiện quy trình tự động dò tìm động cơ động hoặc tĩnh trên biến tần đảm bảo độ chính xác điều khiển véc-tơ từ thông tối ưu.
