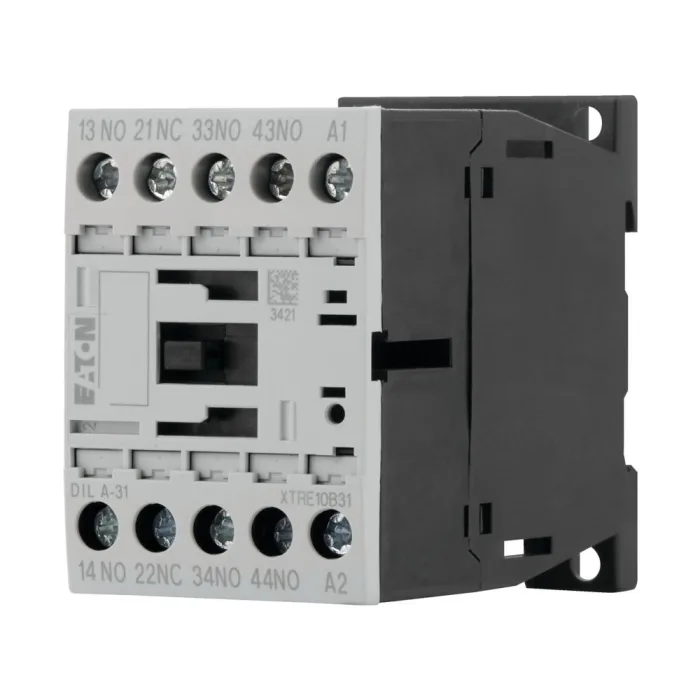

Eaton DILA-31 là một bộ tiếp xúc 4 cực mạnh mẽ và linh hoạt được thiết kế đặc biệt để đáp ứng các yêu cầu chuyển mạch phức tạp của các hệ thống điều khiển công nghiệp hiện đại. Là một phần của loạt Moeller nổi tiếng của Eaton, bộ tiếp xúc AC này được thiết kế để cung cấp hiệu suất đáng tin cậy trong một yếu tố hình dạng nhỏ gọn, mô-đun. Chức năng chính của nó là hoạt động như một giao diện chuyển đổi nhiệm vụ nặng, thường được điều khiển trực tiếp bởi bộ điều khiển logic có thể lập trình (PLC), để quản lý tải công suất cao hơn như động cơ, phần tử sưởi ấm và hệ thống chiếu sáng. Với dòng hoạt động tối đa 4A và cấu hình tiếp xúc linh hoạt, DILA-31 phục vụ như một thành phần nối và giao diện quan trọng, bridging khoảng cách giữa các mạch điều khiển công suất thấp và các hệ thống truyền động công suất cao với hiệu quả và độ tin cậy đặc biệt. Thiết kế của nó phản ánh kinh nghiệm hàng thế kỷ của Eaton trong khởi động, điều khiển và bảo vệ động cơ, cung cấp một giải pháp đã được chứng minh cho các ứng dụng đòi hỏi cả an toàn và độ bền hoạt động.
1. Tổng quan sản phẩm và nguyên tắc hoạt động
Eaton DILA-31 thuộc về một gia đình các relê tiếp xúc được phân biệt bằng thiết kế mô-đun, mở rộng và khả năng chuyển đổi bốn cực của chúng. Về cốt lõi của nó, nó hoạt động như một công tắc hoạt động bằng điện. Khi điện áp điều khiển (có sẵn trong các biến thể AC và DC như 230V AC hoặc 24V DC) được áp dụng cho cuộn dây của nó, nó tạo ra một từ trường kéo trong một thiết bị. Phong trào vật lý này mở hoặc đóng nhiều bộ tiếp xúc điện đồng thời. DILA-31 đặc biệt được lưu ý vì cấu hình tiếp xúc linh hoạt của nó, có thể được chỉ định như một sự kết hợp của các tiếp xúc bình thường mở (NO) và bình thường đóng (NC), với một sự sắp xếp chung là ba tiếp xúc bình thường mở và một tiếp xúc bình thường đóng (NC + NO x3). Sự linh hoạt này cho phép nó thực hiện các nhiệm vụ điều khiển phức tạp, chẳng hạn như chuyển đổi ba giai đoạn của động cơ trong khi đồng thời cung cấp tín hiệu phản hồi trạng thái thông qua cực thứ tư. Là một relê bộ tiếp xúc AC, nó được tối ưu hóa cho tải dòng chuyển tiếp thường được tìm thấy trong môi trường công nghiệp, đảm bảo hoạt động ổn định và tuổi thọ điện dài ngay cả trong điều kiện chuyển đổi thường xuyên.
2. Thông số kỹ thuật và đặc điểm hiệu suất
DILA-31 được xác định bởi một tập hợp các thông số kỹ thuật điện và cơ khí mạnh mẽ làm cho nó phù hợp với một loạt các môi trường công nghiệp. Điện, nó được đánh giá cho một dòng điện hoạt động liên tục tối đa là 4A mỗi cực. Nó có sẵn với các điện áp cuộn dây điều khiển khác nhau, bao gồm các tiêu chuẩn công nghiệp phổ biến như 230V AC (50/60 Hz) và 24V DC, cung cấp tính linh hoạt thiết kế cho các hệ thống điện áp điều khiển khác nhau. Về mặt cơ học, bộ tiếp xúc có thiết kế nhỏ gọn, tiết kiệm không gian với chiều rộng đồng nhất 45mm, chiều cao 68mm và trọng lượng khoảng 254 gram cho mô hình AC. Bộ tiếp xúc nhỏ gọn 4 cực này được thiết kế để lắp đặt dễ dàng trên đường ray DIN tiêu chuẩn, một tính năng phổ biến ở mọi nơi trong bảng điều khiển công nghiệp, đơn giản hóa lắp đặt và bảo trì. Các kết nối điện được thực hiện thông qua các đầu cuối vít đáng tin cậy, đảm bảo kết nối an toàn và toàn vẹn cao cho cả mạch điện và mạch điều khiển. Xây dựng được thiết kế để đáp ứng các tiêu chuẩn quốc tế, bao gồm tuân thủ RoHS, nhấn mạnh sự tuân thủ các quy định môi trường và an toàn toàn cầu.
3. Tính năng thiết kế và chi tiết xây dựng
Kiến trúc mô-đun và mở rộng
Một tính năng nổi bật của dòng DILA-31 là thiết kế mô-đun và có thể mở rộng. Đơn vị bốn cực cơ bản có thể được mở rộng với các khối tiếp xúc phụ trợ bổ sung được gắn trên, cho phép tổng số tiếp xúc được tăng lên tám. Tính mô-đun này cho phép các kỹ sư tùy chỉnh chức năng của bộ tiếp xúc theo nhu cầu chính xác của ứng dụng mà không yêu cầu một dấu chân lớn hơn hoặc một thiết bị hoàn toàn khác nhau. Tất cả các liên lạc trong lắp ráp được khóa lẫn nhau và đối lập, đảm bảo đồng bộ hóa cơ học chính xác và hoạt động an toàn.
Xây dựng mạnh mẽ cho tuổi thọ dài
DILA-31 được xây dựng cho độ bền trong các thiết lập công nghiệp đòi hỏi. Các vật liệu và xây dựng được chọn để đảm bảo một tuổi thọ cơ khí và điện dài, có khả năng chịu được hàng triệu chu kỳ hoạt động. Hệ thống tiếp xúc được thiết kế để quản lý cung điện hiệu quả, và cho các mô hình được trang bị chúng, các 灭弧室 Không bao giờ được loại bỏ trong khi hoạt động để ngăn ngừa ngắn mạch. Việc sử dụng vật liệu chất lượng cao cho các tiếp xúc, cuộn dây và nhà cách nhiệt đảm bảo hiệu suất nhất quán và chống mài mòn, ăn mòn và hỏng điện.
Tính năng an toàn và độ tin cậy tích hợp
An toàn là điều tối quan trọng trong thiết kế của relê bộ tiếp xúc AC này. Các liên lạc được hướng dẫn tích cực là một tính năng an toàn quan trọng, có nghĩa là các liên lạc NC và NO không bao giờ có thể được đóng đồng thời, điều này là cần thiết để đảm bảo trạng thái máy an toàn và khóa lẫn nhau đáng tin cậy. Hướng dẫn cưỡng bức cơ học này ngăn chặn các chế độ thất bại có thể dẫn đến các tình huống nguy hiểm, làm cho nó trở thành một thành phần quan trọng trong các mạch điều khiển liên quan đến an toàn.
4. Lĩnh vực ứng dụng chính và giải pháp công nghiệp
Sự linh hoạt của Eaton DILA-31 làm cho nó trở thành một nền tảng trong nhiều kịch bản tự động hóa và điều khiển công nghiệp.
Tự động hóa công nghiệp và điều khiển động cơ
Ứng dụng chính của nó là trong tự động hóa công nghiệp, nơi nó hoạt động như một relê giao diện. Nó thường được sử dụng để điều khiển các bộ tiếp xúc lớn hơn hoặc bộ khởi động động cơ trực tiếp từ đầu ra của PLC. Thiết lập này cho phép đầu ra PLC dòng điện thấp để chuyển đổi an toàn và đáng tin cậy các dòng điện cao hơn cần thiết bởi cuộn dây khởi động động cơ. Trong máy móc phức tạp, nhiều bộ tiếp xúc DILA-31 có thể được sử dụng để quản lý động cơ đa tốc độ, bộ khởi động sao delta hoặc kiểm soát động cơ phụ trợ cho quạt, máy bơm và máy nén.
Hệ thống quản lý và phân phối điện
Là một bộ tiếp xúc 4 cực, nó hoàn hảo phù hợp với các ứng dụng điện ba pha. Nó có thể được sử dụng để chuyển đổi cả ba giai đoạn và đường trung lập của động cơ hoặc tải nhiệt cùng một lúc. Điều này làm cho nó lý tưởng cho các ứng dụng trong hệ thống phân phối điện, chẳng hạn như các kế hoạch chuyển tự động, ngân hàng tụ điện để điều chỉnh yếu tố công suất và kiểm soát hệ thống sưởi ấm công nghiệp nơi cần cô lập hoàn toàn tải.
Tự động hóa và kiểm soát tòa nhà
Ngoài công nghiệp nặng, DILA-31 được sử dụng trong các hệ thống tự động hóa tòa nhà. Nó có thể kiểm soát các đơn vị HVAC ba pha, các mảng chiếu sáng lớn và các tải điện quan trọng khác trong các tòa nhà thương mại. Hiệu suất đáng tin cậy và tuân thủ các tiêu chuẩn an toàn của nó làm cho nó trở thành một thành phần đáng tin cậy để quản lý các dịch vụ xây dựng thiết yếu.
5. Lắp đặt, dây và cân nhắc bảo trì
Lắp đặt đúng cách là rất quan trọng để đảm bảo hoạt động đáng tin cậy và tuổi thọ dài của bộ tiếp xúc DILA-31. Trước khi lắp đặt, được khuyên nên xác minh rằng điện áp cuộn dây phù hợp với điện áp cung cấp điều khiển và kiểm tra thủ công rằng các bộ phận di chuyển hoạt động tự do mà không có bất kỳ ràng buộc nào. Trong khi lắp đặt, bộ tiếp xúc nên được lắp đặt an toàn trên đường ray DIN và phải cẩn thận để đảm bảo rằng không có vít, dây hoặc mảnh vỡ khác rơi vào đơn vị, vì điều này có thể gây ra ràng buộc cơ học hoặc mạch ngắn điện. Các đầu cuối vít nên được thắt chặt đến mô-men xoắn được chỉ định để đảm bảo tiếp xúc điện tốt và ngăn chặn nới lỏng do rung động.
Để bảo trì, kiểm tra định kỳ được khuyên. Điều này bao gồm kiểm tra các dấu hiệu quá nóng trên đầu cuối, đảm bảo bộ tiếp xúc không có bụi và ô nhiễm quá mức và xác minh rằng nó hoạt động chính xác. Một khía cạnh bảo trì quan trọng liên quan đến các liên lạc. Trong khi các tiếp xúc hợp kim bạc tự nhiên tạo thành một lớp oxyt tối có tính dẫn điện và không nên được gửi đi, bất kỳ vòm cung nghiêm trọng nào gây ra lỗ hoặc chuyển tiếp vật liệu đáng kể có thể yêu cầu thay thế hoặc gia hạn tiếp xúc của toàn bộ đơn vị. Điều quan trọng là nếu bộ tiếp xúc được cung cấp với một 灭弧室, thành phần này phải luôn ở vị trí trong khi hoạt động để dập tắt vòng cung an toàn và ngăn chặn lỗi giai đoạn-đến-giai đoạn.
6. Lợi thế so sánh và đề xuất giá trị
Hiệu quả không gian và tính linh hoạt thiết kế
Chiều rộng nhỏ gọn 45mm của DILA-31 đại diện cho mức độ tối ưu hóa không gian cao cho bộ tiếp xúc 4 cực. Điều này cho phép các nhà thiết kế bảng điều khiển xây dựng nhiều chức năng hơn vào một dấu chân nhỏ hơn, giảm kích thước tổng thể và chi phí của vỏ điều khiển. Khả năng mở rộng mô-đun của nó tiếp tục tăng cường giá trị này, cho phép các giải pháp tùy chỉnh mà không cần nhiều thiết bị riêng biệt.
Nâng cao an toàn và độ tin cậy hệ thống
Việc kết hợp các tiếp xúc được hướng dẫn tích cực nâng cao mức độ an toàn của các hệ thống điều khiển. Tính năng này là không thể thiếu cho các ứng dụng yêu cầu tuân thủ các tiêu chuẩn an toàn máy, vì nó giúp ngăn chặn sự xuất hiện của lỗi có thể dẫn đến khởi động máy bất ngờ hoặc điều kiện nguy hiểm. Cấu trúc mạnh mẽ và các nguyên tắc thiết kế đã được chứng minh được thừa kế từ loạt Eaton Moeller góp phần vào thời gian trung bình cao giữa các lỗi (MTBF), giảm thiểu thời gian ngừng hoạt động không có kế hoạch.
Hiệu quả chi phí hoạt động
Tuổi thọ điện và cơ khí dài của DILA-31 trực tiếp chuyển thành chi phí thay thế giảm và tổng chi phí sở hữu thấp hơn. Khả năng giao diện trực tiếp với PLC của nó đơn giản hóa kiến trúc hệ thống điều khiển, có khả năng làm giảm nhu cầu các mô-đun giao diện trung gian và hợp lý hóa đơn vật liệu cho cả nhà sản xuất thiết bị gốc (OEM) và người dùng cuối.
Câu hỏi thường gặp (FAQs)
Điều gì khác biệt một bộ tiếp xúc 4 cực như DILA-31 với một bộ tiếp xúc 3 cực tiêu chuẩn?
Một bộ tiếp xúc 3 cực tiêu chuẩn thường được sử dụng để chuyển đổi các đầu dẫn ba pha của một động cơ hoặc tải. Một bộ tiếp xúc 4 cực thêm một cực thứ tư, cung cấp một yếu tố chuyển đổi bổ sung quan trọng. Cực bổ sung này có thể được sử dụng để chuyển mạch dẫn trung lập để cách ly tải hoàn toàn, để chuyển mạch điều khiển để truyền tín hiệu hoặc khóa lẫn nhau hoặc cung cấp nguồn cung cấp điện áp cho phanh động cơ trong các ứng dụng nâng. Cấu hình NO / NC linh hoạt của DILA-31 trên cực của nó làm cho nó có thể thích ứng với tất cả các vai trò này.
DILA-31 có thể được sử dụng cho cả điện áp điều khiển AC và DC không?
Dòng DILA-31 cung cấp các mô hình với cuộn dây được thiết kế cho các loại và phạm vi điện áp cụ thể. Có các phiên bản có cuộn dây được đánh giá cho hoạt động AC (ví dụ: 230V AC 50 / 60Hz) và các phiên bản được thiết kế cho hoạt động DC (ví dụ: 24V DC). Điều quan trọng là chọn mô hình với điện áp cuộn dây phù hợp với nguồn cung cấp điều khiển có sẵn trong ứng dụng để đảm bảo hoạt động đúng cách và tránh thiệt hại.
Khả năng mở rộng của bộ tiếp xúc này hoạt động như thế nào trong thực tế?
Đơn vị DILA-31 cơ bản có thể được trang bị các mô-đun tiếp xúc phụ trợ bổ sung, có sẵn riêng biệt gắn vào đầu của đơn vị chính. Các mô-đun này, có thể cung cấp các tiếp xúc mở hoặc đóng bình thường, khóa cơ khí vào bộ tiếp xúc chính. Khi cuộn dây của bộ tiếp xúc chính được truyền năng lượng và thiết bị di chuyển, nó cũng kích hoạt các tiếp xúc trong các mô-đun phụ trợ này, tăng hiệu quả số lượng mạch có thể được chuyển đổi đồng thời từ một tín hiệu lệnh duy nhất.
Tầm quan trọng của 'tiếp xúc được hướng dẫn tích cực' là gì?
Liên hệ được hướng dẫn tích cực (hoặc liên kết cơ học) là một tính năng an toàn cơ bản. Chúng đảm bảo rằng các tiếp xúc mở và đóng bình thường được liên kết về mặt vật lý theo cách mà không thể đóng cùng một lúc. Hành động "phá vỡ trước khi thực hiện" này rất quan trọng cho các mạch khóa an toàn, vì nó ngăn chặn một tình huống mà, ví dụ, một lệnh về phía trước và ngược có thể được áp dụng đồng thời cho một động cơ, có thể gây ra ngắn mạch hoặc hư hại máy.
Những bước chính để khắc phục sự cố của một DILA-31 không hoạt động là gì?
Đầu tiên, xác minh rằng điện áp điều khiển chính xác có mặt trên các đầu cuối cuộn dây. Nếu điện áp có mặt nhưng bộ tiếp xúc không kéo vào, cuộn dây có thể bị lỗi. Nếu nó nói chuyện hoặc không niêm phong đúng cách, điện áp có thể quá thấp. Nếu cuộn dây được cung cấp năng lượng và thiết bị di chuyển nhưng tải không nhận được năng lượng, các tiếp xúc chính có thể bị mòn hoặc bị hư hại. Luôn đảm bảo rằng điện được ngắt kết nối trước khi thực hiện bất kỳ kiểm tra vật lý hoặc bảo trì nào trên bộ tiếp xúc hoặc các kết nối tải của nó.
