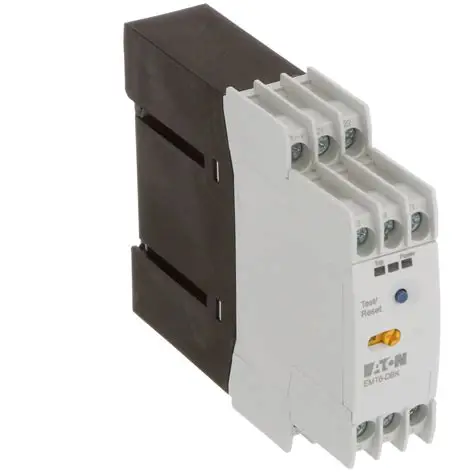

Eaton EMT6 là một relê quá tải nhiệt istor chuyên dụng được thiết kế để cung cấp bảo vệ quan trọng cho động cơ điện và máy móc bằng cách giám sát trực tiếp nhiệt độ của chúng. Không giống như các relê quá tải nhiệt truyền thống suy ra nhiệt độ từ dòng điện động cơ, relê nhiệt PTC này sử dụng các cảm biến nhiệt tố hệ số nhiệt độ tích cực (PTC) được nhúng trực tiếp vào cuộn dây động cơ để phát hiện quá nóng với độ chính xác cao. Cách tiếp cận này cung cấp một phương pháp cơ bản và đáng tin cậy để bảo vệ tài sản có giá trị chống lại thiệt hại gây ra bởi quá tải, rotor khóa, làm mát không đủ hoặc khởi động thường xuyên. EMT6 là một thành phần thiết yếu trong các hệ thống tự động hóa công nghiệp, cung cấp một chiến lược bảo vệ chủ động kéo dài tuổi thọ động cơ, giảm thời gian ngừng hoạt động và tăng cường an toàn hoạt động tổng thể.
1. Tổng quan sản phẩm và nguyên tắc hoạt động cốt lõi
Eaton EMT6 thuộc một lớp các thiết bị bảo vệ được gọi là relé quá tải nhiệt điện tử. Chức năng chính của nó là liên tục theo dõi kháng của cảm biến nhiệt istor PTC được đặt trong tiếp xúc trực tiếp với các bộ phận của một hệ thống yêu cầu giám sát nhiệt độ, thường là cuộn dây của động cơ điện. Kháng điện của nhiệt điện PTC vẫn thấp ở nhiệt độ hoạt động bình thường nhưng tăng đột ngột và không tuyến tính khi nhiệt độ phản ứng cụ thể được xác định trước (ví dụ: 130 ° C) được vượt qua.
Rô le nhiệt PTC được dây theo loạt với các cảm biến này. Trong điều kiện bình thường, kháng thấp của các cảm biến cho phép một dòng giám sát chảy qua mạch bên trong của EMT6 mà không kích hoạt nó. Tuy nhiên, nếu điều kiện nhiệt độ quá mức xảy ra trong cuộn dây động cơ, kháng của cảm biến PTC tương ứng tăng mạnh mẽ. EMT6 phát hiện sự thay đổi đáng kể về kháng cự này và ngay lập tức kích hoạt bộ tiếp xúc đầu ra của nó, ngắt kết nối động cơ từ nguồn cung cấp điện và ngăn chặn thiệt hại tốn kém do hỏng cách nhiệt hoặc cháy hết. Một khi tình trạng lỗi được xóa sạch và cảm biến PTC đã làm mát và trở lại trạng thái kháng thấp của họ, relé có thể được thiết lập lại bằng tay hoặc tự động, tùy thuộc vào mô hình cụ thể, chuẩn bị hệ thống để khởi động lại an toàn.
2. Thông số kỹ thuật và thuộc tính vật lý
Eaton EMT6 được thiết kế cho hiệu suất mạnh mẽ trong môi trường công nghiệp. Nó hoạt động với điện áp cung cấp điều khiển có thể dao động từ 24 đến 240 volt AC / DC cho các mô hình tiêu chuẩn, với các biến thể cụ thể như EMT6 (230V) được thiết kế cho nguồn cung cấp AC 230V. Thiết bị có một liên lạc chuyển đổi đơn cực (SP) với cấu hình một liên lạc mở bình thường (NO) và một liên lạc đóng bình thường (NC), mỗi liên lạc được đánh giá là 3 ampere. Liên lạc phụ trợ này thường được sử dụng để gián đoạn mạch điều khiển của bộ tiếp xúc động cơ chính.
Với một yếu tố hình dạng nhỏ gọn, relê đo chiều dài 102mm, chiều rộng 78mm và chiều sâu 22,5mm, làm cho nó phù hợp với các bảng điều khiển hạn chế không gian. Nó được thiết kế để lắp đặt đường sắt DIN dễ dàng, hợp lý hóa quá trình lắp đặt. EMT6 được đánh giá cho một phạm vi nhiệt độ hoạt động rộng từ -25 ° C đến + 45 ° C, đảm bảo hoạt động đáng tin cậy trong điều kiện nhà máy khắc nghiệt. Tiêu thụ năng lượng của nó là 2W thấp trên các mạch AC và 3,5 VA, góp phần vào thiết kế hệ thống tiết kiệm năng lượng. Mô-đun cũng được đánh giá IP20 để bảo vệ chống lại các vật thể rắn và mang theo các chứng nhận quốc tế quan trọng bao gồm UL, CSA và CCC, nhấn mạnh sự phù hợp của nó cho thị trường toàn cầu.
3. Tính năng thiết kế chính và khả năng chức năng
Giám sát cảm biến hai kênh để bảo vệ toàn diện
Một tính năng nổi bật của nhiều mô hình EMT6 là khả năng giám sát mạch cảm biến kép. Điều này cho phép một relê duy nhất giám sát độc lập hai vùng nhiệt độ riêng biệt. Ví dụ, một mạch cảm biến có thể được dành riêng cho các cuộn dây động cơ chính, trong khi mạch cảm biến thứ hai có thể theo dõi vòng bi của động cơ, nhiệt độ dầu hộp số hoặc hệ thống làm mát. Chức năng kép này cho phép một kế hoạch bảo vệ toàn diện hơn và thậm chí có thể được sử dụng để triển khai một hệ thống cảnh báo sớm trước khi cần phải đóng cửa quan trọng, tất cả trong khi tiết kiệm chi phí và tiết kiệm không gian hơn so với việc cài đặt hai relê riêng biệt.
Các tùy chọn thiết lập lại và chẩn đoán linh hoạt
Dòng EMT6 cung cấp các mô hình với các phương pháp thiết lập lại khác nhau để phù hợp với nhu cầu ứng dụng khác nhau. Các tùy chọn bao gồm đặt lại tự động, khôi phục hoạt động một khi nhiệt độ bình thường hóa, và các phiên bản đặt lại thủ công đòi hỏi sự can thiệp vật lý, đó là một tính năng an toàn ưa thích cho các ứng dụng quan trọng để ngăn chặn khởi động lại bất ngờ. Hơn nữa, các biến thể tiên tiến trong loạt được trang bị khả năng đặt lại thủ công / từ xa cùng với chức năng bộ nhớ lỗi. Bộ nhớ này, thường được chỉ ra bởi một đèn LED, giúp nhân viên bảo trì nhanh chóng xác định và chẩn đoán nguyên nhân của một chuyến đi, giảm đáng kể thời gian khắc phục vấn đề.
Xây dựng mạnh mẽ và an toàn tăng cường
Được xây dựng để chịu được tiếng ồn điện và rung cơ học của các thiết lập công nghiệp, EMT6 tự hào về một cấu trúc mạnh mẽ. Điện áp chống xung định mức của nó là 6kV cung cấp khả năng miễn dịch mạnh mẽ chống lại sóng điện và điện áp tạm thời, tăng cường độ tin cậy dài hạn của nó. Mức độ bảo vệ IP20 đảm bảo an toàn cơ bản chống lại tiếp xúc vô tình với các bộ phận sống.
4. Lĩnh vực ứng dụng chính và trường hợp sử dụng công nghiệp
Rô le quá tải nhiệt điện tử Eaton EMT6 là điều không thể thiếu trong một loạt các ngành công nghiệp nơi độ tin cậy động cơ là tối ưu. Nó được sử dụng rộng rãi trong máy móc công nghiệp như hệ thống băng tải, máy bơm, quạt và máy nén để bảo vệ động cơ lái xe khỏi quá nóng do tải quá mức hoặc thông gió bị chặn.
Khả năng giám sát nhiều điểm của nó làm cho nó lý tưởng cho các hệ thống phức tạp. Ví dụ, trong một máy ép đùn hoặc máy ép phun lớn, nó có thể đồng thời theo dõi nhiệt độ cuộn dây của động cơ ổ đĩa chính và nhiệt độ của hộp số hoặc chất lỏng làm mát. Nó cũng tìm thấy ứng dụng quan trọng trong hệ thống HVAC, bảo vệ động cơ quạt và máy nén, và trong thiết bị xử lý nặng như máy nghiền và nhà máy trong ngành công nghiệp khai thác mỏ và xi măng, nơi động cơ phải chịu tải cực đoan và biến đổi.
Quan điểm mở rộng: Lợi thế chiến lược của giám sát nhiệt độ trực tiếp
1. Phân biệt bảo vệ dựa trên PTC từ các relê quá tải truyền thống
Sự khác biệt cơ bản giữa một relé nhiệt PTC như EMT6 và một relé quá tải nhiệt truyền thống nằm trong phương pháp phát hiện. Rô-lé hai kim loại truyền thống hoạt động theo nguyên tắc thời gian ngược dựa trên dòng điện thu hút bởi động cơ. Chúng mô phỏng việc sưởi ấm dựa trên dòng chảy hiện tại và yêu cầu hiệu chuẩn cẩn thận với ampere tải đầy đủ của động cơ.
Ngược lại, EMT6 cung cấp giám sát nhiệt độ trực tiếp. Nó không dựa vào đo lường hiện tại nhưng phản ứng với nhiệt độ thực tế của các cuộn dây động cơ. Điều này cung cấp một số lợi thế chính:
Miễn dịch với điều kiện môi trường: Việc hiệu chuẩn của một relé truyền thống có thể bị ảnh hưởng bởi nhiệt độ môi trường cao trong phòng điều khiển. EMT6 không bị ảnh hưởng bởi nhiệt độ xung quanh, vì nó chỉ phản ứng với nhiệt độ ở vị trí cảm biến bên trong động cơ.
Bảo vệ chống lại quá nóng không quá tải: EMT6 có thể bảo vệ chống lại các nguyên nhân quá nóng không nhất thiết liên quan đến dòng điện cao, chẳng hạn như quạt làm mát thất bại, bộ lọc không khí tắc nghẽn, nhiệt độ xung quanh động cơ cao hoặc vòng bi bị hư hại dẫn đến nhiệt gây ra bởi ma sát.
Phản ứng nhanh hơn với điều kiện rotor khóa: Trong kịch bản rotor khóa, một động cơ thu hút một dòng điện rất cao nhưng có thể mất một thời gian đáng kể để chạy một bộ relé quá tải truyền thống cho dòng điện hoạt động bình thường. Cảm biến PTC được nhúng trong cuộn dây sẽ phát hiện nhiệt độ tăng nhanh chóng nhanh hơn nhiều, cung cấp bảo vệ vượt trội.
2.Thực tiễn tích hợp và thực hiện hệ thống tốt nhất
Việc thực hiện thành công EMT6 đòi hỏi một cách tiếp cận cấp hệ thống. Cảm biến nhiệt điện tử PTC không phải là các thành phần độc lập; chúng phải được chỉ định và lắp đặt bởi nhà sản xuất động cơ trực tiếp trong cuộn dây động cơ trong quá trình xây dựng của nó. Rô le EMT6 sau đó được lắp đặt trong trung tâm điều khiển động cơ (MCC) và kết nối với các cảm biến này thông qua dây điều khiển được che chắn.
Một cân nhắc quan trọng là cấu hình thích hợp của mạch cảm biến. Tổng kháng của vòng cảm biến, bao gồm tất cả các PTC được kết nối và dây, phải nằm trong phạm vi hoạt động của relê EMT6. Đối với các ứng dụng liên quan đến cáp chạy dài giữa động cơ và bảng điều khiển, sức đề kháng của bản thân cáp phải được tính đến để đảm bảo sự gặp phải đáng tin cậy. Hơn nữa, sự lựa chọn giữa các mô hình đặt lại tự động và thủ công có tác động an toàn quan trọng và nên phù hợp với đánh giá rủi ro và thủ tục hoạt động của máy.
Câu hỏi thường gặp (FAQs)
Một relé dựa trên nhiệt điện tử PTC khác với một relé quá tải nhiệt thông thường như thế nào?
Một relê quá tải nhiệt thông thường bảo vệ động cơ bằng cách mô phỏng đặc tính sưởi ấm của nó dựa trên dòng chảy hiện tại. Đó là một phương pháp gián tiếp. Một relê nhiệt PTC như EMT6 cung cấp bảo vệ trực tiếp bằng cách phản ứng với nhiệt độ thực tế của cuộn dây động cơ, đo bằng cảm biến PTC nhúng. Điều này làm cho nó phản ứng tốt hơn với điều kiện quá nóng thực sự, bất kể chúng là do quá tải điện hoặc các vấn đề cơ học như làm mát kém hay không.
Loại cảm biến nào được sử dụng với relé EMT6 và chúng được tích hợp như thế nào?
EMT6 được thiết kế để làm việc đặc biệt với cảm biến nhiệt istor PTC (Hệ số nhiệt độ tích cực). Đây là các cảm biến nhiệt độ chuyên dụng có sức đề kháng tăng đáng kể ở một nhiệt độ quan trọng cụ thể. Các cảm biến này được lắp đặt vĩnh viễn bởi nhà sản xuất động cơ bên trong cuộn dây của động cơ trong quá trình sản xuất. Rô le EMT6 sau đó được kết nối với các cảm biến này thông qua các khối đầu cuối trong bảng điều khiển.
Mục đích của tính năng mạch cảm biến kép trong một số mô hình EMT6 là gì?
Các mạch cảm biến kép cho phép một relé EMT6 duy nhất để theo dõi hai vùng nhiệt độ độc lập cùng một lúc. Điều này đặc biệt có giá trị để bảo vệ máy móc phức tạp. Ví dụ, một mạch có thể được kết nối với các cảm biến trong cuộn dây động cơ chính, trong khi mạch thứ hai có thể giám sát các cảm biến trong vòng bi của động cơ hoặc trong hộp số riêng biệt. Điều này cung cấp bảo vệ toàn diện và cũng có thể được cấu hình để báo động trước khi tắt quan trọng được kích hoạt.
EMT6 có thể được sử dụng cho các ứng dụng ngoài bảo vệ động cơ tiêu chuẩn không?
Có, ứng dụng của EMT6 mở rộng vượt ra ngoài bảo vệ động cơ ba pha tiêu chuẩn. Chức năng cốt lõi của nó là giám sát nhiệt độ của bất kỳ thiết bị nào mà cảm biến PTC có thể được lắp đặt. Điều này bao gồm bảo vệ máy phát điện, giám sát cuộn dây biến áp và quan sát nhiệt độ của chất lỏng như chất lỏng làm mát hoặc dầu bôi trơn trong các quy trình công nghiệp.
Eaton EMT6 có chứng nhận gì và tại sao điều này quan trọng?
Eaton EMT6 mang theo các chứng nhận quốc tế lớn, bao gồm UL, CSA và CCC. Các chứng nhận này rất quan trọng vì chúng chỉ ra rằng thiết bị đã được kiểm tra và xác minh độc lập để đáp ứng các tiêu chuẩn an toàn và hiệu suất nghiêm ngặt ở Bắc Mỹ (UL / CSA) và Trung Quốc (CCC). Điều này đảm bảo tuân thủ quy định và tạo điều kiện cho việc sử dụng nó trên thị trường toàn cầu và máy móc xuất khẩu.
