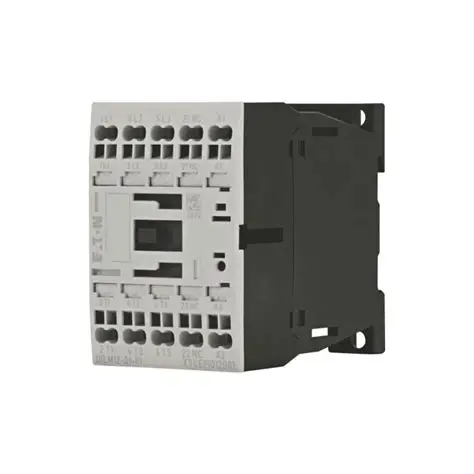

Eaton DILM12-01 Hiệu quả năng lượng DIN Rail AC Contactor 230V 50Hz

1 Giới thiệu sản phẩm và tổng quan

Eaton DILM12-01 (230V50Hz, 240V60Hz) là một ví dụ chính của công nghệ điều khiển điện tiên tiến, được thiết kế đặc biệt như một bộ tiếp xúc đường sắt DIN nhỏ gọn nhưng mạnh mẽ cho các ứng dụng công nghiệp và thương mại. Là một phần của loạt xStart C nổi tiếng của Eaton, bộ tiếp xúc năng lượng AC này cung cấp hiệu suất đáng tin cậy trong việc chuyển mạch và điều khiển mạch điện với xếp hạng dòng 12A và cấu hình 3 cực. Thiết kế của bộ tiếp xúc phản ánh cam kết của Eaton để tạo ra các thành phần mô-đun, tiết kiệm không gian đơn giản hóa lắp đặt trong khi duy trì các đặc điểm hoạt động mạnh mẽ. Với kích thước tối ưu hóa cho lắp đặt mật độ cao, dòng DILM12 giải quyết nhu cầu ngày càng tăng về thiết kế bảng điều khiển nhỏ gọn mà không ảnh hưởng đến hiệu suất hoặc tiêu chuẩn an toàn.

Mô hình cụ thể này hoạt động với điện áp cuộn dây 230V AC ở 50Hz hoặc 240V AC ở 60Hz, làm cho nó tương thích với điện áp điều khiển công nghiệp tiêu chuẩn trên các khu vực khác nhau. Sự kết hợp của cả hai tùy chọn lắp đặt đường sắt DIN và bảng điều khiển cung cấp sự linh hoạt cho các kịch bản lắp đặt khác nhau, từ tủ điều khiển đến máy móc công nghiệp. Là một bộ tiếp xúc điện AC, nó xuất sắc trong các ứng dụng đòi hỏi các hoạt động chuyển đổi thường xuyên, cung cấp độ bền điện đặc biệt và tuổi thọ cơ học có nghĩa là giảm yêu cầu bảo trì và tổng chi phí sở hữu. Thiết kế của sản phẩm dựa trên kinh nghiệm rộng rãi của Eaton trong điều khiển động cơ và phân phối điện, kết hợp các tính năng tăng cường độ tin cậy hệ thống trong khi đơn giản hóa các thủ tục lắp đặt và bảo trì.

2 Thông số kỹ thuật và thông số hoạt động

Eaton DILM12-01 (230V50Hz, 240V60Hz) tự hào về thông số kỹ thuật ấn tượng làm cho nó phù hợp với một loạt các ứng dụng điều khiển công nghiệp. Với dòng hoạt động định mức 12A ở 400V AC, bộ tiếp xúc này có thể xử lý tải điện đáng kể trong khi duy trì hiệu suất nhất quán. Thiết bị có ba liên lạc chính thường mở (NO) cộng với một liên lạc phụ thường đóng (NC), cung cấp cả chức năng chuyển mạch điện và mạch điều khiển trong một đơn vị duy nhất. Cấu hình này cho phép kiểm soát trực tiếp tải ba pha trong khi cung cấp tín hiệu phản hồi cho mục đích giám sát hệ thống hoặc khóa lẫn nhau.

Đặc điểm điện bao gồm điện áp điều khiển 230V AC ở 50Hz hoặc 240V AC ở 60Hz, với điện áp cách nhiệt 690V đảm bảo hoạt động an toàn trong các môi trường điện khác nhau. Cấu trúc mạnh mẽ của bộ tiếp xúc cho phép nó chịu được dòng chảy xâm nhập đáng kể, làm cho nó đặc biệt phù hợp cho các ứng dụng khởi động động cơ. Thông số kỹ thuật cơ học tiết lộ một yếu tố hình dạng nhỏ gọn đo chiều rộng khoảng 45mm, chiều cao 68mm và chiều sâu 125,2mm, tối ưu hóa cho lắp đặt tiết kiệm không gian trên đường ray DIN tiêu chuẩn. Với trọng lượng khoảng 254 gram, bộ tiếp xúc duy trì một hồ sơ nhẹ mà không hy sinh độ bền hoặc khả năng hiệu suất.

Ranh giới hoạt động của DILM12-01 trải dài một phạm vi nhiệt độ từ -25 ° C đến + 60 ° C, đảm bảo hiệu suất đáng tin cậy trong điều kiện môi trường đầy thách thức. Kháng dung nhiệt độ rộng này, kết hợp với tuân thủ các tiêu chuẩn quốc tế, làm cho bộ tiếp xúc điện AC này có thể thích ứng với môi trường lắp đặt đa dạng từ tầng nhà máy đến phòng điện. Thiết kế kỹ thuật của sản phẩm nhấn mạnh không chỉ hiệu suất hoạt động mà còn an toàn, với các đầu cuối được đánh dấu rõ ràng và khoảng cách leo thang thích hợp góp phần vào hoạt động an toàn trong suốt cuộc sống của nó.

3 Tính năng thiết kế và chi tiết xây dựng

3.1 Xây dựng sáng tạo và lựa chọn vật liệu

Eaton DILM12-01 (230V50Hz, 240V60Hz) kết hợp một thiết kế mô-đun tinh vi tạo thành một phần của dòng xStart C, cho phép tích hợp liền mạch với các thành phần khác trong hệ sinh thái Eaton. Cách tiếp cận mô-đun này đơn giản hóa thiết kế và bảo trì hệ thống trong khi đảm bảo sự tương thích trên toàn bộ phạm vi sản phẩm. Xây dựng của bộ tiếp xúc sử dụng vật liệu chất lượng cao được chọn đặc biệt cho độ bền điện và độ bền cơ học, bao gồm các vỏ nhiệt nhựa mạnh mẽ cung cấp bảo vệ chống lại các yếu tố môi trường trong khi đảm bảo độ tin cậy lâu dài. Các kết nối đầu cuối vít cung cấp các tùy chọn dây an toàn duy trì tính toàn vẹn ngay cả trong điều kiện rung phổ biến trong môi trường công nghiệp.

Bên trong, bộ tiếp xúc có hệ thống điện từ tối ưu hóa đảm bảo hoạt động hiệu quả với tiêu thụ năng lượng thấp và tạo ra tiếng ồn tối thiểu. Thiết kế kết hợp các bộ phận di chuyển được thiết kế chính xác làm giảm mài mòn cơ khí, góp phần vào tuổi thọ hoạt động kéo dài của thiết bị. Công nghệ tiếp xúc đôi phá cải thiện hiệu suất chuyển đổi và ức chế cung, trong khi vật liệu tiếp xúc dựa trên bạc cung cấp khả năng dẫn điện và chống hàn tuyệt vời. Các tính năng xây dựng này tập thể đảm bảo rằng bộ tiếp xúc đường sắt DIN này cung cấp hiệu suất nhất quán trong suốt cuộc sống cơ học của hàng triệu hoạt động, làm cho nó trở thành một thành phần đáng tin cậy trong các ứng dụng điều khiển quan trọng.

3.2 Các thành phần an toàn và kiểm soát

Tính năng an toàn tích hợp: DILM12-01 kết hợp các buồng dập cung tiên tiến tắt dậy cung điện hiệu quả trong khi gián đoạn mạch, tăng cường an toàn và bảo vệ các tiếp xúc khỏi xói mòn quá mức. Thiết kế này cải thiện đáng kể độ bền điện của bộ tiếp xúc, đặc biệt là khi chuyển đổi tải cảm ứng như động cơ hoặc biến áp.

Liên hệ điều khiển phụ trợ: Việc bao gồm một liên hệ phụ trợ thường đóng lại cung cấp sự linh hoạt có giá trị cho các ứng dụng mạch điều khiển. Liên lạc phụ trợ này có thể được sử dụng cho khóa điện, chỉ thị trạng thái hoặc phản hồi mạch điều khiển, mở rộng chức năng của bộ tiếp xúc vượt ra ngoài chuyển đổi điện đơn giản.

Chức chế tạm thời: Mặc dù chủ yếu được thiết kế cho hoạt động AC, bộ tiếp xúc bao gồm các tính năng ức chế tiếng ồn điện tích hợp giảm thiểu sự can thiệp điện từ, đảm bảo khả năng tương thích với thiết bị điện tử nhạy cảm trong cùng một môi trường điện.

Chỉ thị trạng thái trực quan: Thiết kế bộ tiếp xúc kết hợp các chỉ báo vị trí cơ học cho phép xác nhận trực quan nhanh chóng về trạng thái của bộ tiếp xúc, tạo điều kiện cho các thủ tục khắc phục vấn đề và bảo trì mà không cần thiết bị giám sát bổ sung.

4 Lợi thế hiệu suất và lợi ích hoạt động

Eaton DILM12-01 (230V50Hz, 240V60Hz) cung cấp lợi thế hiệu suất đáng kể chuyển thành lợi ích hữu hình cho người dùng. Độ bền điện cao của bộ tiếp xúc cho phép nó chịu được các hoạt động chuyển đổi thường xuyên mà không suy thoái hiệu suất, làm cho nó lý tưởng cho các ứng dụng có chu kỳ bắt đầu-dừng thường xuyên. Sự bền này trực tiếp góp phần vào việc giảm yêu cầu bảo trì và giảm tổng chi phí sở hữu trong suốt tuổi thọ của sản phẩm. Tiêu thụ năng lượng thấp của hệ điều hành điện từ giảm thiểu việc sử dụng năng lượng trong mạch điều khiển, dẫn đến hiệu quả hệ thống tổng thể được cải thiện và giảm chi phí hoạt động, đặc biệt là trong lắp đặt với nhiều bộ tiếp xúc.

Lợi ích hoạt động bao gồm độ tin cậy chuyển đổi đặc biệt ngay cả trong điều kiện đòi hỏi, nhờ hệ thống tiếp xúc tối ưu hóa đảm bảo hiệu suất nhất quán trong suốt tuổi thọ hoạt động của sản phẩm. Thời gian phản ứng nhanh chóng của bộ tiếp xúc tạo điều kiện kiểm soát chính xác của thiết bị được kết nối, trong khi hoạt động yên tĩnh làm giảm tiếng ồn xung quanh trong môi trường làm việc. Thiết kế chống rung duy trì hoạt động ổn định ngay cả trong các ứng dụng có rung cơ học đáng kể, ngăn chặn việc ngắt kết nối không mong muốn hoặc các vấn đề hoạt động. Những đặc điểm hiệu suất này làm cho bộ tiếp xúc năng lượng AC này đặc biệt có giá trị trong các ứng dụng nơi độ tin cậy và hoạt động nhất quán là rất quan trọng để liên tục xử lý.

Sự phục hồi môi trường của DILM12-01 tiếp tục tăng cường lợi thế hoạt động của nó, với khả năng chống lại biến đổi nhiệt độ và độ ẩm đảm bảo hiệu suất ổn định trên các môi trường lắp đặt đa dạng. Chứng nhận quốc tế của bộ tiếp xúc và tuân thủ các tiêu chuẩn liên quan cung cấp đảm bảo về đặc điểm an toàn và hiệu suất của nó, trong khi thiết kế điện áp cuộn dây phổ quát phù hợp với cả hoạt động 230V / 50Hz và 240V / 60Hz đơn giản hóa quản lý hàng tồn kho cho các tổ chức hoạt động trên các hệ thống điện khác nhau.

5 Lĩnh vực ứng dụng và giải pháp công nghiệp

Eaton DILM12-01 (230V50Hz, 240V60Hz) tìm thấy ứng dụng trên các lĩnh vực đa dạng do đặc điểm hiệu suất linh hoạt và xây dựng mạnh mẽ của nó. Trong các hệ thống tự động hóa công nghiệp, bộ tiếp xúc đường sắt DIN này đóng vai trò là một thành phần cơ bản trong các trung tâm điều khiển động cơ, hệ thống băng tải và điều khiển máy công cụ, nơi khả năng chuyển đổi đáng tin cậy của nó đảm bảo hoạt động không gián đoạn của thiết bị sản xuất. Kích thước nhỏ gọn của bộ tiếp xúc làm cho nó đặc biệt phù hợp cho lắp đặt bảng điều khiển mật độ cao, tối đa hóa việc sử dụng không gian trong khi duy trì khả năng truy cập để bảo trì. Việc bao gồm cả các tiếp xúc chính và phụ trợ cho phép các kế hoạch điều khiển phức tạp mà không yêu cầu các thành phần bổ sung, đơn giản hóa thiết kế hệ thống và giảm chi phí lắp đặt.

Đối với các ứng dụng tự động hóa thương mại và tòa nhà, DILM12-01 cung cấp điều khiển đáng tin cậy của thiết bị HVAC, hệ thống bơm và điều khiển chiếu sáng. Sự tương thích của bộ tiếp xúc với điện áp điều khiển tiêu chuẩn và hoạt động tiết kiệm năng lượng làm cho nó phù hợp với các ứng dụng này, nơi độ tin cậy hoạt động và tiết kiệm năng lượng là tối ưu. Trong thiết bị xử lý vật liệu như cần cẩu, thang máy và phương tiện hướng dẫn tự động, khả năng chống rung của bộ tiếp xúc và hiệu suất nhất quán trong điều kiện đi xe đạp thường xuyên đảm bảo hoạt động đáng tin cậy trong các ứng dụng đòi hỏi này. Các tính năng an toàn, bao gồm cách điện an toàn và ức chế cung hiệu quả, làm cho bộ tiếp xúc năng lượng AC này phù hợp với các ứng dụng mà an toàn hoạt động là mối quan tâm chính.

Bộ tiếp xúc cũng xuất sắc trong các hệ thống năng lượng tái tạo, đặc biệt là trong các lắp đặt năng lượng mặt trời nơi nó kiểm soát phân phối năng lượng và các phân khúc hệ thống. Khả năng xử lý các yêu cầu cụ thể của các ứng dụng này, kết hợp với chứng nhận quốc tế của nó, làm cho nó trở thành một lựa chọn ưa thích cho các nhà tích hợp hệ thống. Ngoài ra, thiết kế mô-đun của sản phẩm tạo điều kiện tích hợp trực tiếp với các thành phần Eaton khác, tạo ra các giải pháp kiểm soát gắn kết đơn giản hóa các thủ tục bảo trì và khắc phục vấn đề trong các ngành công nghiệp khác nhau.

6 Hướng dẫn tích hợp và cài đặt hệ thống

6.1 Quy trình lắp đặt và kết nối

Eaton DILM12-01 (230V50Hz, 240V60Hz) được thiết kế để tích hợp trực tiếp vào các hệ thống điện, với nhiều tùy chọn lắp đặt bao gồm cả đường ray DIN và cấu hình lắp đặt bảng điều khiển. Đối với lắp đặt đường sắt DIN, bộ tiếp xúc có thiết kế snap-on cho phép lắp đặt nhanh chóng mà không cần công cụ bổ sung, giảm đáng kể thời gian lắp đặt trong lắp ráp bảng điều khiển. Kích thước tiêu chuẩn hóa đảm bảo khoảng cách thích hợp cho sự tiêu tan nhiệt và giải phóng điện, trong khi các đầu cuối được đánh dấu rõ ràng tạo điều kiện cho các kết nối dây điện chính xác. Thiết kế đầu cuối vít cung cấp các kết nối an toàn cho cả mạch điện và mạch điều khiển, phù hợp với một loạt các kích thước dây phù hợp với xếp hạng hiện tại của bộ tiếp xúc.

Khi lắp đặt bộ tiếp xúc, sự chú ý thích hợp đến khoảng cách điện và khoảng cách leo thang là điều cần thiết để duy trì các tiêu chuẩn an toàn và hiệu suất. Các thông số kỹ thuật mô-men xoắn được đề nghị cho các kết nối đầu cuối nên được tuân thủ để đảm bảo độ dẫn tối ưu mà không làm hỏng các thành phần bộ tiếp xúc. Đối với dây mạch điều khiển, liên lạc phụ trợ tích hợp cung cấp sự linh hoạt cho các chức năng giám sát hệ thống và khóa lẫn nhau. Thiết kế của bộ tiếp xúc bao gồm bao phủ minh bạch để bảo vệ đầu cuối trong khi duy trì khả năng hiển thị của các điểm kết nối, tạo điều kiện cho các hoạt động kiểm tra và bảo trì. Các tính năng lắp đặt này tập thể đơn giản hóa quá trình tích hợp trong khi đảm bảo hoạt động lâu dài đáng tin cậy của bộ tiếp xúc đường sắt DIN này trong các môi trường điện khác nhau.

6.2 Bảo trì và giám sát hoạt động

Thực hành bảo trì phòng ngừa: Thực hiện kiểm tra bảo trì thường xuyên tăng tuổi thọ và độ tin cậy của bộ tiếp xúc DILM12-01. Các hoạt động bảo trì chính bao gồm kiểm tra định kỳ về sự xói mòn tiếp xúc, xác minh hoạt động cơ khí và xác nhận hiệu suất cuộn dây thích hợp. Thiết kế mô-đun của bộ tiếp xúc tạo điều kiện cho các kiểm tra này mà không yêu cầu loại bỏ hoàn toàn khỏi lắp đặt.

Các cân nhắc về môi trường: Mức độ bảo vệ IP20 của bộ tiếp xúc đảm bảo khả năng chống bụi và tiếp xúc ngón tay cơ bản, nhưng bảo vệ vỏ bổ sung có thể cần thiết trong môi trường có bụi, độ ẩm hoặc tiếp xúc hóa học quá mức. Làm sạch thường xuyên bên ngoài bộ tiếp xúc giúp duy trì sự tiêu tan nhiệt thích hợp và ngăn chặn sự tích tụ các chất ô nhiễm có thể ảnh hưởng đến hiệu suất.

Giám sát hoạt động: Các liên lạc phụ trợ tích hợp có thể được sử dụng để giám sát từ xa tình trạng của bộ tiếp xúc, cho phép theo dõi tự động các chu kỳ hoạt động và tạo điều kiện cho các chiến lược bảo trì dự đoán. Khả năng này cho phép lập kế hoạch bảo trì dựa trên việc sử dụng thực tế thay vì lịch trình cố định, tối ưu hóa nguồn lực bảo trì và ngăn chặn sự thất bại bất ngờ.

Hướng dẫn khắc phục sự cố: Các chỉ số phổ biến như tiếng ồn âm thanh bất thường trong khi hoạt động hoặc các dấu hiệu quá nóng có thể tín hiệu sự cần thiết bảo trì hoặc thay thế. Thiết kế của bộ tiếp xúc bao gồm các chỉ số trạng thái thị giác hỗ trợ chẩn đoán nhanh các vấn đề hoạt động, giảm thiểu thời gian ngừng hoạt động trong các thủ tục khắc phục vấn đề.

7 Câu hỏi thường gặp (FAQs)

Q1: Sự khác biệt chính giữa mô hình DILM12-01 và các bộ tiếp xúc khác trong cùng một loạt là gì?

DILM12-01 (230V50Hz, 240V60Hz) được cấu hình đặc biệt với điện áp cuộn dây tối ưu hóa cho hoạt động 230V AC ở 50Hz hoặc 240V AC ở 60Hz, làm cho nó phù hợp với điện áp điều khiển công nghiệp tiêu chuẩn ở nhiều khu vực. Mô hình này có ba tiếp xúc chính thường mở cộng với một tiếp xúc phụ thường đóng, cung cấp cả chức năng chuyển mạch điện và mạch điều khiển. Các mô hình khác trong loạt có thể cung cấp điện áp cuộn dây khác nhau, cấu hình tiếp xúc hoặc các tính năng chuyên dụng để giải quyết các yêu cầu ứng dụng cụ thể.

Q2: Bộ tiếp xúc này có thể được sử dụng cho cả điều khiển động cơ và các ứng dụng chuyển đổi điện chung không?

Có, Eaton DILM12-01 đủ linh hoạt để xử lý cả điều khiển động cơ và các ứng dụng chuyển đổi điện chung. Với dòng hoạt động định mức 12A và thiết kế tiếp xúc mạnh mẽ, nó có thể chịu được các dòng xâm nhập liên quan đến khởi động động cơ đồng thời cung cấp hiệu suất đáng tin cậy cho tải điện trở và ánh sáng. Thiết kế của bộ tiếp xúc kết hợp sự ức chế cung hiệu quả làm cho nó phù hợp với các loại tải khác nhau, mặc dù các cân nhắc ứng dụng cụ thể nên bao gồm đặc điểm tải và tần số chuyển đổi.

Q3: Những lợi thế chính của việc sử dụng bộ tiếp xúc gắn trên đường sắt DIN như DILM12-01 là gì?

Lắp đặt đường sắt DIN cung cấp một số lợi thế quan trọng, bao gồm thời gian lắp đặt giảm, bảo trì đơn giản hóa và sự sắp xếp nhất quán của các thành phần trong bảng điều khiển. Hệ thống lắp đặt tiêu chuẩn hóa cho phép tích hợp dễ dàng với các thành phần đường sắt DIN khác như relê quá tải, cắt mạch và khối đầu cuối. Cách tiếp cận này cũng tạo điều kiện cho việc thay thế hoặc cấu hình lại các hệ thống điều khiển trực tiếp khi các yêu cầu phát triển, giảm thiểu thời gian ngừng hoạt động trong quá trình sửa đổi.

Q4: Làm thế nào để tiếp xúc phụ trợ tăng cường chức năng của bộ tiếp xúc này?

Liên hệ phụ trợ tích hợp thường đóng mở rộng đáng kể chức năng của bộ tiếp xúc bằng cách cung cấp tín hiệu phản hồi trạng thái có thể được sử dụng để khóa mạch điều khiển, chỉ thị từ xa hoặc giám sát hệ thống. Liên hệ phụ trợ này cho phép các kế hoạch điều khiển phức tạp hơn mà không yêu cầu các thành phần bên ngoài bổ sung, đơn giản hóa thiết kế hệ thống và giảm chi phí lắp đặt. Các mạch phụ trợ có thể được sử dụng để chỉ định vị trí bộ tiếp xúc, cung cấp khóa điện giữa các thiết bị hoặc giao diện với bộ điều khiển logic có thể lập trình để giám sát hệ thống tự động.

Q5: Điều kiện môi trường nào phù hợp để lắp đặt bộ tiếp xúc này?

DILM12-01 được thiết kế để hoạt động đáng tin cậy trong phạm vi nhiệt độ từ -25 ° C đến + 60 ° C, làm cho nó phù hợp với hầu hết các môi trường công nghiệp và thương mại. Bộ tiếp xúc nên được lắp đặt ở những nơi độ ẩm tương đối vẫn nằm trong giới hạn công nghiệp tiêu chuẩn và nơi tiếp xúc với bụi, độ ẩm hoặc khí quyển ăn mòn quá mức được giảm thiểu. Đối với môi trường đầy thách thức, bảo vệ vỏ bổ sung có thể là cần thiết để duy trì độ tin cậy và hiệu suất lâu dài.
