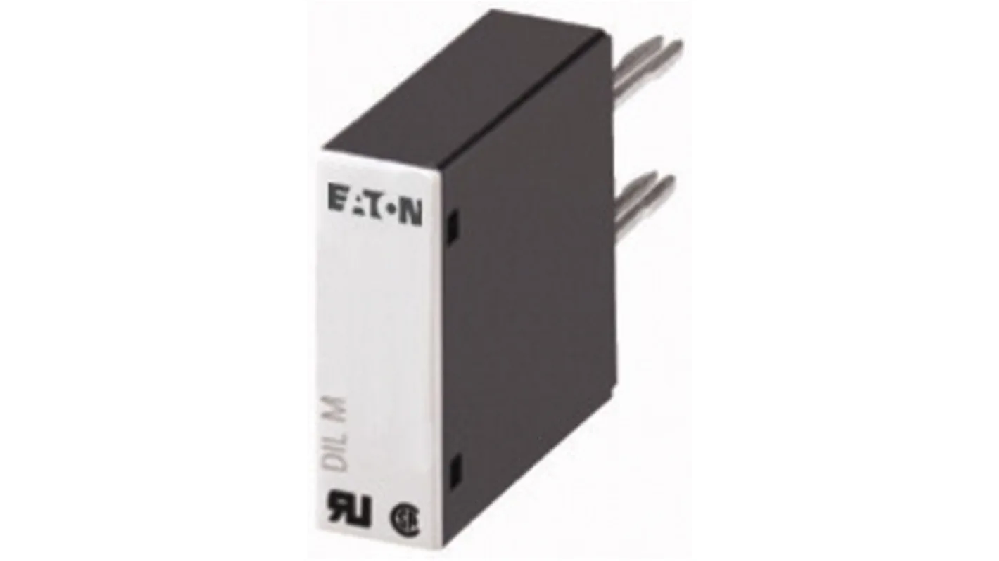

Bộ tiếp xúc Eaton DILM12-XSPV240 Bộ bảo vệ surge Varistor Suppressor

Eaton DILM12-XSPV240 đại diện cho sự tích hợp quan trọng của công nghệ bộ tiếp xúc mạnh mẽ và chức năng bảo vệ surge tinh vi, được thiết kế đặc biệt để bảo vệ các mạch điều khiển nhạy cảm khỏi các chuyển động điện áp gây thiệt hại. Thiết bị sáng tạo này kết hợp bộ tiếp xúc DILM12 với bộ ức chế varistor tích hợp, tạo ra một giải pháp toàn diện cho các ứng dụng nơi tiếng ồn điện và dòng điện áp là mối đe dọa liên tục đối với độ tin cậy hoạt động. Bằng cách tích hợp liền mạch một Varistor Oxit kim loại trực tiếp vào mạch cuộn dây của bộ tiếp xúc, đơn vị này tích cực kẹp quá điện áp tạm thời, do đó bảo vệ cuộn dây bộ tiếp xúc khỏi suy thoái cách nhiệt và thất bại sớm. Thiết kế hai mục đích này không chỉ tăng cường tuổi thọ của bản thân bộ tiếp xúc mà còn góp phần vào sự ổn định tổng thể và miễn dịch tiếng ồn của toàn bộ hệ thống điều khiển, làm cho nó trở thành một thành phần không thể thiếu trong tự động hóa công nghiệp, hệ thống HVAC và trung tâm điều khiển động cơ.

1. Tổng quan sản phẩm và nguyên tắc hoạt động

Eaton DILM12-XSPV240 là một phiên bản chuyên dụng của loạt bộ tiếp xúc DILM đã được chứng minh, được tăng cường với một mô-đun ức chế điện áp tích hợp. Về cốt lõi của nó, thiết bị hoạt động như một bộ tiếp xúc điện cơ tiêu chuẩn, sử dụng một cuộn dây điện từ để mở và đóng các tiếp xúc điện cơ học để kiểm soát tải điện. Đặc điểm xác định của mô hình này là bộ ức chế varistor tích hợp của nó, một điện trở phụ thuộc vào điện áp bảo vệ cuộn dây hoạt động của bộ tiếp xúc. Trong điều kiện điện áp bình thường, varistor thể hiện kháng cự rất cao, hoạt động hiệu quả như một mạch mở và vẫn thụ động trong hệ thống. Tuy nhiên, khi một sự gia tăng điện áp hoặc gia tăng tạm thời xảy ra và vượt quá điện áp kẹp của varistor, kháng của nó giảm ngay lập tức xuống một giá trị rất thấp. Hành động này tạo ra một con đường trở kháng thấp trong thời gian ngắn chuyển hướng dòng điện tăng có hại ra khỏi các cuộn dây tinh tế, tiêu tan an toàn năng lượng dưới dạng nhiệt và hạn chế điện áp trên cuộn dây đến mức an toàn.

Nguyên tắc hoạt động này rất quan trọng để giảm bớt hai chế độ lỗi chính trong bộ tiếp xúc: cuộn dây bị cháy và hàn tiếp xúc. Yếu tố bảo vệ surge đặc biệt giải quyết trước đó bằng cách ngăn chặn các xung dòng cao có thể quá nóng và làm suy giảm cách nhiệt cuộn dây. Bản chất tích hợp của giải pháp này loại bỏ sự cần thiết cho các mô-đun ức chế bên ngoài, thường bị quên trong quá trình lắp đặt hoặc bảo trì, hoặc dây không chính xác, do đó đảm bảo bảo vệ được đảm bảo và đơn giản hóa toàn bộ quá trình thiết kế và lắp đặt cho bảng điều khiển.

2. Thông số kỹ thuật và đặc điểm hiệu suất

DILM12-XSPV240 được đặc trưng bởi một tập hợp các thông số điện và cơ học chính xác xác định phạm vi ứng dụng của nó. Thiết bị được thiết kế cho điện áp cuộn dây tiêu chuẩn 240V AC, đó là điện áp hoạt động danh nghĩa cho bộ truyền động điện từ. Máy ức chế varistor tích hợp được hiệu chuẩn với một điện áp hoạt động liên tục tối đa cụ thể và một điện áp kẹp quyết định ngưỡng mà nó bắt đầu tiến hành. Các chỉ số hiệu suất chính bao gồm một xếp hạng dòng xung cao, xác định dòng sóng duy nhất tối đa mà máy ức chế có thể xử lý mà không suy thoái, và khả năng hấp thụ năng lượng mạnh mẽ được đo bằng joules, cho thấy khả năng tiêu tan nhiệt được tạo ra từ các sự kiện tạm thời.

Bản thân thành phần bộ tiếp xúc được đánh giá cho một dòng hoạt động cụ thể, thường phù hợp với các thông số kỹ thuật dòng DILM12 cho các ứng dụng chuyển đổi điện. Độ bền cơ học được đánh giá cho hàng triệu hoạt động, một con số được hỗ trợ đáng kể bởi sự hiện diện của sự bảo vệ surge, ngăn chặn sốc cơ học và căng thẳng cách điện gây ra bởi các cơn điện áp trong quá trình tăng năng lượng cuộn dây và giảm năng lượng. Thiết bị tuân thủ các tiêu chuẩn quốc tế liên quan cho cả bộ tiếp xúc và thiết bị bảo vệ surge, bao gồm IEC / EN 60947-4-1 và IEC 61643-11, đảm bảo mức độ an toàn và hiệu suất được xác minh. Thiết kế nhỏ gọn, mô-đun cho phép lắp đặt trực tiếp trên đường ray DIN tiêu chuẩn, và đơn vị được thiết kế cho một loạt nhiệt độ môi trường xung quanh, làm cho nó phù hợp với môi trường công nghiệp đòi hỏi.

3. Tính năng thiết kế và chi tiết xây dựng

Kiến trúc bảo vệ mạch tích hợp

Đặc điểm thiết kế quan trọng nhất của DILM12-XSPV240 là sự tích hợp đơn đá của máy ức chế varistor trực tiếp qua các đầu cuối của cuộn dây hoạt động. Kiến trúc này vượt trội hơn nhiều so với các phương pháp đàn áp bên ngoài bởi vì nó cung cấp một giải pháp dây không được đảm bảo. Varistor, thường là một đĩa gốm kim loại oxit thiêu kết, được đặt an toàn trong vỏ tổng thể của bộ tiếp xúc, bảo vệ nó khỏi thiệt hại vật lý và chất ô nhiễm môi trường. Thiết kế này đảm bảo rằng thành phần bảo vệ luôn luôn ở cấu hình điện chính xác song song với cuộn dây mà không dựa vào nhà xây dựng bảng điều khiển hoặc kỹ thuật viên bảo trì để lắp đặt nó chính xác.

Xây dựng cơ điện mạnh mẽ

Cơ sở bộ tiếp xúc được xây dựng cho độ tin cậy lâu dài trong điều kiện khắc nghiệt. Hệ thống điện từ sử dụng cuộn dây đúc chính xác và cuộn dây đồng chất lượng cao. Cốt lõi được làm từ thép ép có tổn thất thấp để đảm bảo hoạt động hiệu quả và yên tĩnh. Các tiếp xúc chính thường được làm bằng bạc-cadmium oxit hoặc các vật liệu chống cung khác, được đặt trong một ống cung được thiết kế để dập cung nhanh chóng và hiệu quả. Toàn bộ lắp ráp được bao gồm trong một vật liệu nhựa tự tắt cung cấp độ bền môi điện cao và khả năng chống lại hóa chất công nghiệp phổ biến, dầu và bụi. Cấu trúc mạnh mẽ này, kết hợp với bộ bảo vệ surge tích hợp, tạo ra một thiết bị đặc biệt bền với các căng thẳng điện và cơ học của hoạt động hàng ngày.

4. Lĩnh vực ứng dụng chính và giải pháp công nghiệp

Eaton DILM12-XSPV240 tìm thấy vai trò quan trọng của nó trong một loạt các ứng dụng nơi độ tin cậy mạch điều khiển là tối quan trọng. Trong các trung tâm điều khiển động cơ công nghiệp, nó được sử dụng để bắt đầu và dừng động cơ cho máy bơm, quạt và máy nén. Trong các môi trường này, điện áp tạm thời là phổ biến do chuyển đổi tải cảm ứng lớn hoặc các sự kiện bên tiện ích. Máy ức chế varistor tích hợp đảm bảo rằng cuộn dây bộ tiếp xúc không trở thành nạn nhân của các rối loạn điện này, do đó ngăn chặn tắt động cơ bất ngờ và thời gian ngừng sản xuất.

Một ứng dụng chính khác là trong hệ thống sưởi ấm, thông gió và điều hòa không khí cho các tòa nhà thương mại. Các hệ thống này thường có bộ tiếp xúc điều khiển các đơn vị nén và động cơ quạt lớn. Chu kỳ liên tục của các tải này, kết hợp với dây dài chạy giữa các bảng điều khiển và thiết bị trường, làm cho các mạch điều khiển rất nhạy cảm với các cơn điện áp gây ra. DILM12-XSPV240 cung cấp một sự phòng thủ mạnh mẽ, tăng cường thời gian trung bình giữa các lỗi cho toàn bộ hệ thống điều khiển HVAC. Hơn nữa, nó được sử dụng rộng rãi trong các hệ thống xử lý vật liệu tự động, máy móc đóng gói và kiểm soát quy trình công nghiệp, nơi một lỗi bộ tiếp xúc duy nhất có thể dừng lại một dây chuyền sản xuất phức tạp và tốn kém, nhấn mạnh giá trị của nó trong việc duy trì hiệu quả thiết bị tổng thể.

5. Lợi thế hoạt động và lợi ích kinh tế

Nâng cao độ tin cậy hệ thống và thời gian hoạt động

Lợi thế hoạt động chính của việc kết hợp một bộ bảo vệ surge trực tiếp vào bộ tiếp xúc là sự gia tăng đáng kể về độ tin cậy mạch điều khiển. Bằng cách loại bỏ các lỗi cuộn dây gây ra bởi các biến điện áp tạm thời, DILM12-XSPV240 trực tiếp giảm thời gian ngừng hoạt động không có kế hoạch. Đây là một yếu tố kinh tế quan trọng trong các ngành công nghiệp quy trình liên tục và sản xuất khối lượng lớn, nơi tổn thất sản xuất mỗi giờ thời gian ngừng hoạt động có thể đáng kể. Thiết bị đảm bảo rằng bộ tiếp xúc, một thành phần cơ bản của mạch chuyển mạch điện, vẫn hoạt động trong tuổi thọ dự định của nó.

Giảm tổng chi phí sở hữu và thiết kế đơn giản hóa

Từ quan điểm kinh tế, giải pháp tích hợp này làm giảm tổng chi phí sở hữu theo nhiều cách. Nó loại bỏ sự cần thiết phải mua, tồn kho và dây các mô-đun ức chế riêng biệt, tiết kiệm chi phí thành phần, không gian lưu trữ và lao động lắp đặt. Nó cũng làm giảm thời gian kỹ thuật cần thiết cho thiết kế bảng điều khiển, vì bảo vệ surge được thiết kế sẵn thành một thành phần tiêu chuẩn. Từ quan điểm bảo trì, nó đơn giản hóa việc khắc phục vấn đề và quản lý phụ tùng, vì các kỹ thuật viên chỉ cần dự trữ và thay thế một thành phần duy nhất, thống nhất thay vì nhiều bộ phận. Tuổi thọ kéo dài của bộ tiếp xúc, kết quả trực tiếp của cuộn dây được bảo vệ, làm giảm thêm chi phí thay thế dài hạn và góp phần vào hoạt động bền vững hơn bằng cách tạo ra ít chất thải điện tử hơn.

Câu hỏi thường gặp (FAQs)

Máy ức chế varistor tích hợp khác với việc sử dụng mạch RC hoặc diode bên ngoài như thế nào?

Một snubber RC (resistor-capacitor) bên ngoài hoặc một diode bánh tự do là các phương pháp phổ biến để ức chế các chuyển động điện áp qua tải cảm ứng như một cuộn dây bộ tiếp xúc. Một diode có hiệu quả cao trong việc ức chế sự đáp lại cảm ứng từ cuộn dây DC nhưng làm chậm đáng kể thời gian thả ra của bộ tiếp xúc, có thể không mong muốn. Một snubber RC hoạt động cho cả AC và DC nhưng đòi hỏi kích thước chính xác và thêm dây bổ sung. Máy ức chế varistor tích hợp trong DILM12-XSPV240 cung cấp một giải pháp cân bằng. Nó cung cấp bảo vệ mạnh mẽ cho cuộn dây AC mà không trì hoãn đáng kể thời gian phát hành của bộ tiếp xúc, và bản chất tích hợp của nó đảm bảo lắp đặt chính xác và hiệu suất nhất quán mà không có bất kỳ kỹ thuật hoặc dây bổ sung nào.

Tuổi thọ điển hình của varistor tích hợp là gì và nó ảnh hưởng đến việc bảo trì bộ tiếp xúc như thế nào?

Bộ ức chế varistor là một thiết bị trạng thái rắn với tuổi thọ hữu hạn được tiêu thụ bởi các sự kiện tạm thời. Mỗi sóng nó kẹp hơi làm suy thoái thành phần. Tuy nhiên, các varistor chất lượng cao, giống như những người được sử dụng bởi Eaton, được thiết kế để chịu được một số lượng rất cao của các bộ chuyển tiếp công nghiệp điển hình trong nhiều năm dịch vụ. Chế độ cuối đời của varistor thường là một mạch ngắn, sẽ vĩnh viễn tham gia cuộn dây nếu nó xảy ra. Để ngăn chặn điều này, thiết bị được thiết kế để thất bại một cách an toàn. Chu kỳ bảo trì cho bản thân bộ tiếp xúc thường không bị ảnh hưởng; nó vẫn dựa trên mài mòn cơ học và xói mòn tiếp xúc. Varistor không yêu cầu bảo trì thường xuyên, và trạng thái của nó thường được gián tiếp theo dõi bằng cách tiếp tục hoạt động đáng tin cậy của bộ tiếp xúc.

Bộ tiếp xúc này có thể được sử dụng trong cả hai ứng dụng cuộn dây AC và DC?

Eaton DILM12-XSPV240 được cấu hình đặc biệt cho một cuộn dây AC 240V, như được chỉ định trong số mô hình của nó. Công nghệ ức chế varistor vốn phù hợp với các mạch AC. Đối với các ứng dụng yêu cầu một cuộn dây DC, một phương pháp ức chế khác nhau, chẳng hạn như một diode tích hợp hoặc một mô-đun ức chế định mức DC riêng biệt, sẽ phù hợp hơn. Điều quan trọng là chọn một mô hình bộ tiếp xúc với điện áp cuộn dây và loại đàn áp phù hợp chính xác với nguồn cung cấp điện của mạch điều khiển để đảm bảo hoạt động thích hợp và bảo vệ hiệu quả.

Hậu quả của việc không sử dụng bộ tiếp xúc được bảo vệ khỏi surge trong môi trường điện ồn ào là gì?

Vận hành một bộ tiếp xúc tiêu chuẩn mà không có bộ bảo vệ surge trong một môi trường có điện áp tạm thời đáng kể có thể dẫn đến một số kết quả tiêu cực. Phổ biến nhất là sự suy thoái dần dần và thất bại cuối cùng của cuộn dây của bộ tiếp xúc. Cách nhiệt trên dây đồng mịn của cuộn dây có thể phá vỡ dưới căng thẳng điện áp cao lặp đi lặp lại, dẫn đến vòng quay ngắn. Điều này làm tăng dòng cuộn dây, tạo ra nhiệt quá mức và gây ra một cuộn dây đốt cháy hoàn toàn, làm cho bộ tiếp xúc không hoạt động. Điều này dẫn đến thời gian ngừng hoạt động không có kế hoạch, sửa chữa khẩn cấp tốn kém và nhu cầu phụ tùng thay thế. Hơn nữa, tiếng ồn điện từ cuộn dây có thể được ghép lại vào dây điều khiển, có khả năng gây ra lỗi trong các thiết bị nhạy cảm như bộ điều khiển logic có thể lập trình hoặc cảm biến.
