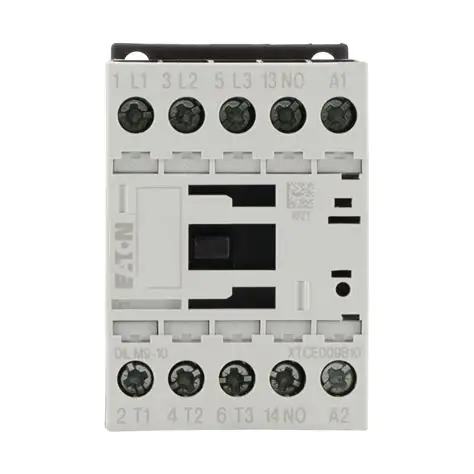

Eaton DILM9-10 (230V50 / 60Hz) là một ví dụ cao cấp về bộ tiếp xúc ba pha được thiết kế đặc biệt cho các ứng dụng bộ tiếp xúc động cơ công nghiệp mạnh mẽ. Là một thành phần quan trọng trong các hệ thống điều khiển công nghiệp, thiết bị này phục vụ mục đích cơ bản của việc chuyển đổi và điều khiển từ xa động cơ ba pha và tải điện công suất cao khác. Với thiết kế tối ưu hóa cho hiệu suất đáng tin cậy trong môi trường đòi hỏi, bộ tiếp xúc này thể hiện di sản của Eaton trong các giải pháp điều khiển điện, trước đây được biết đến dưới thương hiệu Moeller.
Mô hình cụ thể này thuộc về dòng DILM của Eaton, được công nhận trên toàn cầu vì kích thước nhỏ gọn và độ tin cậy chuyển đổi đặc biệt. Bộ tiếp xúc ba pha được thiết kế để xử lý tải động cơ lên đến 4kW, làm cho nó phù hợp với một loạt các ứng dụng công nghiệp. Điều phân biệt DILM9-10 (230V50 / 60Hz) trong cảnh quan của các sản phẩm tiếp xúc động cơ công nghiệp là xếp hạng điện áp cuộn dây cụ thể của nó là 230V AC ở 50 / 60Hz, cho phép tương thích trực tiếp với điện áp điều khiển công nghiệp tiêu chuẩn mà không yêu cầu biến áp hoặc mô-đun chuyển đổi bổ sung.
Nguyên tắc hoạt động của thiết bị cơ điện này tập trung vào một hệ thống điện từ kích hoạt nhiều bộ tiếp xúc khi được cấp năng lượng. Khi áp dụng điện áp điều khiển vào cuộn dây, từ trường kết quả di chuyển một thiết bị đóng ba tiếp xúc điện chính đồng thời, cho phép dòng chảy đến động cơ ba pha kết nối hoặc tải khác. Cơ chế này cung cấp một phương tiện chuyển đổi điện an toàn và đáng tin cậy, cô lập mạch điều khiển điện áp thấp từ mạch tải công suất cao.
2 Thông số kỹ thuật và dữ liệu hiệu suất
Bộ tiếp xúc ba pha Eaton DILM9-10 (230V50 / 60Hz) cung cấp các đặc điểm hiệu suất cụ thể làm cho nó phù hợp với các ứng dụng điều khiển động cơ công nghiệp:
Đánh giá điện: Bộ tiếp xúc động cơ công nghiệp này có dòng điện hoạt động danh nghĩa 9A ở 400V AC, với khả năng chuyển đổi tối đa 4kW cho các ứng dụng động cơ ba pha tiêu chuẩn. Thiết bị sử dụng ba liên lạc chính thường mở (NO) cộng với một liên lạc phụ, cung cấp sự linh hoạt cho cả chuyển mạch điện và tín hiệu mạch điều khiển. Cuộn dây hoạt động ở 230V AC với khả năng tương thích tần số 50 / 60Hz, đảm bảo khả năng áp dụng rộng rãi trên các hệ thống điện khu vực khác nhau.
Xây dựng cơ khí và kích thước: Bộ tiếp xúc trưng bày một yếu tố hình dạng nhỏ gọn với chiều rộng chỉ 45mm, cho phép lắp đặt mật độ cao trong bảng điều khiển. Nó hỗ trợ nhiều tùy chọn lắp đặt bao gồm lắp đặt đường sắt DIN và lắp đặt bảng điều khiển, cung cấp tính linh hoạt lắp đặt cho các loại vỏ khác nhau. Các kết nối đầu cuối vít cung cấp dây an toàn cho cả mạch chính và mạch điều khiển, đảm bảo kết nối đáng tin cậy trong điều kiện rung điển hình trong môi trường công nghiệp.
Hiệu suất và độ bền: Được thiết kế cho tuổi thọ dài, bộ tiếp xúc ba pha này cung cấp độ bền cơ học ấn tượng của 10.000.000 hoạt động. Nó duy trì hiệu suất ổn định trên phạm vi nhiệt độ rộng từ -25 ° C đến + 60 ° C, phù hợp với môi trường công nghiệp khắc nghiệt. Thiết bị thể hiện độ bền điện đặc biệt với tần số hoạt động định mức lên đến 9000 chu kỳ mỗi giờ, hỗ trợ các ứng dụng yêu cầu khởi động và dừng lại thường xuyên.
3 Tính năng cốt lõi và lợi thế công nghệ
3.1 Hiệu quả năng lượng và kinh tế hoạt động
Bộ tiếp xúc động cơ công nghiệp DILM9-10 (230V50 / 60Hz) kết hợp kỹ thuật tiên tiến nhấn mạnh hiệu quả năng lượng trong suốt hoạt động của nó. Thiết bị thể hiện sự tiêu tan nhiệt thấp đáng chú ý chỉ 3W trong quá trình hoạt động bình thường, góp phần giảm tải nhiệt trong tủ điều khiển. Đặc điểm này không chỉ giảm thiểu lãng phí năng lượng mà còn làm giảm yêu cầu làm mát cho các tấm kín, dẫn đến chi phí hệ thống tổng thể thấp hơn. Hệ thống điện từ của bộ tiếp xúc được tối ưu hóa cho tiêu thụ năng lượng thấp trong khi duy trì lực tiếp xúc đáng tin cậy, đại diện cho một cải tiến đáng kể so với các thế hệ trước của công nghệ bộ tiếp xúc.
Eaton đã tích hợp các tính năng tiết kiệm năng lượng bổ sung vào thiết kế, bao gồm các yêu cầu điện chờ tối thiểu cho mạch cuộn dây. Bộ tiếp xúc ba pha sử dụng vật liệu từ chất lượng cao làm giảm tổn thất dòng xoáy và cải thiện hiệu quả tổng thể. Những cân nhắc về hiệu quả này phù hợp với các tiêu chuẩn năng lượng toàn cầu và góp phần vào các hoạt động công nghiệp bền vững bằng cách giảm dấu chân carbon liên quan đến các ứng dụng điều khiển động cơ.
3.2 Nâng cao độ bền và độ tin cậy
Thiết kế cơ học mạnh mẽ: DILM9-10 (230V50 / 60Hz) được thiết kế với sự nhấn mạnh đặc biệt vào độ bền cơ học, có khả năng chống sốc tích hợp cho phép nó chịu đựng sự nghiêm ngặt của các ứng dụng công nghiệp nặng. Cơ chế của bộ tiếp xúc được thiết kế chính xác để ngăn chặn sự nhảy lại tiếp xúc và đảm bảo áp suất tiếp xúc tích cực trong suốt cuộc đời hoạt động của nó, rất quan trọng để duy trì các kết nối mạch đáng tin cậy trong môi trường rung cao.
Hệ thống tiếp xúc Tuổi dài: Bộ tiếp xúc ba pha sử dụng các tiếp xúc hợp kim dựa trên bạc với các tính năng ức chế cung chuyên dụng giảm thiểu sự xói mòn tiếp xúc trong các hoạt động chuyển đổi. Công nghệ tiếp xúc tiên tiến này kéo dài tuổi thọ điện của thiết bị đáng kể, đặc biệt là trong các ứng dụng chuyển đổi AC-3 đòi hỏi điển hình cho khởi động động cơ. Thiết kế buồng cung tạo điều kiện cho sự tuyệt chủng nhanh chóng của cung điện khi gián đoạn dòng điện, bảo vệ các tiếp xúc và duy trì các đặc điểm hiệu suất ổn định trong hàng ngàn chu kỳ chuyển đổi.
3.3 Tính năng an toàn và bảo vệ
Eaton DILM9-10 (230V50 / 60Hz) kết hợp các cân nhắc an toàn toàn diện trong thiết kế của nó. Thiết bị có định mức điện áp cách nhiệt 690V, cung cấp lợi nhuận đáng kể vượt quá định mức hoạt động 400V để tăng cường bảo vệ nhân viên và hệ thống. Sự tách biệt rõ ràng giữa mạch cuộn dây và các tiếp xúc điện, cùng với khoảng cách leo thang và giải phóng đủ, ngăn chặn tiếp xúc vô tình và đảm bảo an toàn hoạt động. Thiết kế của bộ tiếp xúc bao gồm bảo vệ chống lại tiếp xúc vô tình với các bộ phận sống, đáp ứng các tiêu chuẩn an toàn quốc tế cho thiết bị điều khiển công nghiệp.
4 Lĩnh vực ứng dụng và giải pháp công nghiệp
Bộ tiếp xúc động cơ công nghiệp Eaton DILM9-10 (230V50 / 60Hz) tìm thấy ứng dụng trên các lĩnh vực khác nhau do các đặc điểm hiệu suất linh hoạt của nó:
Tự động hóa công nghiệp và điều khiển động cơ: Là một bộ tiếp xúc ba pha chuyên dụng, thiết bị này lý tưởng cho việc điều khiển động cơ cảm ứng ba pha trong các ngành sản xuất và chế biến. Nó thường phục vụ trong các ứng dụng yêu cầu khởi động và dừng động cơ thường xuyên, chẳng hạn như hệ thống băng tải, máy nén và công cụ máy móc. Thiết kế nhỏ gọn và hiệu suất đáng tin cậy của bộ tiếp xúc làm cho nó đặc biệt có giá trị trong các hệ thống tự động hóa nhà máy nơi điều khiển dựa trên PLC được thực hiện.
Tự động hóa tòa nhà và cơ sở hạ tầng: Ngoài các thiết lập công nghiệp truyền thống, bộ tiếp xúc động cơ công nghiệp này chứng minh hiệu quả trong hệ thống quản lý tòa nhà để kiểm soát thiết bị HVAC, máy bơm, quạt và mạch chiếu sáng. Tương thích điện áp cuộn dây 230V làm cho nó hoạt động trực tiếp từ đầu ra hệ thống quản lý tòa nhà mà không cần các thành phần giao diện bổ sung. Cấu trúc mạnh mẽ của nó chịu được các điều kiện môi trường được tìm thấy trong các phòng điện và không gian cơ khí.
Các ứng dụng công nghiệp chuyên ngành: Các thuộc tính kỹ thuật của bộ tiếp xúc làm cho nó phù hợp với các ứng dụng chuyên ngành trong các lĩnh vực như vận chuyển đường sắt và kỹ thuật cơ khí. Trong các môi trường đòi hỏi này, thiết bị cung cấp chuyển đổi đáng tin cậy cho thiết bị phụ trợ và hệ thống phân phối điện. Phạm vi nhiệt độ hoạt động rộng từ -25 ° C đến + 60 ° C đảm bảo sự ổn định hiệu suất ở cả các địa điểm công nghiệp được kiểm soát khí hậu và phơi nhiễm.
5 Lợi thế so sánh trên thị trường
Bộ tiếp xúc ba pha Eaton DILM9-10 (230V50 / 60Hz) có một số lợi thế riêng biệt khi so sánh với các giải pháp thay thế trên thị trường:
Hiệu quả không gian và Lợi ích lắp đặt: Với chiều rộng nhỏ gọn 45mm, bộ tiếp xúc động cơ công nghiệp này cho phép tiết kiệm không gian đáng kể trong thiết kế bảng điều khiển so với các lựa chọn thay thế lớn hơn. Khả năng lắp đặt kép cho cả đường ray DIN và lắp đặt bảng cung cấp cho người lắp đặt sự linh hoạt trong quá trình triển khai. Các kết nối đầu cuối vít chứa một loạt các kích thước dây dẫn và cung cấp các kết nối an toàn mà không yêu cầu các công cụ đặc biệt, giảm thời gian lắp đặt và sự phức tạp.
Hiệu suất và giá trị vòng đời: Tuổi thọ cơ khí đặc biệt của 10.000.000 hoạt động có nghĩa là yêu cầu bảo trì giảm và tổng chi phí sở hữu thấp hơn trong vòng đời hệ thống. Khả năng tần số chuyển đổi cao của 9000 hoạt động mỗi giờ vượt qua nhiều thiết bị tương tự, hỗ trợ các ứng dụng với chu kỳ nhiệm vụ đòi hỏi. Những đặc điểm hiệu suất này làm cho bộ tiếp xúc ba pha này đặc biệt có giá trị trong các ứng dụng chu kỳ cao nơi độ tin cậy và tuổi thọ là tối ưu.
Tương thích và tích hợp hệ thống: DILM9-10 (230V50 / 60Hz) được thiết kế với tích hợp hệ thống trong tâm trí, có khả năng tương thích với toàn bộ phạm vi phụ kiện Eaton bao gồm các liên lạc phụ trợ, khóa cơ học và relê quá tải nhiệt. Sự tương tác này đơn giản hóa thiết kế hệ thống và lựa chọn thành phần cho các kỹ sư. Sự tương thích của bộ tiếp xúc với các hệ thống truyền thông SmartWire-DT tiếp tục tăng cường tiềm năng tích hợp của nó trong môi trường tự động hiện đại, cung cấp một con đường cho khả năng kiểm soát và giám sát tiên tiến.
6 Hướng dẫn thực hiện và tích hợp
6.1 Lưu ý cài đặt
Lắp đặt đúng cách của bộ tiếp xúc ba pha DILM9-10 (230V50 / 60Hz) đòi hỏi sự chú ý đến một số yếu tố quan trọng. Thiết bị nên được lắp đặt theo định hướng cho phép tuần hoàn không khí tự nhiên xung quanh nó, tránh đặt ở các vị trí chịu nhiệt quá mức từ các thiết bị khác. Người lắp đặt nên đảm bảo khoảng trống đầy đủ trên và dưới bộ tiếp xúc để tiêu tan nhiệt thích hợp và tạo điều kiện cho các hoạt động dây. Bề mặt lắp đặt nên vững chắc và không rung để ngăn chặn căng thẳng cơ học trên các thành phần và duy trì sự sắp xếp thích hợp của các bộ phận di chuyển trong bộ tiếp xúc.
Các kết nối điện phải được thực hiện theo các giá trị mô-men xoắn được chỉ định để đảm bảo áp suất tiếp xúc thích hợp mà không làm hỏng cấu trúc đầu cuối. Dây phải được định tuyến gọn gàng để tránh cản trở các con đường thông gió hoặc can thiệp vào hoạt động cơ học của bộ tiếp xúc. Đối với các ứng dụng có nhiệt độ xung quanh cao, nên xem xét khả năng giảm khả năng mang dòng điện của bộ tiếp xúc để duy trì hiệu suất và tuổi thọ tối ưu.
6.2 Tương thích và thiết kế hệ thống
Tích hợp hệ thống điều khiển: Điện áp cuộn dây AC 230V của bộ tiếp xúc động cơ công nghiệp này làm cho nó tương thích trực tiếp với hầu hết các điện áp điều khiển công nghiệp, cho phép tích hợp trực tiếp với đầu ra PLC, tiếp xúc rơ le và các yếu tố điều khiển khác. Việc bao gồm một liên lạc phụ trợ cung cấp một tín hiệu phản hồi có giá trị cho các hệ thống điều khiển để xác minh tình trạng của bộ tiếp xúc. Các kỹ sư thiết kế có thể tận dụng tính năng này để tạo các mạch khóa lẫn nhau và các hệ thống điều khiển trình tự nâng cao an toàn hoạt động và tính toàn vẹn tự động hóa.
Phối hợp với các thiết bị bảo vệ: Việc triển khai hiệu quả của DILM9-10 ((230V50 / 60Hz) đòi hỏi sự phối hợp thích hợp với các thiết bị bảo vệ mạch như bảo vệ ngắn mạch và relé quá tải. Công suất phá vỡ của bộ tiếp xúc phải được phù hợp với dòng lỗi có sẵn của hệ thống để đảm bảo hoạt động an toàn trong điều kiện bất thường. Khi được sử dụng cho các ứng dụng điều khiển động cơ, kết nối với các relê quá tải nhiệt được đánh giá thích hợp cung cấp bảo vệ toàn diện chống lại các điều kiện hiện tại quá mức có thể làm hỏng động cơ hoặc hệ thống điều khiển.
7 Câu hỏi thường gặp (FAQs)
Sự khác biệt ứng dụng chính giữa bộ tiếp xúc và relé là gì?
Trong khi cả hai đều là công tắc cơ điện, các bộ tiếp xúc như Eaton DILM9-10 (230V50 / 60Hz) được thiết kế đặc biệt để chuyển đổi tải dòng điện cao thường được tìm thấy trong các ứng dụng điều khiển động cơ ba pha. Sự khác biệt chính nằm ở khả năng mang dòng và độ mạnh mẽ xây dựng của chúng. Bộ tiếp xúc thường được sử dụng cho tải trọng vượt quá 15A và có các hệ thống đàn áp cung chuyên dụng, các tiếp xúc bền hơn và cách ly an toàn được tăng cường giữa mạch điều khiển và mạch điện so với các relê mục đích chung.
Bộ tiếp xúc này có thể được sử dụng cho cả chuyển đổi điện AC và DC không?
DILM9-10 (230V50 / 60Hz) được tối ưu hóa đặc biệt cho các ứng dụng AC, đặc biệt là điều khiển động cơ AC ba pha. Thiết kế của hệ thống ức chế cung, mạch từ và vật liệu tiếp xúc được thiết kế cho hoạt động AC. Đối với các ứng dụng chuyển đổi DC, các bộ tiếp xúc DC được thiết kế đặc biệt nên được sử dụng, vì chúng kết hợp các kỹ thuật tắt cung khác nhau phù hợp với sự gián đoạn dòng điện DC.
Quy trình bảo trì nào được khuyến nghị cho bộ tiếp xúc này?
DILM9-10 (230V50 / 60Hz) đòi hỏi bảo trì tối thiểu do tuổi thọ cơ học dài của nó là 10.000.000 hoạt động. Kiểm tra thị giác định kỳ về ô nhiễm, xác minh các kết nối điện an toàn và kiểm tra các dấu hiệu quá nóng được khuyến cáo là một phần của chương trình bảo trì phòng ngừa toàn diện. Các đầu tiếp xúc có thể được kiểm tra về sự xói mòn quá mức, đặc biệt là trong các ứng dụng chuyển đổi tần số cao, mặc dù vật liệu tiếp xúc dựa trên bạc cung cấp tuổi thọ kéo dài trong điều kiện hoạt động bình thường.
Tương thích SmartWire-DT làm thế nào để tăng cường chức năng của bộ tiếp xúc này?
Tương thích SmartWire-DT cho phép DILM9-10 (230V50 / 60Hz) được tích hợp vào các hệ thống điều khiển mạng mà không cần các mô-đun giao diện bổ sung. Kết nối này cho phép điều khiển từ xa, giám sát trạng thái và khả năng chẩn đoán thông qua một hệ thống dây thống nhất, giảm thời gian cài đặt và sự phức tạp. Sự tích hợp với SmartWire-DT hỗ trợ các ứng dụng IoT công nghiệp hiện đại, cung cấp dữ liệu hoạt động có giá trị cho bảo trì dự đoán và chiến lược tối ưu hóa hệ thống.
Chứng nhận an toàn gì mà bộ tiếp xúc này giữ?
Các bộ tiếp xúc dòng Eaton DILM mang nhiều chứng nhận và phê duyệt quốc tế, bao gồm chứng nhận UL, CSA, chứng nhận hàng hải và GOST-R. Các chứng nhận này xác nhận rằng sản phẩm đáp ứng các tiêu chuẩn an toàn và hiệu suất nghiêm ngặt trên các thị trường toàn cầu khác nhau. Danh sách chứng nhận cụ thể cho mỗi mô hình cung cấp đảm bảo tuân thủ các yêu cầu an toàn điện liên quan cho thiết bị điều khiển công nghiệp trong các khu vực và ứng dụng khác nhau.
