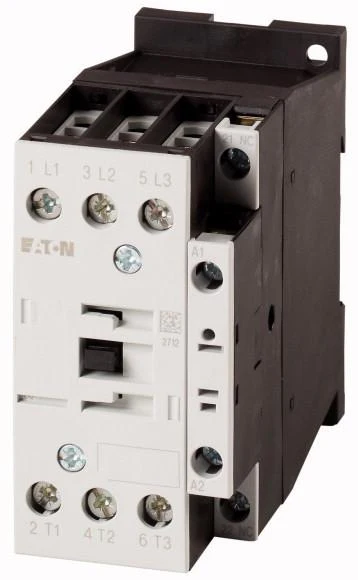

Eaton DILM32-01 là một thành phần cơ bản trong bảng điều khiển công nghiệp, đại diện cho bộ tiếp xúc 3 cực chất lượng cao được thiết kế cho các ứng dụng đòi hỏi. Là một thành viên của loạt DILM của Eaton, bộ tiếp xúc công nghiệp này được thiết kế để cung cấp hiệu suất đáng tin cậy và lâu dài trong việc kiểm soát tải ba pha, đặc biệt là động cơ điện. Chức năng chính của nó là liên tục tạo ra và phá vỡ các mạch điện, cho phép điều khiển từ xa các thiết bị từ máy bơm và quạt đơn giản đến máy móc phức tạp. Với một xây dựng mạnh mẽ đảm bảo tuổi thọ cơ khí và điện cao, DILM32-01 là một giải pháp linh hoạt và cần thiết cho các nhà thiết kế hệ thống và nhà xây dựng bảng điều khiển trong các ngành công nghiệp khác nhau, từ sản xuất và kiểm soát quy trình đến cơ sở hạ tầng và quản lý tòa nhà.
1. Tổng quan sản phẩm và nguyên tắc hoạt động
Eaton DILM32-01 là một bộ tiếp xúc 3 cực hoạt động cơ điện, có nghĩa là nó sử dụng một cuộn dây điện từ để mở hoặc đóng ba bộ tiếp xúc điện chính đồng thời. Cốt lõi của hoạt động của nó là đơn giản: khi điện áp điều khiển được áp dụng cho các đầu cuối cuộn dây (thường được chỉ định là A1 và A2), nó tạo ra một từ trường kéo vào một thiết bị di chuyển. Phong trào vật lý này được chuyển đến các tiếp xúc chính, đóng chúng và cho phép dòng chảy đến tải trọng. Khi cuộn dây được giảm năng lượng, một cơ chế mùa xuân quay trở lại thiết bị thiết bị đến vị trí ban đầu của nó, buộc các tiếp xúc chính mở và gián đoạn mạch. Nguyên tắc cơ điện đáng tin cậy và được chứng minh này cung cấp sự cách điện tuyệt vời giữa mạch điều khiển và mạch chính công suất cao.
Mô hình cụ thể này được thiết kế cho các ứng dụng nhiệm vụ AC-3 tiêu chuẩn, đó là danh mục để bắt đầu và dừng động cơ lồng sóc. "32" trong chỉ định của nó đề cập đến xếp hạng hiện tại của nó, cho thấy nó phù hợp với động cơ lên đến 15 kW (20 HP) ở 400V. DILM32-01 là một phần của một hệ thống mô-đun, cho phép đính kèm trực tiếp các khối tiếp xúc phụ trợ, khóa cơ học và các phụ kiện khác, nâng cao chức năng và khả năng thích ứng với các kế hoạch điều khiển phức tạp.
2. Thông số kỹ thuật và đặc điểm hiệu suất
DILM32-01 được đặc trưng bởi một tập hợp các thông số kỹ thuật chính xác xác định phạm vi ứng dụng của nó. Nó được đánh giá cho một điện áp hoạt động lên đến 690V AC và một điện áp cách nhiệt đánh giá là 1000V. Đánh giá dòng nhiệt của nó, Ith, là 32 A, và cho danh mục sử dụng AC-3 tiêu chuẩn, nó được đánh giá là 15 kW ở 400V. Điện áp điều khiển cuộn dây có sẵn trong một loạt các điện áp AC và DC tiêu chuẩn, cho phép tích hợp vào hầu như bất kỳ kiến trúc hệ thống điều khiển nào.
Các số liệu hiệu suất của bộ tiếp xúc công nghiệp này rất ấn tượng. Nó được thiết kế cho một số lượng lớn các hoạt động điện, thường trong phạm vi hàng triệu hoạt động cơ khí, thể hiện độ bền của nó. Thiết bị có một cuộn dây giữ tiêu thụ năng lượng thấp, làm giảm việc sử dụng năng lượng và sản xuất nhiệt trong bảng điều khiển sau khi tăng cường kéo ban đầu. Hơn nữa, nó được thiết kế để chịu được dòng điện xâm nhập cao, phổ biến khi bắt đầu tải cảm ứng như động cơ, đảm bảo hoạt động đáng tin cậy trong toàn bộ tuổi thọ của nó.
3. Tính năng thiết kế và chi tiết xây dựng
Xây dựng mạnh mẽ và lựa chọn vật liệu
Cấu trúc vật lý của DILM32-01 tập trung vào độ bền và an toàn. Nhà ở được làm từ nhựa kỹ thuật tự tắt cao cấp cung cấp khả năng chống tác động, hóa chất và nhiệt tuyệt vời. Điều này đảm bảo hoạt động an toàn và bảo vệ chống lại sự lây lan của lửa. Các tiếp xúc chính thường được làm bằng hợp kim dựa trên bạc như bạc-cadmium oxit (AgCdO) hoặc bạc-thiếc oxit (AgSnO2), cung cấp các đặc tính dập cung vượt trội, chống hàn và xói mòn tiếp xúc thấp, tất cả đều góp phần vào tuổi thọ điện dài của bộ tiếp xúc.
Tích hợp mô-đun và phụ kiện
Một tính năng chính của bộ tiếp xúc 3 cực này là thiết kế mô-đun của nó. Đơn vị cơ sở có thể dễ dàng mở rộng với các khối tiếp xúc phụ trợ snap-on, có thể cung cấp các tiếp xúc thường mở (NO) hoặc thường đóng (NC) để sử dụng trong mạch điều khiển và tín hiệu. Điều này cho phép một bộ tiếp xúc duy nhất cung cấp phản hồi cho bộ điều khiển logic có thể lập trình (PLC) về trạng thái của nó. Ngoài ra, một phụ kiện khóa cơ học có thể được lắp đặt giữa hai bộ tiếp xúc DILM32-01 để ngăn chặn chúng đóng đồng thời, một tính năng an toàn quan trọng cho các ứng dụng như điều khiển đảo ngược động cơ. Bộ định thời khí nén cũng có thể được gắn kèm để giới thiệu hoạt động bị trì hoãn.
An toàn và tuân thủ môi trường
DILM32-01 được thiết kế và thử nghiệm để đáp ứng các tiêu chuẩn quốc tế chính, bao gồm IEC / EN 60947-4-1, điều chỉnh các bộ tiếp xúc điện áp thấp và khởi động động cơ. Tuân thủ các tiêu chuẩn này đảm bảo một mức độ hiệu suất, an toàn và chất lượng nhất định. Bộ tiếp xúc thường có dấu đầu cuối rõ ràng, bảo vệ ngón tay cho an toàn của người vận hành và vỏ bụi trong suốt cho đầu cuối cuộn dây. Nhiều biến thể cũng đi kèm với dấu chân lắp đặt tiêu chuẩn, cho phép dễ dàng thay thế và lắp đặt trên đường ray DIN tiêu chuẩn.
4. Lĩnh vực ứng dụng chính và giải pháp công nghiệp
Ứng dụng chính cho bộ tiếp xúc công nghiệp Eaton DILM32-01 là điều khiển động cơ điện ba pha. Điều này làm cho nó phổ biến trong môi trường công nghiệp. Bạn sẽ tìm thấy nó trong bảng điều khiển cho hệ thống băng tải, nơi nó bắt đầu và dừng động cơ lái xe. Nó được sử dụng trong máy công cụ để kiểm soát trục trục và động cơ bơm chất làm mát. Trong hệ thống HVAC, nó được sử dụng để vận hành máy nén và động cơ quạt lớn trong các đơn vị xử lý không khí thương mại.
Ngoài điều khiển động cơ, bộ tiếp xúc 3 cực này cũng hoàn hảo phù hợp để chuyển đổi tải ba pha điện trở và cảm ứng khác. Điều này bao gồm các yếu tố sưởi ấm công nghiệp, ngân hàng biến áp và ngân hàng tụ điện để điều chỉnh yếu tố công suất. Độ tin cậy của nó làm cho nó trở thành một thành phần được lựa chọn cho các ứng dụng cơ sở hạ tầng quan trọng, chẳng hạn như nhà máy xử lý nước, nhà máy bơm và hệ thống phân phối điện, nơi thất bại không phải là một lựa chọn. Sự linh hoạt của nó đảm bảo nó là một khối xây dựng cơ bản trong các tấm tự động hóa trên các lĩnh vực sản xuất, thực phẩm và đồ uống và ô tô.
5. Lợi thế hoạt động và lợi ích kinh tế
Nâng cao độ tin cậy hệ thống và thời gian hoạt động
Sự bền cơ khí và điện cao của DILM32-01 dịch trực tiếp thành giảm thời gian ngừng hoạt động không có kế hoạch cho máy móc và quy trình. Thiết kế mạnh mẽ của nó có khả năng chống lại căng thẳng điện của sự gián đoạn cung và mài mòn cơ học của hoạt động thường xuyên. Độ tin cậy này đảm bảo rằng các dây chuyền sản xuất tiếp tục hoạt động và các quy trình quan trọng vẫn hoạt động, đó là một lợi ích kinh tế đáng kể về năng suất và tránh chi phí bảo trì.
Đơn giản hóa bảo trì và quản lý hàng tồn kho
Bản chất mô-đun của hệ thống DILM32-01 đơn giản hóa bảo trì và giảm chi phí tồn kho. Thay vì lưu trữ các bộ phận tiếp xúc hoàn chỉnh cho các chức năng khác nhau, một cơ sở có thể lưu trữ các đơn vị cơ sở tiêu chuẩn và một lựa chọn các mô-đun phụ kiện phổ biến. Nếu một liên lạc phụ trợ thất bại, chỉ khối cụ thể đó cần thay thế, không phải toàn bộ bộ tiếp xúc. Tính mô-đun này, kết hợp với tuổi thọ sử dụng dài của sản phẩm, dẫn đến tổng chi phí sở hữu thấp hơn trong tuổi thọ của bảng điều khiển.
Linh hoạt và dễ tích hợp
Đối với các nhà xây dựng bảng điều khiển và nhà tích hợp hệ thống, DILM32-01 cung cấp sự linh hoạt đặc biệt. Sự sẵn có của nhiều điện áp cuộn dây cho phép tiêu chuẩn hóa thiết kế trên các hệ thống điện áp điều khiển khác nhau. Lắp đặt và dây điện đơn giản tiết kiệm thời gian quý giá trong quá trình lắp ráp bảng điều khiển. Khả năng thêm phụ kiện có nghĩa là cùng một bộ tiếp xúc cơ sở có thể được cấu hình cho một chức năng bắt đầu / dừng đơn giản hoặc một kế hoạch điều khiển được khóa và giám sát phức tạp hơn, cung cấp một giải pháp chống lại tương lai có thể thích ứng với các yêu cầu hệ thống phát triển.
Câu hỏi thường gặp (FAQs)
Sự khác biệt chính giữa một bộ tiếp xúc và một bộ tiếp xúc là gì?
Trong khi cả hai là công tắc cơ điện, một bộ tiếp xúc 3 cực như DILM32-01 được thiết kế đặc biệt để xử lý tải dòng cao, thường là động cơ, và có các tiếp xúc điện cho mạch ba pha chính cùng với tiềm năng cho các tiếp xúc phụ trợ. Một relé mục đích chung thường nhỏ hơn, có xếp hạng dòng điện thấp hơn và được sử dụng cho các mạch điều khiển và tín hiệu. Bộ tiếp xúc được xây dựng với buồng cung và vật liệu tiếp xúc mạnh mẽ hơn để quản lý các cung chuyển đổi công suất cao mà động cơ tạo ra.
Làm thế nào để chọn điện áp cuộn dây chính xác cho DILM32-01?
Điện áp cuộn dây là một thông số lựa chọn quan trọng và phải phù hợp với điện áp điều khiển có sẵn trong hệ thống của bạn. Điện áp này hoàn toàn tách biệt với điện áp chính được chuyển đổi. DILM32-01 có sẵn với cuộn dây cho điện áp AC phổ biến (ví dụ: 24V, 110V, 230V, 400V) và điện áp DC (ví dụ: 24V, 110V). Bạn phải kiểm tra bảng dữ liệu của nhà sản xuất cho số sản phẩm cụ thể tương ứng với điện áp cuộn dây yêu cầu của bạn để đảm bảo hoạt động đúng cách.
Mục đích của việc thêm các tiếp xúc phụ trợ vào bộ tiếp xúc này là gì?
Các tiếp xúc phụ trợ là các tiếp xúc dòng điện thấp được liên kết cơ học với chuyển động của bộ tiếp xúc chính. Chúng được sử dụng để cung cấp phản hồi trạng thái cho hệ thống điều khiển. Ví dụ, một liên lạc phụ trợ mở thông thường có thể được dây với ánh sáng thí điểm để chỉ ra khi động cơ đang chạy hoặc vào đầu vào PLC để xác nhận rằng bộ tiếp xúc đã kéo thành công. Một liên lạc phụ trợ đóng cửa thông thường có thể được sử dụng trong một mạch khóa an toàn.
DILM32-01 có thể được sử dụng để đảo ngược động cơ ba pha không?
Có, nhưng nó đòi hỏi hai bộ tiếp xúc DILM32-01 và một phụ kiện khóa cơ học. Việc đảo ngược một động cơ ba pha liên quan đến việc trao đổi hai trong ba pha. Hai bộ tiếp xúc được dây để cung cấp các chuỗi pha khác nhau này. Khóa cơ học được lắp ráp vật lý giữa chúng để ngăn chặn cả hai được cung cấp năng lượng cùng một lúc, điều này sẽ gây ra một mạch ngắn pha-pha nghiêm trọng.
Những dấu hiệu điển hình cho thấy một bộ tiếp xúc như DILM32-01 cần thay thế là gì?
Các dấu hiệu có thể nhìn thấy bao gồm sự xói mòn hoặc hàn tiếp xúc có thể được nhìn thấy khi kiểm tra, tiếng ồn gào gào hoặc gào gào từ cuộn dây bị thất bại hoặc dấu hiệu quá nóng trên đầu cuối hoặc cơ thể. Các dấu hiệu hoạt động bao gồm bộ tiếp xúc không kéo liên tục, động cơ kết nối không bắt đầu hoặc bộ tiếp xúc rơi bất ngờ dưới tải. Kiểm tra nhiệt học thường xuyên cũng có thể phát hiện các vấn đề quá nóng trước khi chúng dẫn đến thất bại.
