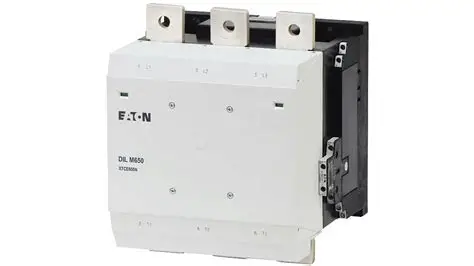

Eaton DILM650 / 22 (RA250) là một ví dụ nổi bật về một bộ tiếp xúc cấp công nghiệp mạnh mẽ và đáng tin cậy, được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của các hệ thống điều khiển công nghiệp hiện đại. Là một mô hình cụ thể trong loạt DILM được đánh giá cao của Eaton, thiết bị này về cơ bản là một bộ tiếp xúc AC được thiết kế để chuyển đổi thường xuyên của tải điện ba pha. Vai trò chính của nó là thiết lập hoặc gián đoạn điện cho thiết bị nặng như động cơ lớn, yếu tố sưởi ấm và ngân hàng biến áp, đảm bảo an toàn hoạt động và tự động hóa kiểm soát. Được đánh giá cho một dòng điện hoạt động đáng kể và được xây dựng để chịu đựng hàng triệu chu kỳ chuyển đổi, DILM650 / 22 (RA250) kết hợp các vật liệu tiên tiến và một hệ thống điện từ được thiết kế chính xác để cung cấp hiệu suất nhất quán trong môi trường đầy thách thức nhất, bao gồm cả những môi trường có độ ẩm cao, các yếu tố ăn mòn và căng thẳng rung đáng kể.
1. Tổng quan sản phẩm và nguyên tắc hoạt động
Về cốt lõi của nó, Eaton DILM650 / 22 (RA250) là một công tắc hoạt động cơ điện. Hoạt động của nó bắt đầu khi một điện áp điều khiển được áp dụng vào cuộn dây điện từ của nó. Năng lượng này tạo ra một từ trường kéo vào một thiết bị di chuyển, được liên kết cơ học với một bộ tiếp xúc điện chính mạnh mẽ. Hành động này đóng mạch, cho phép dòng chảy đến tải kết nối. Khi giảm năng lượng của cuộn dây, một cơ chế mùa xuân quay trở lại mạnh mẽ và nhanh chóng lái các tiếp xúc ra, gián đoạn an toàn mạch. Hành động làm và phá vỡ cơ bản này là nền tảng của chức năng của nó như một bộ tiếp xúc AC. "22" trong chỉ định mô hình của nó thường đề cập đến cấu hình của các tiếp xúc phụ trợ của nó, trong trường hợp này chỉ ra một sự sắp xếp cụ thể của các tiếp xúc thường mở và thường đóng được sử dụng cho tín hiệu mạch điều khiển và khóa lẫn nhau trong một hệ thống tự động lớn hơn.
2. Thông số kỹ thuật và đặc điểm hiệu suất
DILM650/22 (RA250) được xác định bởi một bộ thông số kỹ thuật toàn diện nhấn mạnh khả năng của nó như một thành phần nặng. Nó được đánh giá cho một dòng nhiệt 650 ampere, có nghĩa là khả năng xử lý tải liên tục trong điều kiện cụ thể. Điện áp hoạt động của nó trải dài các hệ thống AC ba pha công nghiệp tiêu chuẩn, thường lên đến 690V, 50/60 Hz. Một số liệu hiệu suất chính là loại sử dụng của nó, đối với mô hình này có thể là AC-3, cho thấy sự phù hợp của nó để kiểm soát động cơ lồng sóc với khởi động và dừng lại thường xuyên, và tiềm năng là AC-4 cho nhiệm vụ inching và plugging. Cuộn dây điều khiển có sẵn cho một loạt các điện áp AC và DC tiêu chuẩn, đảm bảo khả năng tương thích với các thiết kế mạch điều khiển khác nhau. Độ bền cơ điện là một đặc điểm đặc trưng của bộ tiếp xúc cấp công nghiệp này, thường được đánh giá cho vài triệu hoạt động cơ khí và hàng trăm ngàn hoạt động điện ở tải đầy đủ, một bằng chứng cho xây dựng bền của nó.
3. Tính năng thiết kế và chi tiết xây dựng
Hệ thống điện từ mạnh mẽ và công nghệ tiếp xúc
Tuổi thọ và độ tin cậy của DILM650/22 (RA250) có nguồn gốc từ hệ thống điện từ được thiết kế kỹ lưỡng của nó. Cuộn dây được đóng gói chân không để bảo vệ chống lại độ ẩm, bụi và khí quyển ăn mòn, đảm bảo hiệu suất ổn định và ngăn chặn sự suy thoái theo thời gian. mạch từ được tối ưu hóa cho tiêu thụ năng lượng thấp trong trạng thái kéo và tác động tối thiểu từ biến động điện áp cung cấp. Các tiếp xúc chính được chế tạo từ bạc-cadmium oxit hoặc các vật liệu tiếp xúc tiên tiến tương tự cung cấp khả năng chống ăn mòn điện và hàn tuyệt vời, ngay cả dưới dòng chảy cao như những gì gặp phải khi khởi động động cơ lớn. Công nghệ tiếp xúc mạnh mẽ này là nền tảng cho vai trò của nó như một bộ tiếp xúc AC đáng tin cậy.
Mô-đun liên lạc phụ trợ và kiến trúc an toàn
Một tính năng không thể thiếu của bộ tiếp xúc cấp công nghiệp này là khối tiếp xúc phụ trợ mô-đun của nó. DILM650 / 22 (RA250) được trang bị một số lượng được xác định của các tiếp xúc phụ trợ có thể chuyển đổi, cho phép chúng được cấu hình như bình thường mở hoặc bình thường đóng để phù hợp với logic cụ thể của mạch điều khiển. Những liên lạc này được liên kết về mặt vật lý với chuyển động của bộ tiếp xúc chính, cung cấp phản hồi đáng tin cậy cho trạng thái hệ thống và khóa lẫn nhau. Hơn nữa, thiết kế của bộ tiếp xúc thường kết hợp một vỏ trong suốt, chống tác động cho các tiếp xúc chính, cho phép kiểm tra trực quan mà không tháo dỡ, và các tính năng như nút vận hành thủ công để kiểm tra chức năng và thủ tục bảo trì an toàn.
Nâng cao Arc Quenching và quản lý nhiệt
Để gián đoạn an toàn các mạch AC công suất cao, DILM650 / 22 (RA250) được trang bị một hệ thống dập cung hiệu quả cao. Hệ thống này bao gồm các vòng cung deion sử dụng các tấm kim loại để tách, làm mát và tắt vòng cung điện hình thành khi các tiếp xúc mở ra. Việc ức chế cung nhanh này rất quan trọng để giảm thiểu sự mòn mài tiếp xúc và ngăn chặn lỗi giai đoạn đến giai đoạn. Toàn bộ lắp ráp được đặt trong một vỏ nhựa chống nhiệt và tự tắt tắt cung cấp độ bền môi điện cao và phân tán nhiệt hiệu quả, đảm bảo hiệu suất ổn định và góp phần vào sự an toàn tổng thể và tuổi thọ của thiết bị.
4. Lĩnh vực ứng dụng chính và giải pháp công nghiệp
Eaton DILM650 / 22 (RA250) tìm thấy vị trí của nó trong một loạt các lĩnh vực công nghiệp nơi chuyển đổi điện đáng tin cậy là không thể đàm phán. Trong các ngành công nghiệp nặng, nó là nền tảng để kiểm soát công suất chính cho máy bơm lớn, máy nén công suất cao, quạt công nghiệp và hệ thống băng tải tạo thành xương sống của các nhà máy sản xuất và chế biến. Độ bền điện cao của nó làm cho nó lý tưởng cho các ứng dụng liên quan đến việc bắt đầu và dừng lại thường xuyên. Trong lĩnh vực cơ sở hạ tầng, bộ tiếp xúc AC này được sử dụng trong các nhà máy xử lý nước và nước thải để kiểm soát máy bơm bùn và hệ thống thông khí, và trong các hệ thống HVAC thương mại để chuyển đổi tải trọng máy nén và máy làm lạnh lớn. Nó cũng là một thành phần quan trọng trong các trung tâm điều khiển động cơ, hệ thống xử lý vật liệu tự động và thậm chí trong các ứng dụng chuyên nghiệp như điều khiển cần cẩu và quản lý năng lượng trên tàu, chứng minh tính linh hoạt và độ tin cậy đặc biệt của nó.
5. Lợi thế hoạt động và lợi ích kinh tế
Nâng cao độ tin cậy hệ thống và giảm thời gian ngừng hoạt động
Lợi thế chính được cung cấp bởi DILM650 / 22 (RA250) là độ tin cậy đặc biệt của nó. Xây dựng vững chắc và vật liệu chất lượng cao của nó được thiết kế để chịu được hàng triệu hoạt động, trực tiếp dịch thành giảm thời gian ngừng hoạt động không có kế hoạch trong các quy trình công nghiệp quan trọng. Độ tin cậy này đảm bảo sản xuất liên tục và giảm thiểu sự gián đoạn tốn kém liên quan đến lỗi thành phần. Thiết kế rõ ràng để kiểm tra và bản chất mô-đun của các liên lạc phụ trợ cũng hợp lý hóa khắc phục vấn đề và bảo trì, tăng cường hơn nữa tính sẵn có hoạt động.
Hiệu quả năng lượng và tiết kiệm chi phí trong vòng đời
Là một bộ tiếp xúc công nghiệp tiết kiệm năng lượng, hệ thống điện từ của nó được thiết kế để tiêu thụ năng lượng giữ thấp. Sau khi kéo ban đầu, công suất cần thiết để giữ cho bộ tiếp xúc đóng là tối thiểu, dẫn đến chi phí hoạt động thấp hơn trong suốt cuộc đời của nó, đặc biệt là trong các ứng dụng mà nhiều bộ tiếp xúc được sử dụng. Hơn nữa, tuổi thọ sử dụng dài và yêu cầu bảo trì tối thiểu góp phần vào tổng chi phí sở hữu thấp hơn. Bằng cách giảm tần suất thay thế và lao động liên quan, bộ tiếp xúc này cung cấp lợi ích kinh tế đáng kể so với các lựa chọn thay thế ít mạnh mẽ hơn, làm cho nó trở thành một khoản đầu tư dài hạn thận trọng cho bất kỳ hoạt động công nghiệp nào.
Câu hỏi thường gặp (FAQs)
Sự khác biệt chính giữa bộ tiếp xúc mục đích chung và bộ tiếp xúc cấp công nghiệp như DILM650 là gì?
Sự khác biệt chính nằm ở độ bền, xếp hạng điện và xây dựng. Một bộ tiếp xúc cấp công nghiệp như Eaton DILM650 / 22 (RA250) được xây dựng để xử lý dòng điện cao hơn đáng kể, thường từ hàng trăm đến hàng ngàn ampere, và được đánh giá cho hàng triệu hoạt động cơ khí. Nó có một hệ thống dập cung mạnh mẽ hơn, vật liệu chống lại môi trường khắc nghiệt và được thiết kế để chịu được mức độ rung và căng thẳng nhiệt cao thường được tìm thấy trong các môi trường công nghiệp. Bộ tiếp xúc mục đích chung có xếp hạng thấp hơn, tuổi thọ hoạt động ngắn hơn và được thiết kế cho các ứng dụng nhiệm vụ nhẹ hơn.
Làm thế nào để chọn điện áp cuộn dây điều khiển chính xác cho bộ tiếp xúc AC này?
Điện áp cuộn dây điều khiển là một thông số lựa chọn quan trọng và phải phù hợp với điện áp mạch điều khiển có sẵn trong hệ thống của bạn. DILM650 / 22 (RA250) thường được cung cấp với một loạt các tùy chọn điện áp cuộn dây, bao gồm điện áp AC phổ biến và điện áp DC. Bạn phải chỉ định điện áp cần thiết khi đặt hàng. Sử dụng điện áp cuộn dây không chính xác có thể dẫn đến bộ tiếp xúc không hoạt động, nói chuyện hoặc duy trì thiệt hại. Luôn tham khảo dữ liệu của nhà sản xuất để xác nhận các biến thể cuộn dây có sẵn và thông số kỹ thuật của chúng.
Các chỉ định như "22" và "RA250" trong số mô hình có ý nghĩa gì?
Trong danh nghĩa của Eaton, "22" thường chỉ ra cấu hình của các liên lạc phụ trợ tích hợp. Trong trường hợp này, nó thường có nghĩa là hai liên lạc thường mở và hai liên lạc thường đóng. "RA250" là hậu tố số danh mục chỉ định một biến thể sản phẩm cụ thể, có thể bao gồm các tính năng cụ thể như cuộn dây đặc biệt, các loại đầu cuối sửa đổi hoặc bao bì. Để giải thích chính xác, luôn được khuyên nên tham khảo hướng dẫn lựa chọn sản phẩm chính thức của Eaton hoặc bảng dữ liệu cho cấu hình chính xác và các tính năng tùy chọn.
Bộ tiếp xúc này có thể được sử dụng để chuyển đổi tải DC không?
Không, Eaton DILM650 / 22 (RA250) được thiết kế đặc biệt và được đánh giá là bộ tiếp xúc AC. Hệ thống dập vòng cung và mạch từ được tối ưu hóa cho hành vi không vượt qua của dòng điện chuyển tiếp, tự nhiên hỗ trợ tuyệt chủng vòng cung. Sử dụng bộ tiếp xúc AC để gián đoạn tải DC có thể cực kỳ nguy hiểm, vì vòng cung DC ổn định hơn nhiều và khó dập tắt, dẫn đến thiệt hại tiếp xúc nghiêm trọng, hàn và mối nguy hiểm cháy tiềm năng. Đối với tải DC, một bộ tiếp xúc được đánh giá đặc biệt cho hoạt động DC phải được sử dụng.
Kiểm tra bảo trì quan trọng là gì để đảm bảo tuổi thọ dài của bộ tiếp xúc này?
Bảo trì thường xuyên là rất quan trọng cho hiệu suất tối ưu. Kiểm tra chính bao gồm kiểm tra thị giác cho bất kỳ dấu hiệu của thiệt hại vật lý, ô nhiễm hoặc biến màu. Các liên lạc chính và phụ trợ nên được kiểm tra cho lỗ quá mức, ăn mòn, hoặc dấu hiệu hàn; Điều này có thể đòi hỏi việc loại bỏ vòng cung. Bộ tiếp xúc nên được vận hành bằng tay để đảm bảo chuyển động cơ học tự do. Nó cũng rất quan trọng để giữ bề mặt lắp đặt sạch sẽ và chặt chẽ, và để xác minh rằng điện áp cuộn dây vẫn ở trong khoan dung được chỉ định. Luôn thực hiện bảo trì với nguồn điện cắt kết nối an toàn và khóa ra.
