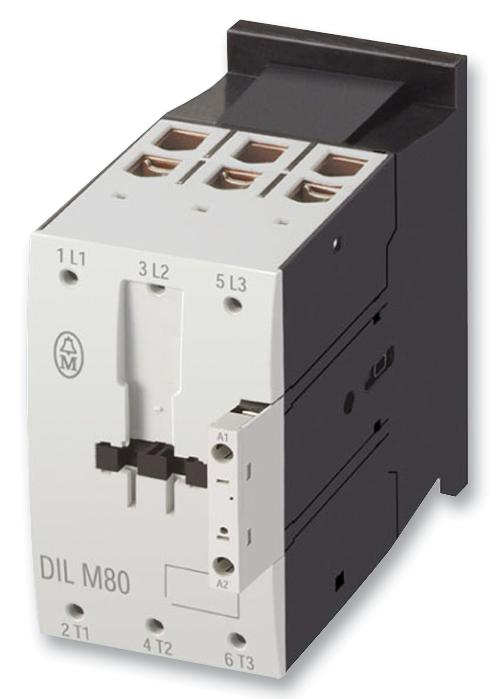

Eaton DILM80 là một thành phần nền tảng trong hệ thống điều khiển động cơ công nghiệp và phân phối điện, thể hiện một thiết kế tập trung vào độ tin cậy, an toàn và tuổi thọ dài. Là một bộ tiếp xúc AC 3 cực, về cơ bản nó là một công tắc hoạt động bằng điện được thiết kế để tạo hoặc phá vỡ mạch điện để tải, phổ biến nhất là động cơ điện. Mô hình cụ thể này được thiết kế cho các mạch điều khiển với điện áp 230V 50Hz và 240V 60Hz, làm cho nó trở thành một giải pháp linh hoạt cho một loạt các ứng dụng công nghiệp và thương mại. Hoạt động như một yếu tố quan trọng trong một bộ lắp ráp khởi động động cơ, DILM80 hoạt động song song với các relê quá tải để cung cấp một giải pháp toàn diện để khởi động, dừng và bảo vệ động cơ AC. Cấu trúc mạnh mẽ của nó đảm bảo hiệu suất nhất quán trong việc chuyển đổi tải dòng cao, góp phần vào an toàn hoạt động và hiệu quả tự động hóa của máy móc trong các lĩnh vực khác nhau, từ sản xuất và xử lý vật liệu đến HVAC và hệ thống xử lý nước.
1. Tổng quan sản phẩm và nguyên tắc chức năng
Eaton DILM80 là một thành viên của loạt bộ tiếp xúc DILM nổi tiếng, được thiết kế để điều khiển trực tiếp động cơ AC ba pha và tải điện khác. Nguyên tắc hoạt động cốt lõi của nó là hoạt động điện từ. Khi một điện áp điều khiển được áp dụng vào cuộn dây của bộ tiếp xúc, nó tạo ra một từ trường kéo vào một lõi di chuyển, đóng cửa cơ học các tiếp xúc điện chính. Hành động này hoàn thành mạch ba pha, cho phép dòng chảy đến động cơ. Khi giảm năng lượng cuộn dây, một cơ chế mùa xuân trả lại lõi di chuyển đến vị trí ban đầu của nó, buộc các tiếp xúc chính mở và gián đoạn an toàn nguồn cung cấp điện. Chức năng làm và phá vỡ cơ bản này là cơ sở của tất cả các hoạt động bắt đầu-dừng cho động cơ.
Trong bối cảnh của một bộ khởi động động cơ, bộ tiếp xúc DILM80 đóng vai trò là thành phần chuyển đổi. Nó thường được ghép nối với một relê quá tải nhiệt, cung cấp bảo vệ thiết yếu chống lại thiệt hại động cơ từ sự hút dòng quá mức gây ra bởi quá tải hoặc hỏng giai đoạn. Toàn bộ lắp ráp được thiết kế để dễ dàng lắp ráp trên đường ray DIN tiêu chuẩn, đơn giản hóa lắp ráp và bảo trì. DILM80 được đặc trưng bởi kích thước nhỏ gọn của nó, giúp tiết kiệm không gian trong bảng điều khiển, và khả năng xử lý dòng chảy cao liên quan đến khởi động động cơ, đảm bảo hoạt động đáng tin cậy trên hàng triệu chu kỳ cơ học.
2. Thông số kỹ thuật và dữ liệu hiệu suất
DILM80 được xác định bởi một bộ thông số kỹ thuật toàn diện quyết định phạm vi ứng dụng của nó. Nó được đánh giá cho một dòng điện hoạt động danh nghĩa, thường lên đến 80A ở loại sử dụng AC-3, bao gồm khởi động và dừng động cơ lồng sóc. Điện áp hoạt động định mức là 690V AC, làm cho nó phù hợp với các hệ thống điện công nghiệp ba pha phổ biến. Điện áp cuộn dây điều khiển, như được chỉ định cho mô hình này, được thiết kế cho 230V 50Hz và 240V 60Hz, cho phép nó được điều khiển trực tiếp bởi biến áp điều khiển tiêu chuẩn hoặc đầu ra PLC ở nhiều khu vực.
Độ bền điện là một số liệu hiệu suất quan trọng, với DILM80 được xếp hạng cho một số lượng cao các chu kỳ hoạt động, thường là hàng triệu, trong điều kiện tải định mức. Độ bền cơ học của nó thậm chí còn cao hơn, chứng minh sự mạnh mẽ của thiết kế của nó. Bộ tiếp xúc có thiết kế nhỏ gọn tuân thủ các tiêu chuẩn quốc tế về kích thước, tạo điều kiện dễ dàng thay thế và khả năng tương tác. Nó cũng có khả năng chịu đựng dòng ngắn mạch cao, cho phép nó vẫn nguyên vẹn trong trường hợp xảy ra lỗi hạ lưu cho đến khi một cắt mạch bảo vệ hoạt động. Sản phẩm mang chứng nhận toàn cầu như UL, CSA và CE, khẳng định tuân thủ các tiêu chuẩn an toàn và hiệu suất quốc tế.
3. Tính năng thiết kế và chi tiết xây dựng
Xây dựng mạnh mẽ và hệ thống dập vòng cung
Eaton DILM80 được xây dựng cho tuổi thọ dài và độ tin cậy trong môi trường đòi hỏi. Nhà ở được xây dựng từ vật liệu nhiệt nhựa tự tắt cao cấp cung cấp sức mạnh cơ học và khả năng chống theo dõi tuyệt vời. Các tiếp xúc chính thường được làm bằng bạc-cadmium oxit hoặc một vật liệu tiên tiến tương tự cung cấp khả năng chống hàn và xói mòn tuyệt vời từ cung điện. Một tính năng chính của bất kỳ bộ tiếp xúc AC 3 cực công suất nào là vòng cung của nó, và DILM80 được trang bị một hệ thống dập vòng cung deion hiệu quả. Hệ thống này sử dụng tấm kim loại để tách, làm mát và tắt vòng cung điện hình thành khi các tiếp xúc mở dưới tải, đảm bảo sự gián đoạn dòng điện nhanh chóng và bảo vệ các tiếp xúc khỏi mài mòn quá mức.
Modularity và Linh hoạt liên lạc phụ trợ
Một lợi thế thiết kế quan trọng của DILM80 là tính mô-đun của nó. Nó có thể dễ dàng được trang bị một loạt các khối tiếp xúc phụ trợ snap-on. Các khối này, có sẵn trong cấu hình mở và đóng bình thường, cung cấp các liên lạc bổ sung được liên kết cơ học với hoạt động của bộ tiếp xúc chính. Những liên lạc phụ trợ này là cần thiết để xây dựng các mạch khóa lẫn nhau, tín hiệu tình trạng của bộ tiếp xúc đến bộ điều khiển logic có thể lập trình (PLC) hoặc điều khiển đèn chỉ báo, do đó tăng cường chức năng tổng thể của hệ thống điều khiển mà không cần không gian bổ sung hoặc dây phức tạp.
Thiết kế đầu cuối và khả năng phục vụ
Bộ tiếp xúc được thiết kế với các đầu cuối kiểu kẹp thân thiện với người dùng tạo điều kiện cho các kết nối dây an toàn và đáng tin cậy. Các thiết bị đầu cuối này thường được thiết kế để chấp nhận một loạt các kích thước dây và có thể được truy cập dễ dàng với các công cụ tiêu chuẩn, giảm thời gian cài đặt. Một số phiên bản cũng có thể có vỏ trong suốt cho phép kiểm tra trực quan các tiếp xúc chính mà không tháo rời đơn vị, đó là một tính năng có giá trị cho bảo trì phòng ngừa và khắc phục vấn đề.
4. Lĩnh vực ứng dụng chính và giải pháp công nghiệp
Bộ tiếp xúc AC 3 cực Eaton DILM80 được sử dụng rộng rãi như một thành phần quan trọng trong các trung tâm điều khiển động cơ (MCC) để điều khiển máy bơm, quạt, máy nén và băng tải trong các nhà máy công nghiệp. Độ tin cậy của nó rất quan trọng đối với các dây chuyền sản xuất tự động, nơi thời gian ngừng hoạt động không lập kế hoạch có thể dẫn đến tổn thất tài chính đáng kể. Trong lĩnh vực xây dựng thương mại, nó là một con ngựa làm việc trong các hệ thống HVAC, kiểm soát máy nén và quạt trong máy làm lạnh, đơn vị xử lý không khí và tháp làm lạnh, góp phần kiểm soát khí hậu hiệu quả.
Ngoài việc khởi động động cơ, DILM80 cũng được sử dụng trong các ứng dụng phân phối điện, chẳng hạn như chuyển mạch tụ điện để điều chỉnh yếu tố điện và công tắc chuyển tự động cho các hệ thống điện chờ. Thiết kế mạnh mẽ của nó làm cho nó phù hợp với các ứng dụng nặng như điều khiển cần cẩu, thang cuốn và máy móc công nghiệp nơi bắt đầu và dừng lại thường xuyên là phổ biến. Cấu hình khởi động động cơ, kết hợp DILM80 với một relê quá tải, cung cấp một giải pháp hoàn chỉnh và nhỏ gọn cho các nhà sản xuất OEM (nhà sản xuất thiết bị gốc) máy móc xây dựng cho các ngành công nghiệp đóng gói, thực phẩm và đồ uống và nước / nước thải.
5. Lợi thế hoạt động và lợi ích kinh tế
Nâng cao độ tin cậy hệ thống và giảm thời gian ngừng hoạt động
Lợi thế hoạt động chính của Eaton DILM80 là độ tin cậy được chứng minh của nó. Các vật liệu chất lượng cao và kỹ thuật chính xác dẫn đến một bộ tiếp xúc có thể chịu được hàng triệu hoạt động, giảm thiểu nguy cơ thất bại. Điều này trực tiếp dịch thành tăng thời gian hoạt động của máy và giảm chi phí bảo trì. Việc đánh dấu rõ ràng các thiết bị đầu cuối và dễ dàng thêm các liên lạc phụ trợ cũng làm giảm thời gian cần thiết để lắp đặt và sửa đổi, dẫn đến chi phí lao động thấp hơn.
Hiệu quả năng lượng và tuân thủ an toàn
Các bộ tiếp xúc hiện đại như DILM80 được thiết kế với hiệu quả năng lượng trong tâm trí. Các mạch cuộn dây được tối ưu hóa cho tiêu thụ năng lượng thấp, giảm chi phí hoạt động của hệ thống điều khiển. Hơn nữa, cơ chế tiếp xúc được điều khiển tích cực và dập cung đáng tin cậy tăng cường an toàn hoạt động bằng cách đảm bảo trạng thái tiếp xúc rõ ràng và chứa cung điện. Tuân thủ các tiêu chuẩn quốc tế đảm bảo rằng các thành phần đáp ứng các yêu cầu an toàn nghiêm ngặt, điều cần thiết để bảo vệ cả nhân viên và thiết bị.
Câu hỏi thường gặp (FAQs)
Sự khác biệt chính giữa bộ tiếp xúc và bộ khởi động động cơ là gì?
Một bộ tiếp xúc AC 3 cực như Eaton DILM80 là một công tắc điện từ được thiết kế để xử lý tải dòng điện cao, và chức năng duy nhất của nó là mở và đóng một mạch điện. Một bộ khởi động động cơ là một đơn vị chức năng hoàn chỉnh hơn bao gồm một bộ tiếp xúc như yếu tố chuyển đổi cốt lõi của nó, cộng với sự bổ sung quan trọng của một relé quá tải. Rô le quá tải cung cấp bảo vệ chuyên dụng cho động cơ chống lại quá nóng do dòng điện quá mức từ quá tải hoặc mất pha, mà một mình bộ tiếp xúc không cung cấp.
DILM80 có thể được sử dụng cho cả hệ thống điện 50Hz và 60Hz không?
Có, mô hình được chỉ định DILM80 với cuộn dây được đánh giá là 230V 50Hz / 240V 60Hz được thiết kế để tương thích với cả hai tần số công suất phổ biến. Xếp hạng kép này cung cấp sự linh hoạt đáng kể cho thiết bị có thể được triển khai ở các khu vực địa lý khác nhau hoặc trong các cơ sở có nguồn cung cấp điện khác nhau. Tuy nhiên, điều quan trọng luôn là xác minh đánh dấu điện áp cuộn dây cụ thể trên bản thân bộ tiếp xúc để đảm bảo nó phù hợp với điện áp cung cấp điều khiển có sẵn.
Tầm quan trọng của loại sử dụng AC-3 là gì?
Danh mục sử dụng AC-3 là một phân loại tiêu chuẩn được xác định bởi tiêu chuẩn IEC. Nó chỉ định nhiệm vụ của một thiết bị chuyển đổi cho "khởi động động cơ lồng sóc và tắt trong khi chạy". Về cơ bản, nó có nghĩa là bộ tiếp xúc được đánh giá để chịu được dòng điện xâm nhập cao (thường gấp 6-10 lần dòng điện tải đầy đủ) xảy ra khi động cơ bắt đầu, và nó cũng có khả năng phá vỡ dòng điện tải đầy đủ của động cơ một khi nó đạt tốc độ. Đây là xếp hạng phổ biến nhất cho các ứng dụng khởi động động cơ mục đích chung.
Làm thế nào để chọn rơ le quá tải chính xác để ghép với bộ tiếp xúc DILM80?
Rô le quá tải phải được chọn dựa trên dòng điện tải đầy đủ (FLC) của động cơ mà nó được thiết kế để bảo vệ. Eaton cung cấp một loạt các relé quá tải phù hợp được thiết kế đặc biệt để được gắn trực tiếp vào các bộ tiếp xúc dòng DILM. Việc lựa chọn liên quan đến việc lựa chọn một relé có phạm vi điều chỉnh hiện tại bao gồm FLC của động cơ. Phối hợp đúng cách giữa khả năng phá vỡ của bộ tiếp xúc và đặc điểm gật của relé đảm bảo bảo vệ động cơ hoàn chỉnh và an toàn.
Điều gì cần bảo trì cho một bộ tiếp xúc như DILM80?
Bảo trì thường là tối thiểu nhưng quan trọng cho độ tin cậy dài hạn. Nó liên quan đến kiểm tra thị giác định kỳ cho các dấu hiệu của thiệt hại vật lý hoặc quá nóng (biến màu). Bộ tiếp xúc nên được giảm năng lượng, và các tiếp xúc có thể được kiểm tra về sự xói mòn hoặc hàn quá mức; Một số phiên bản có bao phủ minh bạch cho mục đích này. Giữ đơn vị sạch sẽ và không có bụi và độ ẩm quá mức cũng rất quan trọng. Nó được khuyên nên tuân theo lịch trình bảo trì được phác thảo trong tài liệu chính thức của Eaton.
