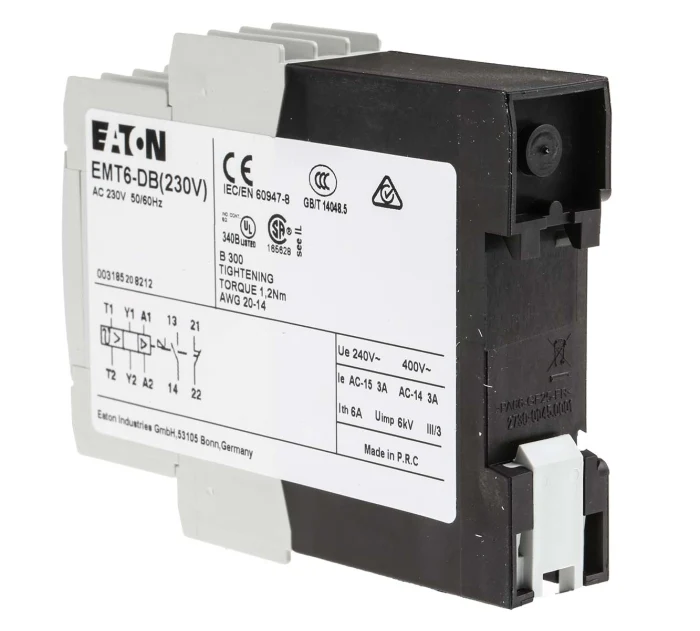

Eaton EMT6-DB ((230V) là một rơle quá tải động cơ tinh vi tích hợp công nghệ rơle nhiệt istor PTC để cung cấp bảo vệ toàn diện cho động cơ điện và máy móc liên quan trong môi trường công nghiệp đòi hỏi. Thiết bị này được thiết kế đặc biệt để bảo vệ thiết bị chống lại quá nóng do nhiệm vụ khởi động khó khăn, phanh, bất thường điện áp và tần số chuyển đổi cao. Bằng cách theo dõi liên tục nhiệt độ thông qua các cảm biến nhiệt điện tử PTC nhúng trực tiếp trong cuộn dây động cơ, relê nhiệt điện tử PTC này cung cấp một lớp phòng thủ quan trọng, ngăn chặn thời gian ngừng hoạt động tốn kém và kéo dài tuổi thọ hoạt động của động cơ trong các ứng dụng từ tự động hóa công nghiệp đến các hệ thống điều khiển máy móc phức tạp. Các chức năng thiết lập lại linh hoạt và danh mục chứng nhận rộng rãi của nó làm cho nó trở thành một lựa chọn linh hoạt và đáng tin cậy cho các ứng dụng toàn cầu.
1.Tổng quan sản phẩm và các nguyên tắc hoạt động cốt lõi
Eaton EMT6-DB (230V) hoạt động như một relê quá tải động cơ chuyên dụng, một thành phần quan trọng trong bất kỳ trung tâm điều khiển động cơ nào. Vai trò chính của nó là ngắt kết nối mạch động cơ khi phát hiện điều kiện hoạt động bất thường có thể dẫn đến quá nóng và hư hại. Không giống như các relê quá tải nhiệt truyền thống chỉ dựa vào dải kim loại và đo dòng điện, thiết bị này tăng cường bảo vệ bằng cách phản ứng trực tiếp với điều kiện nhiệt độ thực tế trong động cơ thông qua nhiệt tố PTC (Hệ số nhiệt độ tích cực).
Các nhiệt điện tử PTC này là các điện trở nhạy cảm với nhiệt độ được đặt trực tiếp trong cuộn dây, vòng bi hoặc hộp số của động cơ. Dưới nhiệt độ bình thường, nhiệt điện tử thể hiện kháng thấp. Tuy nhiên, một khi ngưỡng nhiệt độ được xác định trước được vượt qua, kháng của chúng tăng đáng kể. Các EMT6-DB (230V) PTC thermistor rơ le theo dõi sự thay đổi kháng cự này. Khi một tình trạng lỗi được phát hiện, các chuyến đi rơ le, tín hiệu bộ tiếp xúc liên quan để phá vỡ mạch và do đó ngăn chặn thiệt hại động cơ. Theo dõi nhiệt độ trực tiếp này cung cấp một phương pháp bảo vệ chính xác và đáng tin cậy hơn so với các hệ thống dựa trên tính toán gián tiếp.
2. Thông số kỹ thuật và thuộc tính thiết kế
EMT6-DB (230V) được thiết kế cho điện áp điều khiển 230 V AC. Các tiếp xúc phụ trợ của nó được đánh giá cho 400 V AC và 3 A, làm cho nó phù hợp với các cấu hình mạch điều khiển khác nhau. Thiết bị có thiết kế nhỏ gọn, tiết kiệm không gian với kích thước khoảng 102mm x 78mm x 22,5mm, tạo điều kiện dễ dàng tích hợp vào bảng điều khiển. Nó được thiết kế cho lắp đặt đường sắt DIN tiêu chuẩn, với tùy chọn lắp đặt vít bằng cách sử dụng bộ chuyển đổi, cung cấp tính linh hoạt trong quá trình lắp đặt.
Rô le quá tải động cơ này được xây dựng để hoạt động đáng tin cậy trong phạm vi nhiệt độ môi trường rộng từ -25 ° C đến + 45 ° C. Nó tiêu thụ công suất định mức 2W, cho thấy hoạt động tiết kiệm năng lượng của nó. Rô-lé được trang bị một công tắc lựa chọn thiết lập lại từ xa / thủ công, một nút kiểm tra để kiểm tra chức năng và các chỉ báo LED rõ ràng cho tình trạng điện và lỗi, giúp chẩn đoán nhanh chóng và khắc phục vấn đề. Hơn nữa, mô hình EMT6-DB (230V) bao gồm bộ nhớ lỗi và cung cấp an toàn điện áp không, đảm bảo hoạt động an toàn ngay cả trong trường hợp lỗi điện áp.
3. Tính năng chính và lợi thế chức năng
Khả năng mạch cảm biến kép để tăng cường giám sát
Một tính năng nổi bật của loạt relé nhiệt điện tử PTC này là khả năng hỗ trợ hai mạch cảm biến. Điều này cho phép một thiết bị duy nhất theo dõi nhiệt độ ở hai điểm riêng biệt, chẳng hạn như đồng thời theo dõi cuộn dây động cơ và nhiệt độ vòng bi hoặc nhiệt độ dầu hộp số. Khả năng giám sát kép này cung cấp một kế hoạch bảo vệ toàn diện hơn, có thể được sử dụng để thực hiện một hệ thống cảnh báo sớm và cung cấp một giải pháp hiệu quả về chi phí, tiết kiệm không gian so với việc cài đặt hai thiết bị giám sát riêng biệt.
Các chức năng thiết lập lại và chẩn đoán linh hoạt
EMT6-DB (230V) cung cấp cho các nhà khai thác nhiều tùy chọn đặt lại thông qua một công tắc chọn, bao gồm đặt lại thủ công, tự động và từ xa. Sự linh hoạt này rất quan trọng cho các giao thức hoạt động và an toàn khác nhau. Nút thử nghiệm tích hợp cho phép kiểm tra chức năng an toàn và thường xuyên của relé mà không cần mô phỏng tình trạng lỗi trên động cơ thực tế. Các chỉ báo LED rõ ràng cho tình trạng điện và lỗi cho phép chẩn đoán thị giác nhanh chóng, giảm thời gian trung bình để sửa chữa (MTTR) trong khi ngừng hoạt động.
An toàn và tuân thủ mạnh mẽ cho sử dụng toàn cầu
Rô le quá tải động cơ này được thiết kế để đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt, giữ chứng nhận UL, CSA và CE. Các mạch cảm biến của nó được cô lập khỏi điện áp điều khiển, tăng cường an toàn hoạt động cho nhân viên. Việc bao gồm an toàn điện áp không đảm bảo rằng các chỉ báo lỗi được duy trì và hệ thống vẫn ở trong trạng thái an toàn ngay cả trong khi mất điện áp, ngăn chặn khởi động lại bất ngờ và các mối nguy hiểm tiềm năng.
4. Phạm vi ứng dụng và giải pháp công nghiệp
Eaton EMT6-DB (230V) là không thể thiếu trong các thiết lập công nghiệp nơi độ tin cậy động cơ là tối ưu. Nó lý tưởng cho việc bảo vệ động cơ trong máy dễ bị các hoạt động đòi hỏi như khởi động và dừng lại thường xuyên, tải nặng và phanh. Theo dõi nhiệt độ trực tiếp của nó làm cho nó đặc biệt hiệu quả để bảo vệ động cơ chống nổ (EEx e).
Các ứng dụng mở rộng hơn chỉ là bảo vệ cuộn dây động cơ. Rô le nhiệt istor PTC này cũng được sử dụng để theo dõi nhiệt độ trong vòng bi động cơ, hộp số và hệ thống làm mát, cung cấp một cách tiếp cận toàn diện cho sức khỏe máy. Điều này làm cho nó trở thành một thành phần quan trọng trong các ngành công nghiệp như sản xuất, tự động hóa quy trình, xử lý nước và xử lý vật liệu, nơi nó giúp nâng cao an toàn hệ thống tổng thể, giảm chi phí bảo trì và ngăn chặn mất mát sản xuất do hỏng động cơ.
Quan điểm mở rộng: Vai trò của PTC Thermistor Relay trong bảo vệ động cơ hiện đại
Hiểu sự thay đổi công nghệ từ các relé quá tải truyền thống sang các hệ thống relé nhiệt istor PTC tiên tiến là chìa khóa để đánh giá cao giá trị của EMT6-DB ((230V).
1. Bảo vệ nhiệt truyền thống vs.Advanced PTC Thermistor
Các relê quá tải nhiệt truyền thống bảo vệ động cơ bằng cách mô phỏng đặc điểm nhiệt của động cơ bằng cách sử dụng một dải kép kim loại được làm nóng bởi dòng điện động cơ. Mặc dù có hiệu quả chống lại quá tải chung, chúng không thể giải thích các yếu tố như thông gió kém, nhiệt độ môi trường cao hoặc làm mát không cân bằng, điều này cũng dẫn đến quá nóng nguy hiểm.
Ngược lại, một relê nhiệt điện tử PTC như EMT6-DB (230V) cung cấp bảo vệ trực tiếp và chính xác. Vì các cảm biến PTC được nhúng vật lý trong cuộn dây động cơ, chúng đo nhiệt độ hoạt động thực tế của phần quan trọng nhất của động cơ, bất kể nguyên nhân làm nóng. Điều này cung cấp một sự phản ánh chính xác và đáng tin cậy hơn của trạng thái nhiệt của động cơ, bảo vệ nó khỏi quá tải, điều kiện rotor khóa và làm mát không đủ với độ chính xác cao hơn. Phương pháp cảm biến nhiệt độ trực tiếp này là một bước tiến hóa quan trọng trong công nghệ bảo vệ động cơ.
2.Hướng dẫn tích hợp và lựa chọn hệ thống
Tích hợp EMT6-DB (230V) vào một hệ thống điều khiển động cơ yêu cầu ghép nó với một bộ tiếp xúc động cơ tương thích. Các nhiệt điện tử PTC được nhúng trong động cơ phải được kết nối với các đầu cuối cảm biến của relé. Điều quan trọng là xác minh rằng động cơ được trang bị các cảm biến PTC này và rằng đặc điểm của chúng (nhiệt độ chuyến đi) tương thích với thông số kỹ thuật của relé.
Khi lựa chọn một relé quá tải động cơ cho một ứng dụng cụ thể, các kỹ sư phải xem xét các biến thể dòng EMT6. Tiêu chuẩn EMT6 cung cấp thiết lập lại tự động. Mô hình EMT6-DB, được thảo luận ở đây, thêm một bộ lựa chọn đặt lại từ xa, một nút kiểm tra và bộ nhớ lỗi. Phiên bản EMT6-DBK bao gồm bảo vệ chống lại quần ngắn cáp cảm biến và an toàn điện áp không. Việc lựa chọn mô hình chính xác phụ thuộc vào các chức năng an toàn cần thiết, phương pháp thiết lập lại mong muốn và tính quan trọng của ứng dụng.
Câu hỏi thường gặp (FAQs)
Những lợi thế hoạt động của bộ lựa chọn đặt lại từ xa / thủ công trên EMT6-DB ((230V) là gì?
Bộ lựa chọn đặt lại từ xa cung cấp tính linh hoạt hoạt động và tăng cường an toàn. Trong chế độ "Hướng dẫn sử dụng", relê phải được thiết lập lại vật lý tại chỗ tại thiết bị sau một chuyến đi, cho phép nhân viên kiểm tra thiết bị trước khi khởi động lại. Tùy chọn "Remote" reset cho phép relé được thiết lập lại từ bảng điều khiển, hữu ích cho các cài đặt tự động hoặc khó tiếp cận. Sự linh hoạt này cho phép chiến lược thiết lập lại được điều chỉnh theo các thủ tục an toàn và hoạt động cụ thể của cơ sở.
Bảo vệ dựa trên nhiệt istor PTC trong rơ le này khác với rơ le quá tải nhiệt hai kim loại thông thường như thế nào?
Một relé hai kim loại thông thường cung cấp bảo vệ thời gian ngược dựa trên dòng điện chảy qua mạch động cơ. Nó bắt chước đường cong sưởi ấm của động cơ nhưng không đo nhiệt độ thực tế. Rô le nhiệt istor PTC cung cấp giám sát nhiệt độ trực tiếp bên trong cuộn dây động cơ thông qua cảm biến. Điều này có nghĩa là nó phản ứng với trạng thái nhiệt thực sự của động cơ, cung cấp bảo vệ không chỉ từ quá dòng, mà còn từ các nguyên nhân quá nóng khác như nhiệt độ xung quanh cao, thông gió bị chặn hoặc khởi động thường xuyên, dẫn đến bảo vệ động cơ toàn diện và chính xác hơn.
Khả năng mạch cảm biến kép có thể được sử dụng để tạo ra hệ thống báo động trước không?
Có, sự sẵn có của hai đầu vào cảm biến độc lập là một tính năng chính có thể được tận dụng cho hệ thống báo động trước hoặc cảnh báo. Một mạch cảm biến có thể được đặt ở ngưỡng nhiệt độ thấp hơn để cung cấp cảnh báo sớm trước khi đạt được nhiệt độ quan trọng, cho phép các nhà khai thác điều tra và can thiệp trước khi tắt hoàn toàn xảy ra. mạch cảm biến thứ hai có thể được đặt ở nhiệt độ chuyến đi quan trọng. Điều này cho phép bảo trì dự đoán và có thể giúp ngăn chặn việc dừng sản xuất không cần thiết.
Rô le này có phù hợp để bảo vệ động cơ trong khí quyển có khả năng nổ không?
Các EMT6-DB ((230V) PTC thermistor relé được thiết kế để sử dụng trong bảo vệ động cơ trong các môi trường đòi hỏi khác nhau. Được lưu ý rằng dòng EMT6, với giám sát nhiệt độ trực tiếp thông qua nhiệt istor PTC, phù hợp để bảo vệ động cơ EEx e chống nổ. Tuy nhiên, đối với bất kỳ ứng dụng cụ thể nào trong bầu khí quyển có khả năng nổ, điều cần thiết là xác minh chứng nhận hiện tại và hoàn chỉnh và đảm bảo rằng toàn bộ hệ thống, bao gồm động cơ, cảm biến và rơ le, được phê duyệt để sử dụng trong phân loại khu vực nguy hiểm cụ thể đó.
Tầm quan trọng của tính năng 'an toàn điện áp không' trong biến thể EMT6-DBK là gì?
Tính năng 'an toàn điện áp không', được tìm thấy trong biến thể EMT6-DBK cao cấp, là một chức năng an toàn quan trọng. Nó đảm bảo rằng nếu xảy ra sự cố điện áp, chỉ báo lỗi của relê được duy trì. Điều này ngăn chặn máy tự động khởi động lại một khi năng lượng được khôi phục nếu có lỗi trước khi mất năng lượng. Tính năng này rất quan trọng để bảo vệ cả nhân viên và thiết bị khỏi các công ty khởi nghiệp bất ngờ, phù hợp với các tiêu chuẩn an toàn máy móc hiện đại.
