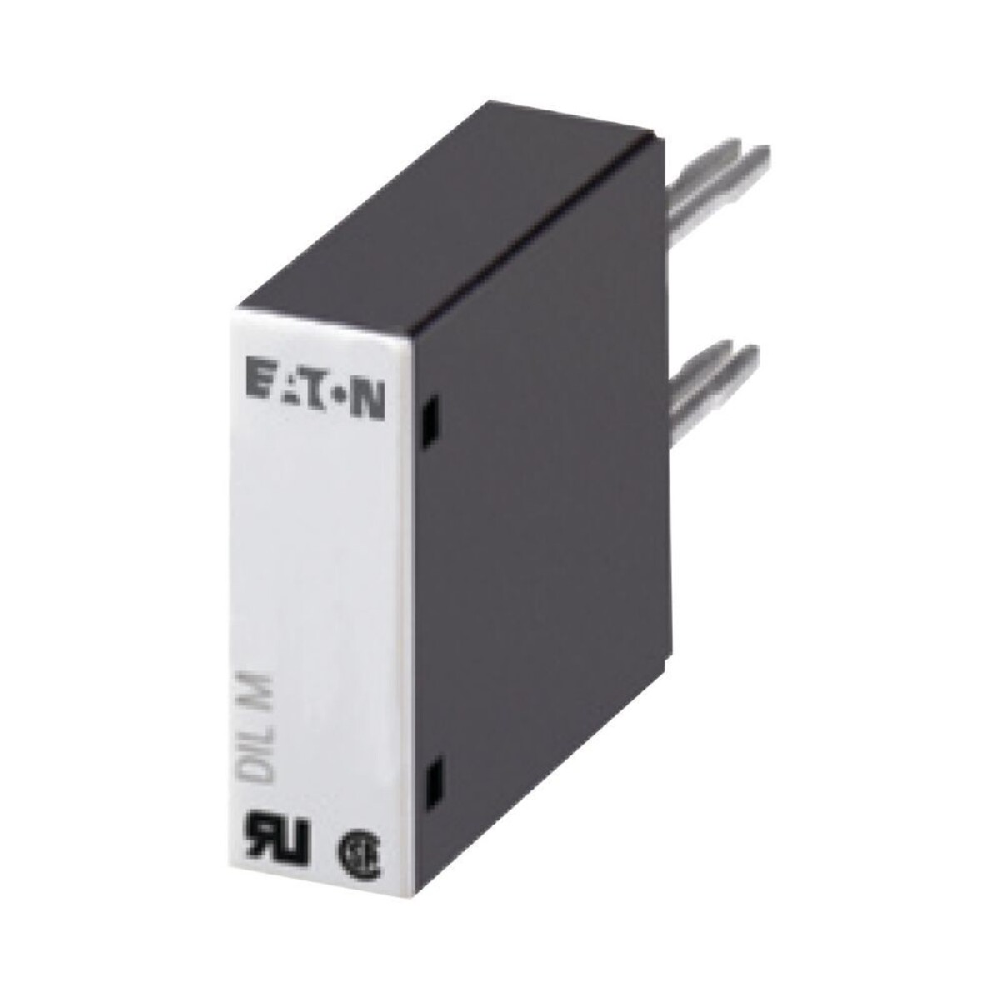

Eaton DILM95-XSPV240 240V Varistor Contactor Bộ hấp thụ bảo vệ surge

Eaton DILM95-XSPV240 là một bộ bảo vệ surge Contactor chuyên dụng được thiết kế để bảo vệ các thành phần điều khiển nhạy cảm khỏi các chuyển động điện áp gây thiệt hại. Thiết bị này sử dụng một cơ chế Varistor Surge Absorber mạnh mẽ, được thiết kế để bảo vệ cuộn dây bộ tiếp xúc và các tải cảm ứng khác khỏi các cơn điện áp thường xảy ra trong các hoạt động chuyển đổi. Bằng cách kẹp hiệu quả quá điện áp tạm thời và chuyển hướng dòng điện sóng ra khỏi các thành phần quan trọng, bộ bảo vệ này đảm bảo sự ổn định hoạt động và kéo dài đáng kể tuổi thọ của thiết bị điện. Thiết kế cụ thể của nó để tích hợp với loạt bộ tiếp xúc DILM của Eaton làm cho nó trở thành một thành phần cần thiết để tăng cường độ tin cậy hệ thống trong tự động hóa công nghiệp, trung tâm điều khiển động cơ và hệ thống phân phối điện.

1. Tổng quan sản phẩm và các nền tảng công nghệ cốt lõi

Eaton DILM95-XSPV240 hoạt động như một phụ kiện bảo vệ quan trọng trong các mạch điều khiển động cơ và chuyển đổi điện. Contactor Surge Protector này hoạt động theo nguyên tắc kháng biến, một đặc điểm trung tâm của công nghệ Varistor Surge Absorber của nó. Thành phần cốt lõi là một varistor kim loại-oxyt (MOV) có mối quan hệ điện áp-dòng không tuyến tính. Trong điều kiện hoạt động bình thường, với mức điện áp dưới ngưỡng của nó, varistor duy trì trạng thái trở kháng cao, hoạt động hiệu quả như một mạch mở và vẽ dòng rò rỉ tối thiểu. Điều này cho phép cuộn dây tiếp xúc hoạt động mà không có bất kỳ sự can thiệp nào. Tuy nhiên, khi một sự gia tăng điện áp xảy ra và vượt quá điện áp kẹp của varistor, thiết bị ngay lập tức chuyển sang trạng thái trở kháng rất thấp, tạo ra một con đường ngắn mạch được kiểm soát chuyển hướng năng lượng tạm thời có hại ra khỏi cuộn dây bộ tiếp xúc và an toàn vào con đường mặt đất.

Mô hình cụ thể này được thiết kế như một phụ kiện bổ sung cho bộ tiếp xúc dòng DILM của Eaton, đặc biệt tương thích với các mô hình DILM40 thông qua DILM95, đảm bảo tích hợp liền mạch mà không yêu cầu sửa đổi dây phức tạp. Thiết kế plug-on đơn giản hóa các thủ tục lắp đặt và bảo trì trong khi đảm bảo khả năng tương thích điện và cơ học hoàn hảo. Đơn vị được đánh giá cho hoạt động liên tục trên các hệ thống với điện áp điều khiển dao động từ 130 đến 240 volt AC, bao gồm điện áp mạch điều khiển công nghiệp phổ biến. Xây dựng kết hợp các vật liệu bền có khả năng chịu được các căng thẳng điện và điều kiện môi trường thường được tìm thấy trong các môi trường công nghiệp, bao gồm các nhà máy sản xuất và hệ thống điều khiển quy trình nơi các bộ tiếp xúc được sử dụng rộng rãi.

2. Thông số kỹ thuật và thông số hiệu suất

DILM95-XSPV240 Varistor Surge Absorber được đặc trưng bởi một bộ thông số điện và hoạt động được xác định rõ ràng quyết định ranh giới ứng dụng của nó. Thiết bị được đánh giá cho một phạm vi điện áp hoạt động danh nghĩa từ 130 đến 240 volt AC, làm cho nó phù hợp với các mạch điều khiển một pha thường được tìm thấy trong môi trường công nghiệp. Hiệu suất kẹp điện áp của nó được hiệu chuẩn chính xác để kích hoạt ở ngưỡng hơi trên đỉnh của điện áp cung cấp danh nghĩa, đảm bảo nó vẫn không hoạt động trong quá trình hoạt động bình thường trong khi cung cấp phản ứng nhanh chóng với các sự kiện quá điện áp.

Phạm vi hoạt động nhiệt của bộ bảo vệ điện áp Contactor này trải dài từ -25 độ C đến + 60 độ C, đảm bảo hiệu suất đáng tin cậy trong cả điều kiện khởi động lạnh và môi trường tủ điện ấm áp. Kháng dung nhiệt độ rộng này rất quan trọng cho các ứng dụng chịu sự biến đổi môi trường theo mùa hoặc tạo nhiệt bên trong từ các thành phần điện đóng gói chặt chẽ. Thiết kế vật lý của thiết bị nhỏ gọn, với yếu tố hình dạng mỏng cho phép lắp đặt mà không tiêu thụ không gian đường sắt DIN bổ sung, một cân nhắc quan trọng trong các bảng điều khiển đông dân. Các kích thước cụ thể tạo điều kiện lắp đặt cạnh nhau với các bộ tiếp xúc mà không can thiệp vào các thành phần liền kề hoặc các ống dây. Điện, bộ ức chế thể hiện thời gian phản ứng nhanh chóng, chuyển từ trở kháng cao sang trở kháng thấp trong vòng nano giây, do đó hạn chế đỉnh điện áp được coi là cuộn dây bộ tiếp xúc được bảo vệ ở mức an toàn.

3. Tính năng thiết kế và chi tiết xây dựng

Công nghệ Varistor tiên tiến và thành phần vật liệu

Trái tim của khả năng bảo vệ của DILM95-XSPV240 nằm trong yếu tố Varistor Surge Absorber tiên tiến của nó. Varistor kim loại-oxyt được công thức từ một thành phần gốm của hạt oxyt kẽm với chất phụ gia chính xác, tạo ra một thiết bị bán dẫn đa kết nối thể hiện đặc điểm phá vỡ có thể dự đoán được. Thành phần này cho phép thiết bị xử lý xếp hạng dòng điện tăng cao trong khi duy trì hiệu suất kẹp ổn định trong suốt tuổi thọ hoạt động của nó. Nhà ở được xây dựng từ vật liệu nhiệt nhựa tự tắt cao cấp cung cấp độ bền môi điện tuyệt vời, chống tác động và bảo vệ chống lại sự xâm nhập của bụi và độ ẩm. Các kết nối điện nội bộ được thiết kế để đảm bảo các đường dẫn cảm ứng thấp, điều quan trọng để xử lý hiệu quả các chuyển điện áp tăng nhanh mà không có giới hạn hiệu suất liên quan đến trở kháng.

Kết nối plug-on và tích hợp hệ thống

Một tính năng nổi bật của Contactor Surge Protector này là hệ thống kết nối cắm chuyên dụng được thiết kế đặc biệt cho các bộ tiếp xúc dòng Eaton DILM. Giao diện này loại bỏ sự cần thiết phải có dây bổ sung giữa máy ức chế và đầu cuối cuộn dây bộ tiếp xúc, giảm thời gian cài đặt và lỗi kết nối tiềm năng. Thiết kế plug-on đảm bảo phân cực chính xác và đính kèm cơ khí an toàn, duy trì hoạt động đáng tin cậy ngay cả trong môi trường rung cao. Yếu tố hình dạng nhỏ gọn được thiết kế để phù hợp chính xác với hồ sơ của bộ tiếp xúc, duy trì kích thước tổng thể của đơn vị kết hợp và bảo tồn dấu chân lắp đặt ban đầu. Thiết kế cũng kết hợp các chỉ số thị giác hoặc cờ cơ học trong một số biến thể để cung cấp xác nhận nhanh chóng lắp đặt thích hợp, tăng cường hiệu quả bảo trì và khắc phục vấn đề.

4. Ứng dụng phổ và thực hiện công nghiệp

Ứng dụng chính của Eaton DILM95-XSPV240 Varistor Surge Protector là trong các mạch kiểm soát tải cảm ứng nơi chuyển mạch gây ra mối đe dọa đáng kể đối với tuổi thọ dài của thiết bị. Trong các hệ thống tự động hóa công nghiệp, các thiết bị này bảo vệ cuộn dây bộ tiếp xúc trong các trung tâm điều khiển động cơ, các mô-đun đầu ra bộ điều khiển logic có thể lập trình (PLC) và các rơ le điều khiển từ các cơn điện áp được tạo ra khi giảm tải cảm ứng. Bằng cách ngăn chặn sự hỏng cách nhiệt và cuộn dây bị cháy, chúng làm giảm thời gian ngừng hoạt động không có kế hoạch và chi phí bảo trì trong các cơ sở sản xuất, hệ thống băng tải và nhà máy chế biến.

Thiết bị được sử dụng rộng rãi trong các hệ thống quản lý tòa nhà thương mại và công nghiệp, đặc biệt là trong các mạch điều khiển HVAC nơi các bộ tiếp xúc quản lý động cơ nén, động cơ quạt và động cơ bơm. Công nghệ Varistor Surge Absorber bảo vệ các hệ thống này khỏi các chuyển động điện áp có nguồn gốc từ cả các hoạt động chuyển mạch và các nguồn bên ngoài, tăng cường độ tin cậy tổng thể của hệ thống. Các ứng dụng bổ sung bao gồm hệ thống điều khiển thang máy, điều khiển cần cẩu và thang máy, điều khiển ánh sáng công nghiệp và hệ thống phân phối điện - về cơ bản là bất kỳ môi trường nào mà các bộ tiếp xúc cơ điện được sử dụng cho các hoạt động chuyển đổi. Sự tương thích với các mô hình bộ tiếp xúc Eaton cụ thể (DILM40 đến DILM95) làm cho nó đặc biệt phù hợp với các nhà sản xuất thiết bị gốc (OEM) và nhà tích hợp hệ thống làm việc với các thành phần Eaton tiêu chuẩn.

5. Lợi thế hoạt động và lợi ích kinh tế

Nâng cao tuổi thọ thiết bị và giảm thời gian ngừng hoạt động

Việc triển khai DILM95-XSPV240 Contactor Surge Protector cung cấp lợi ích kinh tế đáng kể bằng cách kéo dài đáng kể tuổi thọ hoạt động của các bộ tiếp xúc và các thành phần điều khiển khác. Điện áp tạm thời, nếu không được kiểm tra, gây ra sự suy thoái dần dần của cách nhiệt cuộn dây thông qua một hiện tượng được gọi là xả một phần, cuối cùng dẫn đến thất bại cách nhiệt và cuộn dây bị cháy. Bằng cách kẹp các bộ chuyển tiếp này đến mức an toàn, Varistor Surge Absorber ngăn chặn thiệt hại tích lũy này, có khả năng kéo dài tuổi thọ của bộ tiếp xúc nhiều lần. Điều này trực tiếp dịch thành giảm chi phí bộ phận thay thế, chi phí lao động bảo trì thấp hơn và giảm thiểu sự gián đoạn sản xuất do hỏng thiết bị.

Cải thiện độ tin cậy hệ thống và giảm tiếng ồn

Ngoài việc bảo vệ chống lại sự thất bại thảm họa, thiết bị ức chế sóng này tăng cường độ tin cậy tổng thể của hệ thống bằng cách ngăn chặn sự không hoạt động của các mạch điều khiển gây ra bởi tiếng ồn điện. Điểm cao điện áp đôi khi có thể được hiểu sai là tín hiệu điều khiển bởi các thành phần điện tử nhạy cảm, dẫn đến hành vi không ổn định hoặc kích hoạt sai. DILM95-XSPV240 ức chế các mốc này tại nguồn của chúng, đảm bảo năng lượng sạch hơn cho cuộn dây điều khiển và giảm phát thải nhiễu điện từ (EMI) từ các tiếp xúc chuyển đổi. Khả năng ức chế tiếng ồn này đặc biệt có giá trị trong các cơ sở sử dụng thiết bị điện tử nhạy cảm như cảm biến, hệ thống truyền thông và hệ thống điều khiển dựa trên máy tính, nơi tiếng ồn điện có thể ảnh hưởng đến tính toàn vẹn dữ liệu và độ chính xác tín hiệu.

Câu hỏi thường gặp (FAQs)

Nguyên tắc hoạt động cơ bản đằng sau công nghệ varistor được sử dụng trong bộ hấp thụ sóng này là gì?

DILM95-XSPV240 sử dụng một varistor kim loại-oxyt (MOV) làm yếu tố bảo vệ cốt lõi của nó. Thành phần này thể hiện đặc điểm điện áp-dòng không tuyến tính, duy trì kháng cao trong điều kiện hoạt động bình thường nhưng nhanh chóng chuyển sang kháng rất thấp khi chịu điện áp vượt quá ngưỡng của nó. Chuyển đổi tức thời này (xảy ra trong vòng nano giây) tạo ra một con đường ngắn mạch chuyển hướng năng lượng sóng ra khỏi cuộn dây tiếp xúc được bảo vệ, kẹp điện áp hiệu quả đến mức an toàn. Một khi sóng giảm đi, varistor tự động trở lại trạng thái trở kháng cao của nó, không cần thiết lập lại hoặc can thiệp.

Bộ bảo vệ surge contactor này khác với mạch snubber RC tiêu chuẩn như thế nào?

Trong khi cả hai thiết bị cung cấp sự ức chế surge, Varistor Surge Absorber trong DILM95-XSPV240 hoạt động theo nguyên tắc kẹp điện áp, trong khi một snubber RC hoạt động bằng cách hấp thụ năng lượng thông qua lưu trữ điện dung và tiêu tan điện trở. Bảo vệ dựa trên varistor thường cung cấp thời gian phản ứng nhanh hơn và hiệu suất tốt hơn cho các cơn điện áp dài hạn, biên độ cao. Ngược lại, RC snubbers có thể hiệu quả hơn để kiểm soát tỷ lệ tăng điện áp (dv / dt) và giảm mạch tiếp xúc. Thiết kế cắm của đơn vị Eaton cung cấp khả năng tương thích cụ thể với các bộ tiếp xúc dòng DILM, loại bỏ các kết nối dây cần thiết cho các thành phần RC riêng biệt.

Những cân nhắc chính để lựa chọn mô hình cụ thể này cho một ứng dụng là gì?

Các tiêu chí lựa chọn chính bao gồm khả năng tương thích với mô hình bộ tiếp xúc Eaton DILM cụ thể (đảm bảo phù hợp vật lý và điện), điện áp hoạt động của mạch điều khiển (phải nằm trong phạm vi AC 130-240V của thiết bị này) và điều kiện môi trường (đặc biệt là nhiệt độ cực đoan). Ngoài ra, mức độ nghiêm trọng của môi trường sóng phải được xem xét; Các ứng dụng có chuyển động thường xuyên hoặc năng lượng cao có thể được hưởng lợi từ bảo vệ bổ sung mặc dù có sự hiện diện của thiết bị này. Các hạn chế không gian vật lý xung quanh bộ tiếp xúc cũng nên được xác minh để đảm bảo mô-đun ức chế có thể được lắp đặt mà không có sự can thiệp.

Thiết bị bảo vệ surge này có cần kiểm tra hoặc thay thế định kỳ không?

Các bộ bảo vệ surge dựa trên varistor có tuổi thọ hữu hạn được xác định bởi số lượng và hàm lượng năng lượng của các surge mà chúng đã hấp thụ. Trong khi không có thử nghiệm thường xuyên được chỉ định, nó được khuyên nên thay thế đơn vị sau khi nó đã phải đối mặt với một sự kiện sóng lớn được biết đến hoặc như một phần của bảo trì phòng ngừa trong quá trình sửa chữa hệ thống lớn. Một số phiên bản tiên tiến có thể kết hợp các chỉ số mòn, nhưng tiêu chuẩn DILM95-XSPV240 không có các chỉ số thị giác như vậy. Trong các ứng dụng quan trọng, việc đo định kỳ dòng rò rỉ của varistor có thể cung cấp cái nhìn sâu sắc về trạng thái suy thoái của nó, mặc dù điều này đòi hỏi thiết bị chuyên dụng.

Máy ức chế này có thể được sử dụng với các bộ tiếp xúc từ các nhà sản xuất khác hoặc các dòng sản phẩm Eaton khác nhau không?

DILM95-XSPV240 được thiết kế đặc biệt như một phụ kiện cắm cho các bộ tiếp xúc dòng DILM của Eaton, đặc biệt là các mô hình DILM40 thông qua DILM95. Giao diện kết nối vật lý của nó được điều chỉnh cho các loại tiếp xúc cụ thể này, làm cho khả năng tương thích vật lý và điện trực tiếp với các bộ tiếp xúc không phải DILM hoặc các sản phẩm từ các nhà sản xuất khác không có khả năng. Để bảo vệ các thiết bị hoặc thương hiệu bộ tiếp xúc khác, các giải pháp ức chế surge thay thế với các phương pháp kết nối thích hợp sẽ được yêu cầu. Tuy nhiên, công nghệ Varistor Surge Absorber cơ bản có thể được thực hiện trong các yếu tố dạng khác nhau phù hợp với các ứng dụng đó.
