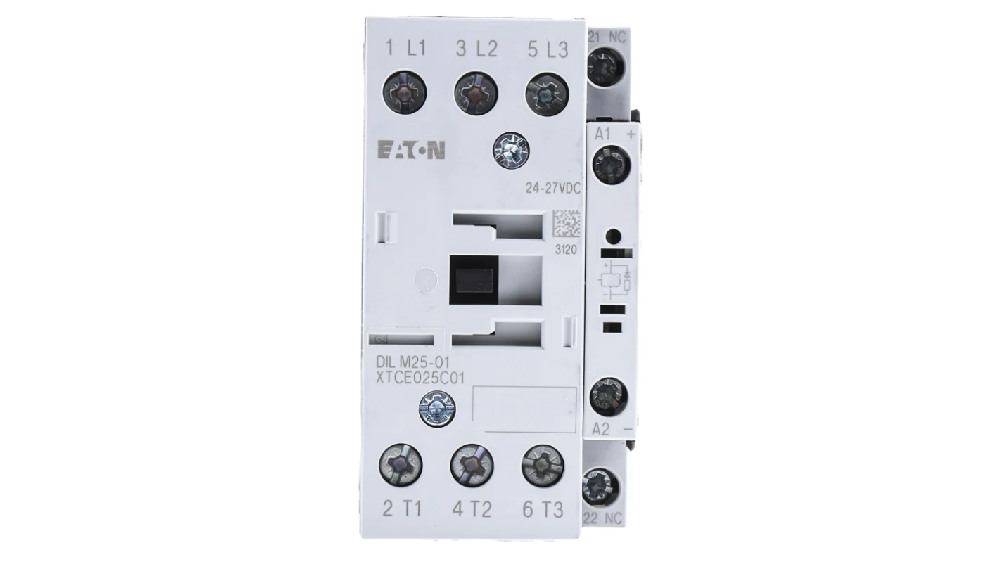

DILM25-01 (RDC24) là một bộ tiếp xúc điều khiển động cơ chuyên ngành cao được thiết kế để chuyển mạch đáng tin cậy trong môi trường điều khiển DC. Là một bộ tiếp xúc điều khiển DC, nó tự phân biệt bằng cách sử dụng một cuộn dây DC công suất thấp, 24V để kích hoạt các tiếp xúc chính bằng điện từ, có khả năng xử lý tải điện áp và dòng điện cao hơn cho các mạch động cơ AC hoặc DC. Thiết kế này cung cấp một giao diện quan trọng giữa thiết bị điện tử điều khiển nhạy cảm và tải động cơ mạnh mẽ, cho phép các hoạt động bắt đầu / dừng an toàn và hiệu quả. Sản xuất theo tiêu chuẩn quốc tế nghiêm ngặt, bộ tiếp xúc này nổi tiếng với kích thước nhỏ gọn, tuổi thọ điện đặc biệt và hiệu suất mạnh mẽ, làm cho nó trở thành một thành phần không thể thiếu trong các bảng điều khiển công nghiệp, hệ thống HVAC và máy móc tự động nơi điều khiển động cơ chính xác và cô lập là tối ưu. Thiết kế của nó ưu tiên cả an toàn hoạt động và tích hợp liền mạch vào các kiến trúc điều khiển phức tạp.
1. Tổng quan sản phẩm và nguyên tắc hoạt động
DILM25-01 (RDC24) thuộc một lớp các thiết bị chuyển mạch cơ điện được thiết kế đặc biệt để điều khiển các mạch điện. Cốt lõi của hoạt động của nó nằm trong điện từ. Khi điện áp điều khiển DC được chỉ định (24V DC) được áp dụng cho các đầu cuối cuộn dây của nó, nó tạo ra từ trường. Lĩnh vực này kéo một thiết bị di chuyển, được kết nối cơ học với các tiếp xúc điện chính, buộc chúng đóng và hoàn thành mạch cho tải, chẳng hạn như động cơ. Khi loại bỏ năng lượng của cuộn dây, một cơ chế mùa xuân quay trở lại vị trí ban đầu của nó, mở các tiếp xúc và gián đoạn mạch điện. Hành động bật / tắt cơ bản này cung cấp một chức năng cô lập và điều khiển quan trọng.
Mô hình này là một phần của một loạt tiêu chuẩn hóa, nơi "25" thường biểu thị một kích thước khung cụ thể và khả năng mang dòng điện. Hậu tố "(RDC24) " chỉ định rõ ràng rằng cuộn dây hoạt động được xếp hạng cho 24V DC. Điều khiển DC điện áp thấp này cung cấp những lợi thế đáng kể, bao gồm tăng cường an toàn cho các nhà khai thác, giảm chi phí dây điện cho các mạch điều khiển và khả năng tương thích tuyệt vời với bộ điều khiển trạng thái rắn hiện đại như bộ điều khiển logic có thể lập trình (PLC) và mô-đun đầu ra DC, thường cung cấp tín hiệu điều khiển DC 24V. Thiết kế của bộ tiếp xúc đảm bảo sự cô lập vật lý giữa mạch điều khiển DC điện áp thấp và mạch điện áp cao tiềm năng mà nó chuyển đổi.
2. Thông số kỹ thuật và đặc điểm hiệu suất
DILM25-01 (RDC24) được xác định bởi một bộ thông số kỹ thuật toàn diện quyết định phạm vi ứng dụng của nó. Cuộn dây của nó được tối ưu hóa cho 24V DC, một điện áp điều khiển tiêu chuẩn trong các thiết lập công nghiệp. Các tiếp xúc chính được đánh giá cho một dòng điện nhiệt cụ thể, thường lên đến 25 Amps, và được thiết kế để quản lý các điện áp cung cấp khác nhau, bao gồm điện áp AC ba pha phổ biến như 400V / 50Hz hoặc 480V / 60Hz, cũng như các hệ thống điện DC. Một số liệu hiệu suất chính là độ bền điện của nó, thường được đánh giá cho hàng trăm ngàn chu kỳ hoạt động dưới tải trọng định mức, và tuổi thọ cơ học thậm chí cao hơn, thường trong hàng triệu chu kỳ.
Thiết bị được thiết kế để chịu được dòng chảy xâm nhập cao, phổ biến khi khởi động động cơ, mà không cần hàn liên lạc với nhau. Nó có dấu chân nhỏ gọn tiết kiệm không gian quý giá trong bố trí bảng điều khiển và được thiết kế để dễ dàng lắp đặt trên đường ray DIN tiêu chuẩn. Bộ tiếp xúc cũng thể hiện tính năng giữ điện tiêu thụ thấp; sau khi kéo ban đầu, nó đòi hỏi ít dòng điện hơn để duy trì bộ tiếp xúc ở trạng thái đóng, giảm thiểu việc tạo nhiệt trong cuộn dây và cải thiện hiệu quả năng lượng.
3. Tính năng thiết kế và chi tiết xây dựng
Xây dựng mạnh mẽ và quản lý Arc
Cấu trúc vật lý của DILM25-01 (RDC24) được hướng tới tuổi thọ và độ tin cậy. Vỏ được làm từ vật liệu nhiệt nhựa tự tắt cao cấp cung cấp sự cô lập và chống tác động tuyệt vời. Các con đường và tiếp xúc mang dòng điện chính thường được làm bằng hợp kim dựa trên bạc, chẳng hạn như oxide bạc-cadmium (AgCdO) hoặc các lựa chọn thay thế hiện đại hơn như oxide bạc-thiếc (AgSnO2), cung cấp khả năng chống ăn mòn điện và hàn cao hơn. Một khía cạnh quan trọng của thiết kế của nó là hệ thống dập cung. Khi các liên lạc mở dưới tải, một cung điện được hình thành. Bộ tiếp xúc kết hợp một buồng cung deion, sử dụng các tấm tách để làm mát, kéo dài và tắt cung nhanh chóng, giảm thiểu sự mài mòn tiếp xúc và ngăn chặn thiệt hại cho thiết bị.
Tích hợp mô-đun và liên lạc phụ trợ
Một tính năng quan trọng của bộ tiếp xúc điều khiển DC này là hỗ trợ của nó cho các khối tiếp xúc phụ trợ mô-đun. Các khối phụ kiện này có thể dễ dàng được gắn vào phía trước hoặc bên của đơn vị tiếp xúc chính. Chúng cung cấp các tín hiệu tiếp xúc thường mở (NO) hoặc thường đóng (NC) được liên kết cơ học với vị trí của bộ tiếp xúc chính. Những liên lạc phụ trợ này là không thể thiếu cho logic điều khiển, cung cấp phản hồi cho PLC để xác nhận trạng thái của bộ tiếp xúc (bật hoặc tắt), cho phép các mạch khóa nhau để ngăn chặn các hoạt động xung đột và kích hoạt đèn chỉ báo trên bảng điều khiển. Tính mô-đun này cho phép tùy chỉnh bộ tiếp xúc theo nhu cầu chính xác của mạch điều khiển mà không thay đổi thiết bị chính.
4. Lĩnh vực ứng dụng chính và giải pháp công nghiệp
DILM25-01 (RDC24) tìm thấy mục đích của nó trong một loạt các ứng dụng mà điều khiển động cơ đáng tin cậy là không thể đàm phán. Trong tự động hóa công nghiệp, nó được sử dụng khắp nơi để kiểm soát công suất chính cho động cơ cảm ứng ba pha lái băng tải, máy bơm, quạt và trục máy công cụ. Cuộn dây DC của nó làm cho nó phù hợp hoàn hảo với các thẻ đầu ra của PLC, tạo thành phần tử thực hiện cuối cùng trong một chuỗi điều khiển tự động.
Trong hệ thống quản lý tòa nhà, bộ tiếp xúc điều khiển động cơ này được sử dụng để bắt đầu và dừng động cơ nén HVAC lớn, quạt thổi và động cơ bơm. Việc sử dụng mạch điều khiển DC 24V tăng cường an toàn ở các vị trí thường có thể truy cập được này. Hơn nữa, nó là một thành phần quan trọng trong thiết bị chuyên nghiệp như thang máy và thang máy công nghiệp, máy đóng gói và bảng điều khiển xử lý nước. Độ tin cậy của nó đảm bảo thời gian ngừng hoạt động tối thiểu và hoạt động an toàn trong các quy trình quan trọng này.
5. Lợi thế hoạt động và lợi ích kinh tế
Nâng cao độ tin cậy an toàn và kiểm soát hệ thống
Lợi thế chính của việc sử dụng bộ tiếp xúc điều khiển DC như DILM25-01 là sự an toàn tăng cường mà nó cung cấp. Bằng cách tách mạch điều khiển DC điện áp thấp (24V DC) từ mạch điện động cơ điện áp cao, nó bảo vệ người vận hành và thiết bị điều khiển khỏi các mối nguy hiểm điện áp cao tiềm năng. Hành động cơ điện cung cấp một sự gián đoạn vật lý xác định trong mạch, đảm bảo sự cô lập hoàn toàn khi tắt, đó là một tính năng an toàn quan trọng cho bảo trì.
Giảm chi phí suốt đời và tích hợp đơn giản hóa
Tuổi thọ điện và cơ khí dài của bộ tiếp xúc này trực tiếp dịch thành giảm chi phí bảo trì và thay thế trong suốt cuộc đời của máy móc. Thiết kế mô-đun và khả năng lắp đặt đường sắt DIN của nó làm giảm đáng kể thời gian lắp đặt và chi phí lao động. Sự tương thích với các hệ thống PLC DC 24V đơn giản hóa thiết kế hệ thống điều khiển tổng thể, loại bỏ nhu cầu sử dụng các relê trung gian trong nhiều trường hợp và giảm sự phức tạp của dây. Điều này dẫn đến một bảng điều khiển mạnh mẽ hơn, hiệu quả về chi phí và dễ duy trì hơn, cung cấp lợi ích kinh tế đáng kể từ việc lắp đặt trong toàn bộ vòng đời hoạt động.
Câu hỏi thường gặp (FAQs)
Sự khác biệt chính giữa một bộ tiếp xúc và một bộ tiếp xúc là gì, và tại sao DILM25-01 là bộ tiếp xúc?
Trong khi cả hai đều là công tắc cơ điện, các bộ tiếp xúc như DILM25-01 được thiết kế đặc biệt để xử lý tải dòng điện cao, thường liên quan đến động cơ, yếu tố sưởi ấm hoặc mạch chiếu sáng mạnh mẽ. Chúng có xây dựng mạnh mẽ, hệ thống dập vòng cung tích hợp và được xếp hạng cho một số lượng hoạt động cao. Relay thường nhỏ hơn, được thiết kế cho dòng điện thấp hơn trong các mạch điều khiển, và thiếu các tính năng tuyệt chủng cung nhiệm vụ nặng. DILM25-01 được phân loại là bộ tiếp xúc điều khiển động cơ do thiết kế của nó, được tối ưu hóa cho dòng chảy xâm nhập cao và yêu cầu công suất liên tục của tải động cơ.
Tại sao thông số kỹ thuật cuộn dây DC 24V quan trọng cho thiết kế hệ thống?
Cuộn dây DC 24V là một tính năng quan trọng cho các hệ thống điều khiển công nghiệp hiện đại. Nó được coi là "an toàn điện áp cực thấp" (SELV), làm giảm đáng kể nguy cơ sốc điện cho nhân viên trong quá trình dây và khắc phục vấn đề. Hơn nữa, mức điện áp này là đầu ra tiêu chuẩn cho hầu hết các bộ điều khiển logic có thể lập trình (PLC), cảm biến và bộ điều khiển tự động hóa. Sử dụng bộ tiếp xúc điều khiển DC với cuộn dây 24V đảm bảo khả năng tương thích trực tiếp, đơn giản hóa kiến trúc điều khiển, giảm nhu cầu các thành phần giao diện bổ sung và tăng cường an toàn và độ tin cậy tổng thể của hệ thống.
Liên hệ phụ trợ có thể được thêm vào bộ tiếp xúc này và mục đích của chúng là gì?
Có, DILM25-01 (RDC24) được thiết kế để chấp nhận các khối tiếp xúc phụ trợ mô-đun. Đây là điều cần thiết cho logic kiểm soát của hệ thống. Chúng cung cấp các tín hiệu cách điện phản ánh trạng thái của các tiếp xúc điện chính. Ví dụ, một liên lạc phụ trợ có thể được sử dụng để gửi tín hiệu trở lại PLC để xác nhận rằng bộ tiếp xúc đã thực sự đóng và động cơ đang chạy, một chức năng được gọi là "niêm phong" hoặc "giữ" trong một mạch điều khiển, hoặc để kích hoạt ánh sáng chỉ báo "động cơ chạy" trên giao diện con người-máy (HMI).
Những yếu tố quan trọng cần xem xét khi cài đặt bộ tiếp xúc này là gì?
Lắp đặt đúng là điều tối quan trọng cho hoạt động đáng tin cậy. Những cân nhắc chính bao gồm đảm bảo điện áp điều khiển phù hợp với xếp hạng cuộn dây (24V DC) chính xác. Dòng tải không nên vượt quá định mức dòng nhiệt của bộ tiếp xúc, và điện áp hệ thống (AC hoặc DC) phải nằm trong giới hạn được chỉ định của nó. Bộ tiếp xúc phải được lắp đặt trên đường ray DIN tiêu chuẩn ở vị trí dọc theo hướng dẫn của nhà sản xuất để đảm bảo sự tiêu tan nhiệt thích hợp và hiệu suất ổ cung. Cuối cùng, tất cả các kết nối điện phải được thắt chặt đến mô-men xoắn được chỉ định để ngăn chặn quá nóng.
Làm thế nào có thể tối đa hóa tuổi thọ của bộ tiếp xúc này trong các ứng dụng đòi hỏi?
Tuổi thọ hoạt động của bộ tiếp xúc bị ảnh hưởng nặng nề bởi tải điện mà nó chuyển đổi. Sử dụng nó trong các xếp hạng được chỉ định là yếu tố quan trọng nhất. Đối với tải cảm ứng đặc biệt như động cơ, việc sử dụng các thiết bị bảo vệ bên ngoài chẳng hạn như relê quá tải là điều cần thiết để bảo vệ bộ tiếp xúc khỏi điều kiện quá dòng điện bền vững. Đảm bảo môi trường hoạt động sạch sẽ, không có bụi, độ ẩm và hơi ăn mòn quá mức, sẽ ngăn chặn sự suy thoái sớm. Cuối cùng, kiểm tra định kỳ các dấu hiệu của thiệt hại vật lý hoặc xói mòn tiếp xúc có thể giúp lập kế hoạch bảo trì trước khi xảy ra sự cố.
