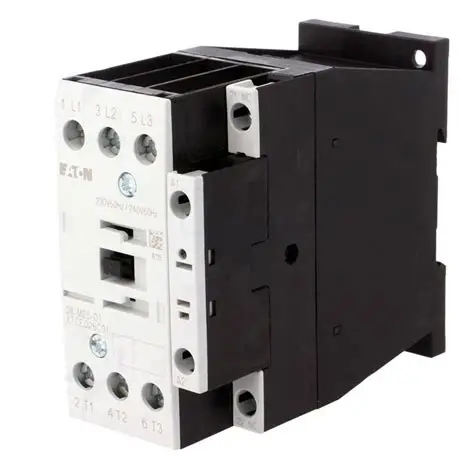

Eaton DILM25-01 là một thành phần nền tảng trong các hệ thống điện công nghiệp, được thiết kế chính xác như một bộ tiếp xúc 3 cực linh hoạt để chuyển đổi và điều khiển đáng tin cậy của động cơ điện. Là một bộ tiếp xúc điều khiển động cơ đặc trưng, nó được thiết kế để xử lý các điều kiện đòi hỏi của các hoạt động làm và phá vỡ thường xuyên, dòng chảy xâm nhập và dịch vụ nặng liên tục. Thiết bị nhỏ gọn nhưng mạnh mẽ này phục vụ như một công tắc điều hành từ xa, cho phép khởi động, dừng và bảo vệ an toàn của động cơ AC ba pha, là những con ngựa làm việc của tự động hóa hiện đại, hệ thống HVAC và máy móc công nghiệp. Xây dựng mạnh mẽ của nó, tuân thủ các tiêu chuẩn quốc tế và khả năng tích hợp linh hoạt làm cho nó trở thành một lựa chọn ưa thích cho các kỹ sư và nhà xây dựng bảng điều khiển tìm cách nâng cao an toàn hệ thống, tự động hóa các chuỗi điều khiển và đảm bảo tuổi thọ hoạt động.
1. Tổng quan sản phẩm và nguyên tắc chức năng
Eaton DILM25-01 là một thành viên của loạt bộ tiếp xúc DILM nổi tiếng, được thiết kế để kiểm soát tải AC ba pha. Về cốt lõi của nó, một bộ tiếp xúc điều khiển động cơ là một công tắc hoạt động bằng điện. Các chức năng DILM25-01 bằng cách sử dụng một tín hiệu điều khiển công suất thấp, thường từ một PLC, relê có thể lập trình hoặc một trạm nút nhấn đơn giản, để kích hoạt một cuộn dây điện từ. Khi cuộn dây này được truyền năng lượng, nó tạo ra một từ trường kéo vào một thiết bị di chuyển, do đó đóng nhiều bộ tiếp xúc điện. Trong trường hợp của bộ tiếp xúc 3 cực này, ba tiếp xúc nguồn chính đóng đồng thời để kết nối ba giai đoạn của nguồn cung cấp AC với động cơ. Các tiếp xúc phụ trợ, được kết nối cơ học nhưng bị cô lập điện, cũng thay đổi trạng thái để cung cấp phản hồi cho mạch điều khiển, tín hiệu cho biết bộ tiếp xúc có được truyền năng lượng hay không. Giảm năng lượng cuộn dây gây ra một mùa xo để trả lại các tiếp xúc đến trạng thái mở bình thường của họ, an toàn gián đoạn nguồn điện cho động cơ.
2. Thông số kỹ thuật và dữ liệu hiệu suất
DILM25-01 được đặc trưng bởi một bộ xếp hạng điện và cơ khí chính xác xác định phạm vi ứng dụng của nó. Nó được đánh giá cho một dòng điện hoạt động danh nghĩa là 25 Ampere ở 400V AC, làm cho nó phù hợp để điều khiển động cơ với công suất lên đến 11 kW ở 400V. Bộ tiếp xúc 3 cực được thiết kế cho một loạt các điện áp cung cấp, với mạch điện chính có khả năng xử lý lên đến 690V AC. Cuộn dây điều khiển có sẵn trong một loạt các điện áp AC và DC tiêu chuẩn, chẳng hạn như 24V, 110V, 230V và 400V, cung cấp sự linh hoạt để tích hợp vào các hệ thống điện áp điều khiển đa dạng. Độ bền điện của nó được đánh giá cho hàng triệu hoạt động cơ khí, với một số lượng lớn các chu kỳ làm và phá vỡ dưới tải đầy đủ, thể hiện độ tin cậy của nó cho các ứng dụng chuyển đổi thường xuyên. Thiết bị cũng có khả năng phá vỡ cao, cho phép nó gián đoạn an toàn dòng quá tải, và được thiết kế để tiêu thụ năng lượng tối thiểu trong trạng thái năng lượng, góp phần vào hiệu quả năng lượng tổng thể của hệ thống.
3. Tính năng thiết kế và chi tiết xây dựng
Thiết kế vỏ và an toàn mạnh mẽ
Eaton DILM25-01 được đặt trong một vỏ nhựa tự tắt cung cấp mức độ bảo vệ cao chống lại tiếp xúc vô tình với các bộ phận sống, thường đáp ứng các tiêu chuẩn an toàn ngón tay IP20. Đây là một tính năng an toàn quan trọng cho bất kỳ bộ tiếp xúc điều khiển động cơ nào được cài đặt trong bảng điều khiển công nghiệp. Các thiết bị đầu cuối được thiết kế để kết nối an toàn và đáng tin cậy, thường phù hợp với cả kẹp lồng và kết thúc dây loại vít để phù hợp với các sở thích và tiêu chuẩn cài đặt khác nhau. Cấu trúc tổng thể là mạnh mẽ, có khả năng chịu được căng thẳng cơ học của môi trường công nghiệp, bao gồm cả rung.
Hệ thống liên lạc và mạch từ
Trái tim của bộ tiếp xúc 3 cực này là bạc-cadmium oxit (AgCdO) hoặc các tiếp xúc hợp kim dựa trên bạc tương đương của nó. Các vật liệu này cung cấp khả năng chống hàn và ăn mòn tuyệt vời, đảm bảo tuổi thọ điện dài. Hệ thống từ tính, bao gồm cuộn dây, lõi và armature, được tối ưu hóa cho hoạt động tiếng ồn thấp và tiêu thụ năng lượng thấp. Nhiều phiên bản có một mạch ức chế tạm thời tích hợp, bảo vệ điện tử điều khiển khỏi các cơn điện áp tạo ra bởi từ trường sụp đổ khi cuộn dây bị giảm năng lượng. Hơn nữa, bộ tiếp xúc được thiết kế để dễ dàng lắp đặt trên đường ray DIN tiêu chuẩn (TS35), và một số mô hình cung cấp các khóa cơ học tùy chọn để ngăn chặn việc đồng thời cung cấp năng lượng cho hai bộ tiếp xúc trong các kế hoạch đảo ngược hoặc dư thừa.
4. Lĩnh vực ứng dụng chính và giải pháp công nghiệp
Vai trò chính của Eaton DILM25-01 là như một bộ tiếp xúc điều khiển động cơ cho động cơ bất đồng bộ ba pha. Nó được sử dụng khắp mọi nơi trong các kết hợp khởi động động cơ, thường được kết hợp với các relê quá tải nhiệt hoặc bộ ngắt mạch để tạo thành một giải pháp khởi động động cơ hoàn chỉnh cung cấp chuyển mạch, cô lập và bảo vệ quá tải. Các lắp ráp này là cơ bản trong các ngành công nghiệp như sản xuất, nơi chúng kiểm soát băng tải, máy bơm, quạt và máy công cụ.
Ngoài khởi động động cơ trực tiếp, bộ tiếp xúc 3 cực này được sử dụng rộng rãi trong các hệ thống tự động hóa để kiểm soát tải ba pha khác như các yếu tố sưởi ấm, ngân hàng biến áp và tụ điện để bù đắp. Độ tin cậy của nó làm cho nó trở thành một thành phần quan trọng trong hệ thống quản lý tòa nhà để vận hành các đơn vị xử lý không khí, máy bơm nước và tháp làm mát. Sự linh hoạt của thiết bị cũng mở rộng đến các ứng dụng chuyên dụng như điều khiển máy nén, hệ thống cần cẩu và nâng, và như một yếu tố điều khiển năng lượng trong các mạch điều khiển phức tạp được quản lý bởi PLC.
5. Lợi thế hoạt động và lợi ích kinh tế
Nâng cao an toàn và độ tin cậy hệ thống
DILM25-01 tăng cường đáng kể an toàn hoạt động bằng cách cho phép các mạch điều khiển điện áp thấp chuyển đổi từ xa các mạch động cơ công suất cao. Điều này loại bỏ nhu cầu cho các nhà vận hành tương tác thủ công với thiết bị điện áp cao. Thiết kế mạnh mẽ của nó đảm bảo hiệu suất nhất quán trong hàng triệu chu kỳ, giảm thiểu nguy cơ thất bại bất ngờ và thời gian ngừng sản xuất liên quan. Việc đánh dấu rõ ràng các thiết bị đầu cuối và mã màu tiêu chuẩn hóa của các liên lạc phụ trợ làm giảm lỗi dây trong quá trình lắp đặt và bảo trì.
Hiệu quả chi phí và bảo trì đơn giản hóa
Là một thành phần được công nhận trên toàn cầu và có sẵn rộng rãi, Eaton DILM25-01 cung cấp một tổng chi phí sở hữu hấp dẫn. Tuổi thọ dài của nó làm giảm tần số thay thế và chi phí tồn kho. Thiết kế mô-đun và lắp đặt DIN-rail đơn giản hóa lắp đặt và bố trí bảng điều khiển, tiết kiệm thời gian và lao động quý giá trong giai đoạn xây dựng. Nếu cần bảo trì, bộ tiếp xúc có thể dễ dàng được thay thế mà không làm phiền toàn bộ mạch điều khiển, nhờ yếu tố hình thức tiêu chuẩn và hệ thống kết nối của nó, do đó giảm thời gian ngừng hoạt động của máy và chi phí bảo trì.
6. Tiêu chuẩn tích hợp và tuân thủ
Eaton DILM25-01 được thiết kế để tuân thủ toàn cầu, mang chứng nhận từ các cơ quan tiêu chuẩn quốc tế lớn như UL, CSA, CE và CCC. Nó phù hợp với các tiêu chuẩn IEC và EN có liên quan, bao gồm IEC 60947-4-1, điều chỉnh các bộ tiếp xúc điện áp thấp và khởi động động cơ. Điều này đảm bảo hiệu suất, an toàn và độ tin cậy của nó được xác minh và nhất quán trên các thị trường khác nhau. Thiết kế của bộ tiếp xúc cũng tạo điều kiện tích hợp liền mạch với các thành phần khác trong danh mục đầu tư của Eaton, chẳng hạn như ri-lé quá tải và bộ ngắt mạch, cho phép tạo ra các hệ thống điều khiển và bảo vệ động cơ có tính gắn kết và phối hợp đầy đủ.
Câu hỏi thường gặp (FAQs)
Sự khác biệt chính giữa một bộ tiếp xúc và một bộ tiếp xúc là gì?
Trong khi cả hai đều là công tắc hoạt động bằng điện từ, một bộ tiếp xúc điều khiển động cơ như DILM25-01 được thiết kế đặc biệt để xử lý tải dòng điện cao, thường từ 9A đến hơn 1000A, và được sử dụng để điều khiển các mạch điện như động cơ và máy sưởi ấm. Một relé mục đích chung được thiết kế cho dòng điện thấp hơn, thường lên đến 10-16A, và chủ yếu được sử dụng trong các mạch điều khiển và tín hiệu. Các bộ tiếp xúc như DILM25-01 có một cấu trúc mạnh mẽ với các vòng cung để tắt các vòng cung mạnh mẽ được tạo ra khi gián đoạn dòng điện động cơ, một tính năng không thường được tìm thấy trong các relê tiêu chuẩn.
DILM25-01 có thể được sử dụng cho cả điều khiển động cơ AC và DC không?
Eaton DILM25-01 chủ yếu được thiết kế như một bộ tiếp xúc 3 cực để chuyển đổi nguồn AC ba pha và được tối ưu hóa cho mục đích này. Trong khi cuộn dây của nó có thể được chỉ định cho điện áp điều khiển AC hoặc DC, các tiếp xúc điện chính của nó được đánh giá cho tải AC. Sử dụng bộ tiếp xúc AC tiêu chuẩn cho tải động cơ DC thường không được khuyến nghị. Động cơ DC tạo ra một thách thức khác nhau đối với sự gián đoạn cung do sự vắng mặt của một dòng điện tự nhiên không vượt qua, có thể dẫn đến sự xói mòn tiếp xúc nhanh chóng và thất bại. Đối với điều khiển động cơ DC, nên chọn một bộ tiếp xúc được đánh giá đặc biệt cho hoạt động DC.
Làm thế nào để chọn điện áp cuộn dây chính xác cho ứng dụng của tôi?
Điện áp cuộn dây là một thông số lựa chọn quan trọng và phải phù hợp với điện áp mạch điều khiển có sẵn trong hệ thống của bạn. DILM25-01 có sẵn với cuộn dây cho một loạt các điện áp tiêu chuẩn, bao gồm 24V AC / DC, 110V AC, 230V AC và 400V AC. Trước tiên bạn phải xác định điện áp của nguồn điện điều khiển của bạn, thường là một biến áp điện áp thấp hoặc nguồn cung cấp điện riêng biệt để an toàn. Chọn điện áp cuộn dây đúng đảm bảo thu hút và giữ bộ tiếp xúc đáng tin cậy mà không bị quá nóng hoặc không hoạt động.
Mục đích của các tiếp xúc phụ trợ trên bộ tiếp xúc này là gì?
Các tiếp xúc phụ trợ trên một bộ tiếp xúc điều khiển động cơ như DILM25-01 được liên kết cơ học với chuyển động tiếp xúc chính nhưng là các tiếp xúc định mức dòng điện thấp riêng biệt. Chức năng chính của chúng là cung cấp tín hiệu cho mạch điều khiển về trạng thái của bộ tiếp xúc. Ví dụ, một liên lạc phụ trợ thường mở (NO) có thể được sử dụng trong một mạch niêm phong để duy trì mạch cuộn dây sau khi nút bắt đầu được giải phóng, trong khi một liên lạc thường đóng (NC) có thể được sử dụng để khóa với bộ tiếp xúc khác hoặc cung cấp tín hiệu "dừng" cho một hệ thống giám sát.
Điều gì cần bảo trì cho một bộ tiếp xúc như DILM25-01?
Bộ tiếp xúc Eaton được thiết kế để bảo trì tối thiểu. Các nhiệm vụ chính bao gồm kiểm tra thị giác định kỳ cho các dấu hiệu của thiệt hại vật lý hoặc quá nóng (biến màu) và kiểm tra các kết nối đầu cuối lỏng lỏng. Nó cũng được khuyên nên định kỳ kiểm tra hoạt động của bộ tiếp xúc để đảm bảo nó nhặt và rơi ra rõ ràng. Bản thân các liên hệ không được thiết kế để người dùng làm sạch hoặc lưu trữ; nếu nghi ngờ xói mòn hoặc hàn tiếp xúc đáng kể, khối tiếp xúc nên được thay thế để đảm bảo an toàn và độ tin cậy. Giữ thiết bị sạch sẽ và không có bụi và độ ẩm quá mức cũng góp phần vào tuổi thọ của nó.
