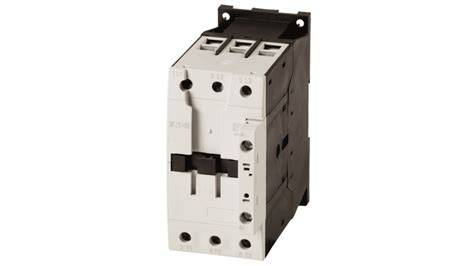

Eaton DILM50 (230V50Hz, 240V60Hz) là một bộ tiếp xúc công nghiệp hiệu suất cao được thiết kế để chuyển mạch và điều khiển đáng tin cậy của động cơ ba pha và tải điện công suất cao khác. Là một bộ tiếp xúc AC DC linh hoạt trong loạt DIL nổi tiếng của Eaton, nó được thiết kế để xử lý dòng điện hoạt động tối đa 50A và phù hợp với một phạm vi điện áp rộng, bao gồm 230V ở 50Hz và 240V ở 60Hz. Bộ tiếp xúc ba cực này là nền tảng trong bảng điều khiển công nghiệp, cung cấp một giải pháp bền và hiệu quả cho việc tự động hóa máy móc nặng. Thiết kế của nó nhấn mạnh tuổi thọ sử dụng dài, an toàn hoạt động và tích hợp liền mạch vào các hệ thống năng lượng toàn cầu đa dạng, làm cho nó trở thành một thành phần đáng tin cậy trong các ứng dụng từ sản xuất và chế biến đến cơ sở hạ tầng thương mại.
1. Tổng quan sản phẩm và tích hợp hệ thống
DILM50 thuộc về gia đình toàn diện của các bộ tiếp xúc DIL của Eaton, được biết đến với xây dựng mạnh mẽ và chứng nhận toàn cầu. Mô hình cụ thể này hoạt động như một công tắc hoạt động bằng điện, sử dụng một mạch điều khiển công suất thấp (được kích hoạt bởi cuộn dây AC 230V của nó) để tạo và phá vỡ an toàn các mạch động cơ công suất cao hơn. Đó là một thành phần cơ bản trong việc xây dựng các bộ phận khởi động động cơ, thường được kết hợp với các relê quá tải để bảo vệ động cơ hoàn toàn. Thiết kế của bộ tiếp xúc được tối ưu hóa để cài đặt dễ dàng, hỗ trợ cả lắp đặt bảng điều khiển và đính kèm đường sắt DIN, cung cấp sự linh hoạt cho các nhà thiết kế tủ điều khiển và nhà tích hợp hệ thống.
2. Thông số kỹ thuật và dữ liệu hiệu suất
DILM50 được xác định bởi một tập hợp các thông số kỹ thuật điện và cơ khí mạnh mẽ đảm bảo độ tin cậy của nó trong môi trường đòi hỏi.
Đánh giá điện: Nó có dòng điện hoạt động tối đa 50A và được đánh giá cho điện áp điều khiển 230V AC. Thiết bị tự hào có điện áp cách nhiệt cao 690V, tăng cường lợi nhuận an toàn và độ bền của nó.
Cấu hình liên lạc: Mô hình này được cấu hình như một bộ tiếp xúc chính ba cực với ba tiếp xúc điện mở bình thường (NO). Ngoài ra, nó đi kèm với các tiếp xúc phụ trợ tích hợp - hai thông thường mở (NO) và hai thông thường đóng (NC) - rất quan trọng cho kiểm soát xây dựng và logic khóa nhau trong một hệ thống tự động hóa lớn hơn.
Vật lý và môi trường: Bộ tiếp xúc được xây dựng để hoạt động đáng tin cậy trong phạm vi nhiệt độ từ -25 ° C đến + 40 ° C. Với trọng lượng đáng kể là 996,4 gram, nó phản ánh một cấu trúc vững chắc, mạnh mẽ được thiết kế cho độ bền công nghiệp.
3. Tính năng thiết kế cốt lõi và xây dựng
Xây dựng mạnh mẽ và chất lượng vật liệu
Sự xây dựng vật lý của bộ tiếp xúc công nghiệp DILM50 ưu tiên tuổi thọ dài và hiệu suất nhất quán. Việc sử dụng vật liệu chất lượng cao trong các tiếp xúc và nhà ở của nó đảm bảo khả năng chống mài mòn điện và tác động cơ học. Các kết nối đầu cuối vít cung cấp một giao diện an toàn và đáng tin cậy cho dây điện và điều khiển, giảm thiểu nguy cơ kết nối lỏng lỏng có thể dẫn đến lỗi.
Liên hệ phụ trợ tích hợp cho logic kiểm soát
Một tính năng chính nâng cao chức năng của nó là bao gồm nhiều liên lạc phụ trợ tích hợp (2 NO + 2 NC). Các tiếp xúc phụ trợ này hoạt động kết hợp với các tiếp xúc nguồn chính, cho phép DILM50 đồng thời quản lý tải công suất cao và tín hiệu trạng thái của nó (ví dụ: bật hoặc tắt) đến bộ điều khiển logic có thể lập trình (PLC) hoặc các thiết bị điều khiển khác. Điều này loại bỏ sự cần thiết cho các khối tiếp xúc phụ trợ bên ngoài, tiết kiệm không gian và đơn giản hóa dây cáp tủ.
Chứng nhận và tuân thủ toàn cầu
Dòng DILM50 được hỗ trợ bởi các chứng nhận quốc tế khác nhau, chứng minh rằng nó tuân thủ các tiêu chuẩn an toàn và chất lượng nghiêm ngặt. Những chứng nhận này đảm bảo rằng bộ tiếp xúc có thể được triển khai với sự tự tin trong một loạt các dự án công nghiệp trên các khu vực khác nhau, biết rằng nó đáp ứng các tiêu chuẩn được công nhận về hiệu suất và an toàn.
4. Lĩnh vực ứng dụng chính và giải pháp công nghiệp
Sự linh hoạt của Eaton DILM50 làm cho nó phù hợp với một loạt các ứng dụng công nghiệp.
Trung tâm điều khiển động cơ: Nó lý tưởng cho việc điều khiển động cơ ba pha trong máy bơm, máy nén, quạt và băng tải, cung cấp khả năng chuyển đổi để bắt đầu, dừng và bảo vệ các tài sản quan trọng này.
Hệ thống tự động hóa công nghiệp: Trong dây chuyền sản xuất và xử lý tự động, bộ tiếp xúc công nghiệp này được sử dụng để kiểm soát ổ đĩa máy móc, đơn vị điện thủy lực và bộ truyền động công suất cao khác, đảm bảo kiểm soát hoạt động chính xác.
Hệ thống thương mại và cơ sở hạ tầng: Bộ tiếp xúc tìm thấy ứng dụng trong các thiết lập thương mại, chẳng hạn như điều khiển thang máy, thang cuốn và hệ thống HVAC, nơi cần chuyển đổi đáng tin cậy của tải cảm ứng nặng.
5. Lợi thế hoạt động và lợi ích kinh tế
Độ tin cậy cao và tuổi thọ điện kéo dài
DILM50 được thiết kế cho một tuổi thọ hoạt động dài, có khả năng chịu được một số lượng lớn các chu kỳ chuyển đổi điện. Sự bền này chuyển thành nhu cầu bảo trì giảm và tổng chi phí sở hữu thấp hơn, vì bộ tiếp xúc không yêu cầu thay thế thường xuyên ngay cả trong các chu kỳ nhiệm vụ đòi hỏi.
Nâng cao an toàn hệ thống
An toàn là một lợi thế tối đa. Điện áp cách nhiệt cao (690V) cung cấp một biên an toàn bổ sung. Hơn nữa, các liên lạc phụ trợ tích hợp có thể được sử dụng trong các mạch khóa an toàn, giúp ngăn chặn khởi động máy không mong muốn và bảo vệ cả nhân viên và thiết bị.
Cài đặt và bảo trì đơn giản hóa
Thiết kế lắp đặt đường sắt DIN và các đầu cuối rõ ràng, dễ tiếp cận làm giảm đáng kể thời gian lắp đặt. Bản chất mô-đun của dòng DIL cũng có nghĩa là phụ kiện và bộ phận thay thế có sẵn dễ dàng, hợp lý hóa cả thiết lập ban đầu và hoạt động bảo trì trong tương lai.
Quan điểm mở rộng: Vai trò của bộ tiếp xúc trong hệ thống điều khiển công nghiệp
Hiểu bối cảnh rộng hơn về cách các thiết bị như DILM50 phù hợp với hệ sinh thái công nghiệp là chìa khóa để lựa chọn và ứng dụng đúng cách.
1. Vai trò của bộ tiếp xúc trong quản lý động cơ
Một bộ tiếp xúc là con ngựa làm việc của điều khiển động cơ. Không giống như một công tắc đơn giản, nó được thiết kế để xử lý dòng chảy xâm nhập cao khi động cơ bắt đầu. Trong một cấu hình điển hình, bộ tiếp xúc công nghiệp được kết hợp với một relé quá tải. Bộ tiếp xúc chịu trách nhiệm tạo ra và phá vỡ mạch, trong khi relé quá tải bảo vệ động cơ khỏi thiệt hại do dòng điện quá mức theo thời gian. DILM50, với xếp hạng 50A của nó, hoàn hảo phù hợp với vai trò này trong việc kiểm soát động cơ công suất trung bình.
2. Hoạt động bộ tiếp xúc AC vs.DC
Trong khi DILM50 (230V50Hz, 240V60Hz) là bộ tiếp xúc AC DC theo nghĩa là dòng DIL bao gồm các mô hình cho cả điện áp điều khiển cuộn dây AC và DC, biến thể cụ thể này sử dụng cuộn dây AC cho hoạt động của nó. Dòng DIL rộng hơn bao gồm các mô hình với cuộn dây DC, cung cấp tiêu thụ điện năng thậm chí thấp hơn và có thể được điều khiển trực tiếp bởi đầu ra PLC, một tính năng được nhấn mạnh trên dòng sản phẩm DIL. Sự linh hoạt này cho phép các kỹ sư chọn loại cuộn dây phù hợp nhất với nguồn cung cấp điện của hệ thống điều khiển của họ.
Câu hỏi thường gặp (FAQs)
Sự khác biệt chính giữa một bộ tiếp xúc và một bộ tiếp xúc là gì?
Một bộ tiếp xúc được thiết kế để chuyển đổi dòng điện và công suất cao hơn, thường được sử dụng để điều khiển động cơ và tải nặng như những gì được xử lý bởi 50A DILM50. Bộ tiếp xúc thường có các tính năng ức chế cung tích hợp để tắt dòng cung điện hình thành khi dòng điện cao bị gián đoạn.
DILM50 có thể được sử dụng cho cả tải điện AC và DC không?
DILM50 (230V50Hz, 240V60Hz) chủ yếu được thiết kế như một thiết bị ba cực để chuyển đổi tải điện AC ba pha. Thông số kỹ thuật của nó được xác định cho điện áp AC và dòng điện. Đối với chuyển đổi tải DC, nên chọn một bộ tiếp xúc DC được đánh giá đặc biệt từ phạm vi DIL để đảm bảo hiệu suất thích hợp và khả năng gián đoạn cung.
Mục đích của các tiếp xúc phụ trợ trên bộ tiếp xúc này là gì?
Các tiếp xúc phụ trợ tích hợp (2 NO + 2 NC) là các tiếp xúc dòng điện thấp hoạt động đồng thời với các tiếp xúc điện chính. Chúng được sử dụng để tạo ra các mạch kiểm soát và giám sát. Ví dụ, một liên lạc có thể được sử dụng để chiếu sáng một đèn chỉ báo "on", trong khi một liên lạc khác có thể cung cấp tín hiệu trạng thái cho PLC hoặc được sử dụng trong một mạch an toàn khóa để ngăn chặn máy khởi động trừ khi bảo vệ được đóng.
Làm thế nào để chọn bộ tiếp xúc phù hợp cho một động cơ cụ thể?
Việc lựa chọn chủ yếu dựa trên dòng điện tải đầy đủ của động cơ (FLA) và điện áp cung cấp. Dòng điện hoạt động định mức của bộ tiếp xúc (50A cho DILM50) phải bằng hoặc lớn hơn FLA của động cơ. Công suất định mức của động cơ (bằng kW hoặc HP) tại điện áp cung cấp cũng nên được kiểm tra so với khả năng của bộ tiếp xúc. Luôn tham khảo các mã điện địa phương và tài liệu của nhà sản xuất.
DILM50 có chứng nhận gì về an toàn và chất lượng?
Các bộ tiếp xúc dòng DILM, bao gồm DILM50, mang theo các chứng nhận quốc tế khác nhau như UL, CSA và những người khác, xác nhận chúng đã được kiểm tra và đáp ứng các tiêu chuẩn toàn cầu nghiêm ngặt về an toàn và hiệu suất.
