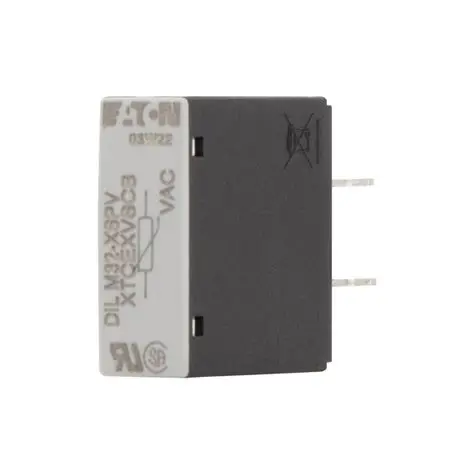

Eaton DILM32-XSPV240 240V AC Bộ tiếp xúc công nghiệp Bảo vệ surge

Eaton DILM32-XSPV240 đại diện cho sự kết hợp quan trọng của chuyển mạch điện mạnh mẽ và thiết bị điện tử bảo vệ tiên tiến, tạo thành một giải pháp hoàn chỉnh để kiểm soát động cơ AC trong môi trường công nghiệp đòi hỏi. Thiết bị này là một bộ tiếp xúc Eaton DIL32 được trang bị sẵn một bộ ức chế điện surge tích hợp, được thiết kế đặc biệt để giảm bớt các cơn điện áp và điện thoát thường xuyên đe dọa tuổi thọ và độ tin cậy của các thành phần điều khiển. Được thiết kế cho các hệ thống ba pha với điện áp cuộn dây 240V AC, sự kết hợp này giải quyết một thách thức cơ bản trong tự động hóa công nghiệp: cung cấp chuyển mạch đáng tin cậy trong khi chủ động bảo vệ cuộn dây của bộ tiếp xúc và mạch điều khiển rộng hơn khỏi sự gia tăng điện áp gây hại. Thiết kế tích hợp của nó loại bỏ nhu cầu lựa chọn thành phần riêng biệt và dây, cung cấp một cách tiếp cận hợp lý để tăng cường thời gian hoạt động của hệ thống và giảm chi phí bảo trì trong các ứng dụng từ điều khiển máy nén và bơm đến máy móc công nghiệp và khởi động động cơ nặng.

1. Tổng quan sản phẩm và nguyên tắc hoạt động cốt lõi

Trọng tâm của nó, DILM32-XSPV240 là một bộ tiếp xúc chất lượng cao, nhiệm vụ trung bình từ loạt DILM nổi tiếng của Eaton, được biết đến với độ tin cậy và tuổi thọ điện dài. Bộ tiếp xúc hoạt động như một công tắc hoạt động bằng điện, nơi một tín hiệu điều khiển công suất thấp cung cấp năng lượng cho một cuộn dây điện từ, đóng các tiếp xúc điện cơ học để cho phép dòng chảy đến tải, chẳng hạn như động cơ điện. Giá trị sáng tạo của mô hình cụ thể này nằm trong mô-đun đàn áp tích hợp vật lý và điện trực tiếp vào bộ tiếp xúc. Máy ức chế này là một mạch kẹp điện áp, thường sử dụng một Varistor kim loại-oxyt (MOV) hoặc sự kết hợp của các công nghệ, hoạt động như một van giảm áp suất tốc độ cao cho tiếng ồn điện. Khi một điện áp tạm thời trên các dây chuyền cung cấp cuộn dây vượt quá ngưỡng an toàn, máy ức chế ngay lập tức tạo ra một con đường trở kháng thấp, tránh năng lượng nguy hiểm khỏi cuộn dây tinh tế và ngăn chặn sự gia tăng điện áp cao phá vỡ cách nhiệt của cuộn dây. Bảo vệ tích hợp này rất quan trọng không chỉ cho bản thân bộ tiếp xúc mà còn cho bất kỳ thiết bị điều khiển nhạy cảm nào trong mạch, chẳng hạn như đầu ra bộ điều khiển logic có thể lập trình (PLC).

Nguyên tắc hoạt động đảm bảo rằng cuộn dây điện từ, có tính cảm ứng cao, được bảo vệ khỏi các cơn điện áp vốn tạo ra khi giảm năng lượng. Theo định luật của Lenz, sự sụp đổ đột ngột của từ trường khi tín hiệu điều khiển được loại bỏ gây ra một lực điện động ngược (EMF ngược) có thể đạt vài nghìn volt. Không có một máy ức chế sóng, tạm thời này nhiều lần làm căng thẳng cách nhiệt cuộn dây và các yếu tố chuyển mạch được kết nối, dẫn đến thất bại sớm. Giải pháp tích hợp của DILM32-XSPV240 tự động xử lý hiện tượng này, đảm bảo sự suy thoái mượt mà của từ trường và kẹp điện áp đến mức an toàn, do đó bảo vệ toàn bộ mạch điều khiển.

2. Thông số kỹ thuật và đặc điểm chính

DILM32-XSPV240 được xác định bởi một tập hợp các thông số kỹ thuật điện và cơ khí chính xác xác định sự phù hợp của nó cho các ứng dụng khác nhau. Thiết bị được đánh giá cho một điện áp hoạt động 240 Volt AC ở 50/60 Hz cho cuộn dây của nó, làm cho nó tương thích với điện áp điều khiển công nghiệp phổ biến. Các tiếp xúc công suất chính thường được đánh giá cho một dòng điện đáng kể, thường lên đến 32 Ampere ở 690V AC cho loại sử dụng AC-3 (chuyển đổi động cơ lồng sóc), xác nhận khả năng điều khiển động cơ ba pha công suất trung bình. Bộ ức chế sóng tích hợp được thiết kế để xử lý năng lượng sóng phù hợp với môi trường công nghiệp, với thời gian phản ứng kẹp mạnh mẽ trong phạm vi nanosecond để nhanh chóng trung lập các chuyển động tăng nhanh.

Về mặt vật lý, bộ tiếp xúc tuân theo một dấu chân tiêu chuẩn để lắp đặt dễ dàng trên đường ray hoặc bảng điều khiển DIN, và thiết kế của nó thường bao gồm các tiếp xúc phụ trợ có thể được thêm như các mô-đun cho mục đích điều khiển và tín hiệu. Các vật liệu được sử dụng trong xây dựng, chẳng hạn như vật liệu tiếp xúc để chống cung dài và nhà ở nhiệt nhựa mạnh mẽ, được chọn cho độ bền và tuân thủ các tiêu chuẩn an toàn quốc tế. Thiết bị hoạt động hiệu quả trong phạm vi nhiệt độ môi trường rộng, thường từ -25 ° C đến + 60 ° C, và được thiết kế để chịu được sự rung động và sốc phổ biến trong các thiết lập công nghiệp. Các chứng nhận của nó, chẳng hạn như UL, CE và CCC, cung cấp sự đảm bảo về sự tuân thủ và an toàn toàn toàn cầu của nó.

3. Tính năng thiết kế và chi tiết xây dựng

Kiến trúc bảo vệ tích hợp và kết nối

Tính năng thiết kế quan trọng nhất của DILM32-XSPV240 là máy ức chế sóng tích hợp của nó. Đây không phải là phụ kiện bên ngoài đòi hỏi dây và lắp đặt riêng biệt; nó là một mô-đun được cài đặt tại nhà máy trở thành một phần liền mạch của lắp ráp bộ tiếp xúc. Tích hợp này cung cấp nhiều lợi thế: nó làm giảm số lượng các thành phần riêng lẻ trong bảng điều khiển, giảm thiểu các điểm dây (là các vị trí thất bại tiềm năng) và đảm bảo kết nối chính xác và đáng tin cậy của máy ức chế, vì nó được dây trước bởi nhà sản xuất. Bộ ức chế được điều chỉnh đặc biệt để bảo vệ cuộn dây của bộ tiếp xúc, và sự hiện diện của nó thường được chỉ định bởi một mô-đun có thể nhìn thấy trên cùng hoặc bên của cơ thể bộ tiếp xúc.

Xây dựng mạnh mẽ cho tuổi thọ công nghiệp

Eaton thiết kế các bộ tiếp xúc dòng DILM cho hàng triệu chu kỳ hoạt động. Các tiếp xúc điện được làm bằng hợp kim dựa trên bạc, như bạc cadmium oxide (AgCdO) hoặc bạc thiếc oxide (AgSnO2), cung cấp khả năng chống ăn mòn cung tuyệt vời và chống hàn. Hệ thống nam châm được tối ưu hóa cho tiêu thụ năng lượng thấp và hoạt động yên tĩnh. Toàn bộ lắp ráp được đặt trong một vật liệu nhiệt dựa tự tắt chất lượng cao chống lại hóa chất, ánh sáng UV và tác động cơ học. Cấu trúc mạnh mẽ này đảm bảo rằng bộ tiếp xúc, và bằng cách mở rộng bộ ức chế sóng tích hợp của nó, cung cấp hiệu suất đáng tin cậy trong một tuổi thọ kéo dài, ngay cả trong môi trường khắc nghiệt có chứa bụi, độ ẩm và khí ăn mòn.

Modularity và Serviceability

Trong khi máy ức chế sóng được tích hợp, thiết kế tổng thể của phạm vi bộ tiếp xúc DILM thường duy trì một mức độ mô-đun. Các khối tiếp xúc phụ trợ, khóa cơ khí và bộ đếm giờ khí nén thường có thể được thêm vào các bên của đơn vị cơ bản, cho phép tùy chỉnh chức năng điều khiển mà không thay đổi chuyển đổi điện cốt lõi hoặc khả năng bảo vệ. Triết lý thiết kế này làm cho DILM32-XSPV240 trở thành một khối xây dựng linh hoạt có thể thích nghi với các yêu cầu logic điều khiển phức tạp trong khi duy trì tính toàn vẹn bảo vệ cơ bản của nó.

4. Lĩnh vực ứng dụng chính và giải pháp công nghiệp

DILM32-XSPV240 tìm thấy ứng dụng chính của nó trong bất kỳ môi trường công nghiệp nào nơi động cơ AC ba pha được kiểm soát và độ tin cậy hoạt động là tối ưu. Nó là một thành phần nền tảng trong các trung tâm điều khiển động cơ (MCC) để điều khiển máy bơm, quạt và máy nén trong nhà máy xử lý nước, hệ thống HVAC và cơ sở sản xuất công nghiệp. Trong các ứng dụng này, bộ ức chế sóng tích hợp là rất quan trọng để bảo vệ chống lại các chất tạm thời được tạo ra tại chỗ bởi tải động cơ lớn hoặc được giới thiệu từ lưới điện.

Thiết bị này cũng rất quan trọng trong tự động hóa và máy móc, nơi nó hoạt động như bộ tiếp xúc điện chính cho máy công cụ, hệ thống băng tải, máy đóng gói và tế bào robot. Trong các môi trường này, các điều khiển điện tử nhạy cảm như PLC và ổ đĩa là khắp nơi. Máy đàn áp đảm bảo rằng các cơn điện áp tạo ra bởi cuộn dây bộ tiếp xúc không phản hồi vào dây điều khiển và làm hỏng các thành phần đắt tiền này, do đó ngăn chặn thời gian ngừng hoạt động và sửa chữa tốn kém. Hơn nữa, nó là một lựa chọn tuyệt vời cho các ứng dụng liên quan đến điều khiển từ xa, nơi các dây điều khiển dài dễ bị nhiễm sóng gây ra bởi sét hoặc tiếng ồn từ cáp điện liền kề, làm cho bảo vệ tích hợp trở thành chính sách bảo hiểm hiệu quả về chi phí.

5. Lợi thế hoạt động và lợi ích kinh tế

Nâng cao độ tin cậy hệ thống và giảm thời gian ngừng hoạt động

Lợi thế hoạt động trực tiếp nhất là sự gia tăng đáng kể về độ tin cậy hệ thống. Bằng cách chủ động ức chế các chuyển động điện áp, DILM32-XSPV240 không chỉ bảo vệ bản thân mà còn bảo vệ toàn bộ mạch điều khiển. Điều này dẫn đến giảm đáng kể các lỗi không thể giải thích được, cuộn dây tiếp xúc bị cháy và các mô-đun đầu ra PLC bị hư hại. Kết quả là hiệu quả thiết bị tổng thể cao hơn (OEE) thông qua giảm dừng sản xuất không có kế hoạch, đó là một số liệu kinh tế quan trọng cho bất kỳ hoạt động sản xuất hoặc quy trình nào.

Tổng chi phí sở hữu thấp hơn và kỹ thuật đơn giản hóa

Thiết kế tích hợp của máy ức chế surge góp phần vào tổng chi phí sở hữu thấp hơn theo nhiều cách. Nó đơn giản hóa giai đoạn kỹ thuật và thiết kế bằng cách loại bỏ nhu cầu xác định, nguồn và dây một mô-đun ức chế riêng biệt. Điều này tiết kiệm chi phí thành phần, chi phí tồn kho và thời gian lắp ráp bảng điều khiển. Từ quan điểm bảo trì, có một đơn vị lắp ráp sẵn duy nhất làm giảm sự phức tạp của khắc phục vấn đề và tồn kho phụ tùng, vì các kỹ thuật viên chỉ cần cổ phiếu một SKU thay vì hai. Tuổi thọ kéo dài của bộ tiếp xúc được bảo vệ làm giảm thêm chi phí thay thế dài hạn, làm cho nó trở thành một khoản đầu tư hợp lý về mặt tài chính trong vòng đời của hệ thống điều khiển.

Câu hỏi thường gặp (FAQs)

Các loại điện áp tạm thời mà máy ức chế sóng tích hợp bảo vệ chống lại?

Máy ức chế điện surge tích hợp trong DILM32-XSPV240 chủ yếu được thiết kế để bảo vệ chống lại hai loại điện thoát chính. Đầu tiên và phổ biến nhất là mốc chuyển mạch cảm ứng được tạo ra bởi cuộn dây của bộ tiếp xúc khi nó bị giảm năng lượng. Thứ hai bao gồm các chất chuyển tiếp được tạo ra bên ngoài từ các nguồn như chuyển đổi lưới tiện ích, đánh sét trên các đường dây điện xa, hoặc hoạt động của các tải cảm ứng lớn khác (ví dụ: động cơ lớn hoặc solenoid) trong cùng một cơ sở. Bộ ức chế kẹp các đỉnh điện áp cao thời gian ngắn này đến mức an toàn, ngăn chặn sự hỏng cách nhiệt trong cuộn dây và các thiết bị điều khiển được kết nối.

Bộ tiếp xúc này với bộ ức chế tích hợp có thể được sử dụng với ổ đĩa tần số biến (VFD) không?

Một bộ tiếp xúc như DILM32-XSPV240 thường được sử dụng ở phía đầu vào của một VFD để cung cấp một phương tiện để ngắt kết nối ổ đĩa từ nguồn cung cấp mạng lưới, một chức năng thường được yêu cầu bởi các mã điện. Trong vai trò này, máy ức chế surge của nó bảo vệ cuộn dây tiếp xúc và mạch điều khiển điều khiển nó. Tuy nhiên, nó không phải là một sự thay thế cho một bộ tiếp xúc đầu ra chuyên dụng trên mặt tải của một VFD, và nó không bảo vệ chống lại tất cả các loại tiếng ồn điện mà một VFD có thể tạo ra hoặc dễ bị ảnh hưởng. Để bảo vệ bản thân VFD khỏi các cơn surge dây chuyền điện lớn, một thiết bị bảo vệ surge chuyên dụng tại đầu vào của ổ đĩa thường được khuyến nghị.

Sự khác biệt chính giữa một mạch RC và một Varistor (MOV) được sử dụng để ức chế là gì?

Cả hai đều là công nghệ ức chế phổ biến, nhưng chúng hoạt động khác nhau. Một RC (Điện trở-Tụ điện) snubber ức chế tạm thời bằng cách hấp thụ năng lượng và làm chậm thời gian tăng điện áp, điều này rất hiệu quả đối với các cực nhanh, tần số cao được tạo ra bởi tải cảm ứng. Một Varistor (MOV), hoặc Varistor kim loại-oxyt, là một thiết bị kẹp điện áp; nó có kháng cự rất cao dưới điện áp bình thường nhưng ngay lập tức trở thành kháng cự thấp khi điện áp ngưỡng được vượt qua, do đó tránh dòng điện tăng. Bộ ức chế tích hợp trong các thiết bị như DILM32-XSPV240 có thể sử dụng một hoặc kết hợp các công nghệ này để cung cấp bảo vệ toàn diện.

Làm thế nào để thiết kế tích hợp lợi ích lắp đặt và bảo trì thủ tục?

Thiết kế tích hợp cung cấp lợi ích đáng kể cho cả lắp đặt và bảo trì. Đối với lắp đặt, nó đơn giản hóa quá trình bằng cách giảm số lượng các thành phần để lắp đặt và dây. Bộ lắp đặt chỉ cần kết nối dây điện và điều khiển với bộ tiếp xúc, không cần dây bổ sung cho bộ ức chế. Điều này tiết kiệm thời gian và giảm tiềm năng lỗi dây. Đối với bảo trì, nó hợp lý hóa khắc phục vấn đề và quản lý phụ tùng. Một tình trạng lỗi được theo dõi đến một đơn vị duy nhất, và sự thay thế là một thiết bị lắp ráp sẵn duy nhất, giảm thiểu thời gian ngừng máy trong các hoạt động sửa chữa quan trọng.

Có bất kỳ cân nhắc dây hoặc lắp đặt cụ thể nào cho mô hình này không?

Trong khi tích hợp đơn giản hóa dây, các thực tiễn tốt nhất tiêu chuẩn cho lắp đặt bộ tiếp xúc vẫn phải được tuân thủ. Điều này bao gồm sử dụng các dây dẫn có kích thước chính xác, đảm bảo các kết nối đầu cuối chặt chẽ với mô-men xoắn được chỉ định và thực hiện sự tách biệt thích hợp giữa dây điện và dây điều khiển để giảm thiểu sự can thiệp điện từ. Nó cũng rất quan trọng để đảm bảo rằng điện áp cung cấp cuộn dây (240V AC trong trường hợp này) phù hợp với điện áp điều khiển có sẵn chính xác. Thiết bị nên được lắp đặt trong một vỏ phù hợp cung cấp một mức độ bảo vệ xác định (xếp hạng IP) chống lại bụi và độ ẩm dựa trên môi trường hoạt động.
