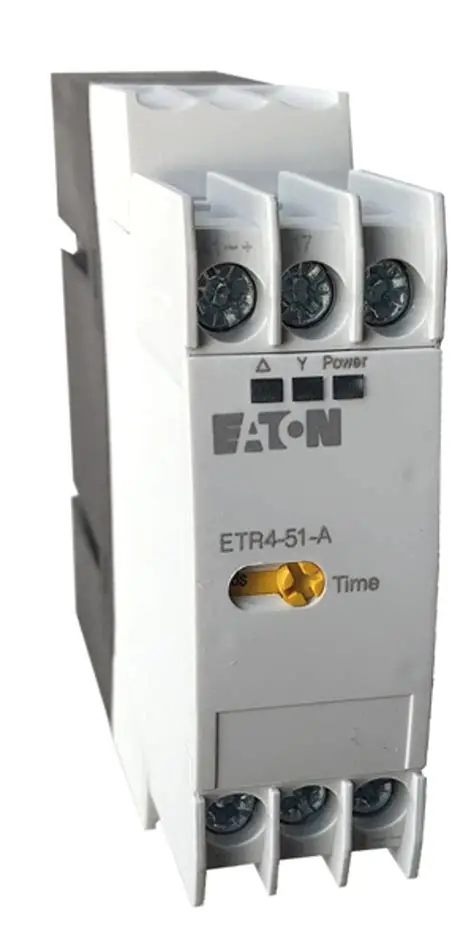

Eaton ETR4-51-A là một relê thời gian mạnh mẽ và chuyên dụng được thiết kế chủ yếu cho các ứng dụng khởi động sao delta trong hệ thống điều khiển động cơ công nghiệp. Là một relê thời gian đường sắt DIN, nó cung cấp lắp đặt dễ dàng trong bảng điều khiển tiêu chuẩn và cung cấp kiểm soát thời gian chính xác với phạm vi điều chỉnh từ 3 đến 60 giây. Rô-lé thời gian Eaton này đảm bảo hoạt động đáng tin cậy dưới các điện áp khác nhau (24-240V AC / DC) và được xây dựng để chịu đựng nhu cầu nghiêm ngặt của môi trường công nghiệp, làm cho nó trở thành một lựa chọn lý tưởng cho việc tự động hóa và bảo vệ máy móc được điều khiển bằng động cơ.
Tổng quan sản phẩm và chức năng cốt lõi
Eaton ETR4-51-A thuộc về loạt ETR4 của các relê thời gian từ Eaton, một phạm vi được biết đến với độ bền và thiết kế cụ thể ứng dụng của nó. Mô hình cụ thể này hoạt động như một relê thời gian sao-delta, một thành phần quan trọng trong việc giảm dòng chảy xâm nhập trong khi khởi động động cơ. Bằng cách chuyển động cơ điện từ cấu hình sao (wye) sang cấu hình delta sau một thời gian đặt trước, nó giảm thiểu căng thẳng cơ học và điện, do đó kéo dài tuổi thọ hoạt động của động cơ. Thiết bị có một phạm vi thời gian duy nhất và một đầu ra relê chuyển đổi, được cấu hình như một công tắc DPDT (Double-Pole Double-Throw), cung cấp sự linh hoạt mạch cần thiết cho chuyển đổi sao delta.
Thiết kế của nó tập trung vào sự đơn giản và hiệu suất. Eaton timer relay được thiết kế cho độ chính xác lặp lại cao và hiệu suất đáng tin cậy, tận dụng thiết kế đảm bảo khoảng thời gian nhất quán. Đơn vị được đặt trong một mô-đun nhỏ gọn rộng chỉ 22,5mm, cho phép lắp đặt mật độ cao trên đường ray DIN trong tủ điều khiển, là một lợi thế tiết kiệm không gian đáng kể trong các thiết lập công nghiệp phức tạp.
Thông số kỹ thuật và dữ liệu hiệu suất
ETR4-51-A hoạt động trên một phạm vi điện áp cung cấp rộng từ 24 đến 240 volt, cả AC và DC, làm cho nó rất linh hoạt cho các ứng dụng mạch điều khiển khác nhau trên các khu vực và tiêu chuẩn khác nhau. Rô le đầu ra của nó được đánh giá là 3 Ampere ở tối đa 250 volt AC, có khả năng chuyển đổi trực tiếp cuộn dây tiếp xúc trong mạch điều khiển động cơ.
Rô-lé thời gian đường sắt DIN này cung cấp một phạm vi thời gian từ 3 giây đến 60 giây. Phạm vi này là lý tưởng cho thời gian điển hình cần thiết cho động cơ đạt tốc độ hoạt động trước khi chuyển từ kết nối sao sang delta. Thiết bị sử dụng khối đầu cuối vít cho các kết nối điện, đảm bảo một liên lạc an toàn và đáng tin cậy, và nó có xếp hạng bảo vệ IP20, bảo vệ nó chống lại sự xâm nhập của các vật thể rắn lớn hơn 12,5 milimet.
Về mặt vật lý, mô-đun đo chiều rộng 22,5mm, chiều cao 82,5mm và chiều sâu 103mm, phù hợp với kích thước tiêu chuẩn cho các thiết bị gắn trên đường sắt DIN. Nó được thiết kế để hoạt động hiệu quả trong phạm vi nhiệt độ môi trường xung quanh từ -20 ° C đến + 60 ° C, đảm bảo sự ổn định trong môi trường công nghiệp điển hình.
Đặc điểm thiết kế và chất lượng xây dựng
Xây dựng mạnh mẽ và các thành phần đáng tin cậy
Eaton ETR4-51-A được xây dựng bằng vật liệu chất lượng cao để đảm bảo độ tin cậy lâu dài. Xây dựng của nó bao gồm một ngôi nhà mạnh mẽ bảo vệ các thiết bị điện tử bên trong khỏi bụi và tác động vật lý nhỏ, như được chỉ ra bởi xếp hạng IP20 của nó. Việc sử dụng loại kết nối đầu cuối vít đảm bảo kết nối điện vững chắc và chống rung, điều này rất quan trọng trong các thiết lập công nghiệp nơi máy móc có thể gây ra rung đáng kể.
Hoạt động và chỉ định thân thiện với người dùng
Rô-lé thời gian này được thiết kế để thiết lập và giám sát trực tiếp. Thời gian thời gian được thiết lập bằng cách sử dụng một số hoặc điện số ở phía trước của đơn vị, cho phép điều chỉnh dễ dàng mà không cần lập trình phức tạp. Một chỉ báo LED cung cấp một xác nhận trực quan rõ ràng về trạng thái hoạt động của relé, tín hiệu khi thiết bị được cung cấp điện và khi chu kỳ thời gian hoạt động, giúp khắc phục sự cố nhanh chóng và chẩn đoán hệ thống.
Các lĩnh vực ứng dụng chính và giải pháp công nghiệp
Ứng dụng chính và quan trọng nhất cho Eaton ETR4-51-A là điều khiển động cơ bất đồng bộ ba pha bằng cách sử dụng phương pháp khởi động delta sao. Phương pháp khởi động này phổ biến khắp nơi trong các lĩnh vực công nghiệp cho động cơ trên một công suất nhất định, vì nó làm giảm đáng kể dòng điện khởi động khoảng một phần ba so với khởi động trực tiếp. Giảm này giúp ngăn chặn giảm điện áp trong mạng cung cấp và giảm căng thẳng nhiệt trên cuộn dây động cơ.
Ngoài điều khiển động cơ tiêu chuẩn, relé này được sử dụng trong các chuỗi tự động hóa công nghiệp khác nhau. Nó được sử dụng trong máy móc như hệ thống băng tải, máy bơm lớn, quạt công nghiệp và máy nén - bất cứ nơi nào khởi động động cơ được kiểm soát và kiểm soát đều cần thiết cho cả hiệu quả hoạt động và an toàn thiết bị. Độ tin cậy của nó cũng làm cho nó phù hợp với các ứng dụng trong hệ thống quản lý tòa nhà, kiểm soát thiết bị HVAC và các quy trình tự động trong nhà máy xử lý nước.
Lợi thế hoạt động và lợi ích kinh tế
Bảo vệ hệ thống và tuổi thọ tăng cường
Bằng cách tạo điều kiện cho sự chuyển đổi trơn tru của sao-delta, rơ le giờ Eaton này đóng một vai trò trực tiếp trong việc bảo vệ tài sản động cơ đắt tiền khỏi các tác động gây hại của dòng chảy cao. Bảo vệ này chuyển thành giảm thời gian ngừng hoạt động để bảo trì và khoảng thời gian dài hơn giữa sửa chữa hoặc thay thế động cơ, cung cấp tiết kiệm chi phí đáng kể trong vòng đời của thiết bị.
Hiệu quả lắp đặt và hiệu quả chi phí
Thiết kế đường sắt DIN nhỏ gọn của ETR4-51-A cho phép sử dụng không gian hiệu quả bên trong bảng điều khiển. Độ nhỏ gọn này có nghĩa là các nhà xây dựng bảng điều khiển có thể thiết kế các vỏ nhỏ hơn, hiệu quả hơn về chi phí. Sự đơn giản của thiết lập thời gian tương tự của nó loại bỏ sự cần thiết cho các công cụ lập trình chuyên ngành hoặc đào tạo, giảm thời gian đưa vào hoạt động và chi phí lao động liên quan. Việc chấp nhận điện áp rộng của nó cũng đơn giản hóa quản lý hàng tồn kho, vì cùng một mô hình relê có thể được sử dụng trong nhiều ứng dụng với điện áp điều khiển khác nhau.
Câu hỏi thường gặp (FAQs)
Chức năng cụ thể của Eaton ETR4-51-A timer relay là gì?
ETR4-51-A được thiết kế đặc biệt để khởi động động cơ delta sao. Nó kiểm soát việc chuyển đổi động cơ ba pha từ cấu hình sao (để bắt đầu điện áp giảm) sang cấu hình delta (để chạy điện áp đầy đủ) sau khi có thời gian chậm trễ được đặt trước từ 3 đến 60 giây. Quá trình này hạn chế dòng chảy cao khi khởi động, bảo vệ động cơ và mạng cung cấp.
Xếp hạng điện chính cho các tiếp xúc đầu ra của relé này là gì?
Đầu ra của rơ le thời gian Eaton này bao gồm một rơ le chuyển đổi với cấu hình DPDT. Các tiếp xúc của nó được đánh giá tối đa 3 Ampere ở 250 volt AC. Xếp hạng này là đủ để kiểm soát cuộn dây của các bộ tiếp xúc được sử dụng trong các mạch khởi động động cơ điển hình.
ETR4-51-A có phù hợp với cả điện áp điều khiển AC và DC không?
Vâng, một tính năng quan trọng của relê giờ đường sắt DIN này là nguồn cung cấp điện phạm vi rộng của nó. Nó có thể hoạt động trên cả điện áp AC và DC từ 24V đến 240V. Sự linh hoạt này cho phép nó được tích hợp vào một loạt các hệ thống điều khiển mà không cần một mô-đun cung cấp điện riêng biệt.
Thời gian thời gian được thiết lập trên relê thời gian tương tự này như thế nào?
ETR4-51-A là một bộ đếm giờ tương tự. Thời gian thời gian mong muốn trong phạm vi 3 đến 60 giây của nó được thiết lập bằng tay, thường bằng cách điều chỉnh một điện số quay hoặc một số số nằm trên mặt thiết bị. Điều này cung cấp một thiết lập đơn giản và trực quan mà không cần giao diện kỹ thuật số.
Thiết bị này có chứng nhận gì về an toàn và chất lượng?
Mặc dù danh sách chứng nhận cụ thể không được chi tiết trong kết quả tìm kiếm, các thiết bị như dòng ETR4 của Eaton thường được thiết kế và kiểm tra để đáp ứng các tiêu chuẩn quốc tế chính về an toàn (ví dụ: UL, CE) và chất lượng, đảm bảo hiệu suất đáng tin cậy trên thị trường toàn cầu.
